4-suunalised kassettventilaatorite ahelad seeria MCFK-A2/4

Sobib ideaalselt ruumidesse, kus esteetika ja vaikus on esmatähtsad. Tasane ja ühtlane õhujaotus loob loomuliku mikrokliima. Tehnoloogia, mis töötab teie heaks, vaikselt ja täiuslikult.

Jahutusvõimsus: 2 ... 17.6 kW

Küttevõimsus: 2.8 ... 25.5 kW

Soovid osta või on küsimusi?

4-suunalised kassettventilaatorite ahelad seeria MCFK-A2/4

Mycond

Kassettventilaatoriga üksused

Tänu laiale jahutuse ja kütmise võimsuste valikule saab neid ventilaatorikoolide kasutada igas suuruses ruumides ning dekoratiivpaneeli stiilne ja elegantne disain sobib igasse interjööri.

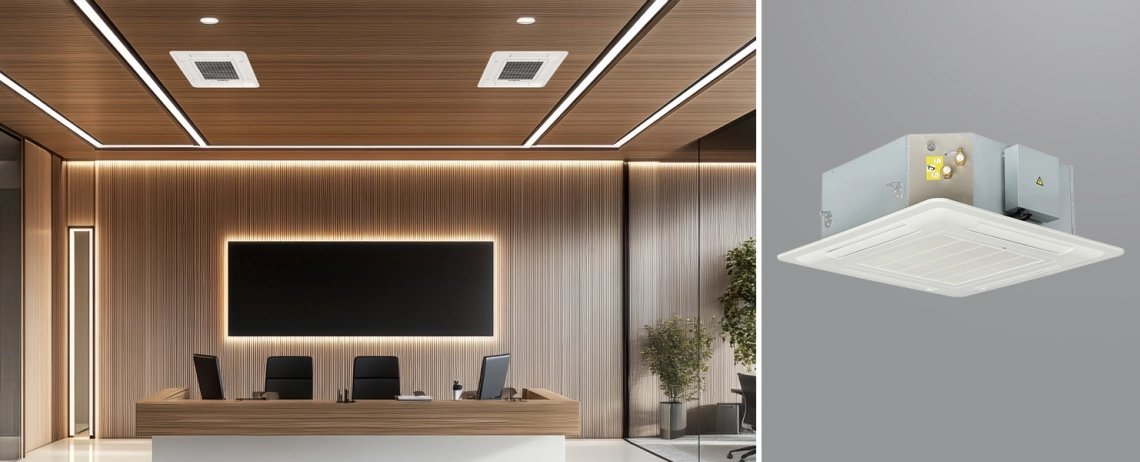

MyCond MCFK-A2/4 kaubanduslike ruumide jaoks

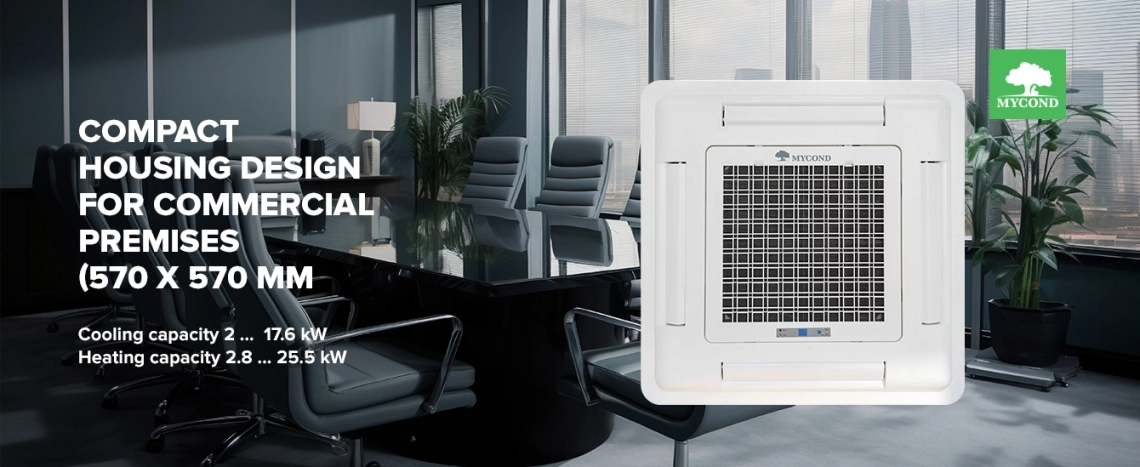

MyCond MCFK-A2/4 kaasaegne disain ja efektiivsus

MyCond MCFK-A2/4 kompaktne disain kontori jaoks

Omadused ja eelised:

Korpus on valmistatud tsingitud terasest ja varustatud vormitud polüstüreenist õhukanalitega, mis tagavad tõhusa õhuvoolu ning on piisavalt paksud usaldusväärseks soojuse ja müra isolatsiooniks.
Paneelil on kaasaegne disain, see on valmistatud vastupidavast ABS-plastikust ning varustatud eemaldatava, pestava õhufiltriga ja automaatse õhuvoolu osillatsioonifunktsiooniga.
Ratas on valmistatud ühes tsüklis vormimise protsessis, ilma keevitatud liigenditeta ventilaatori labade ja lõpp/konaalplaadi vahel, tagades täiusliku tasakaalu. Antivibratsioonipadja olemasolu navel vähendab rataste ja mootori müra ja vibratsiooni. Iga ratas on täpselt tasakaalustatud tolerantsiga alla 0,5 mm/s.

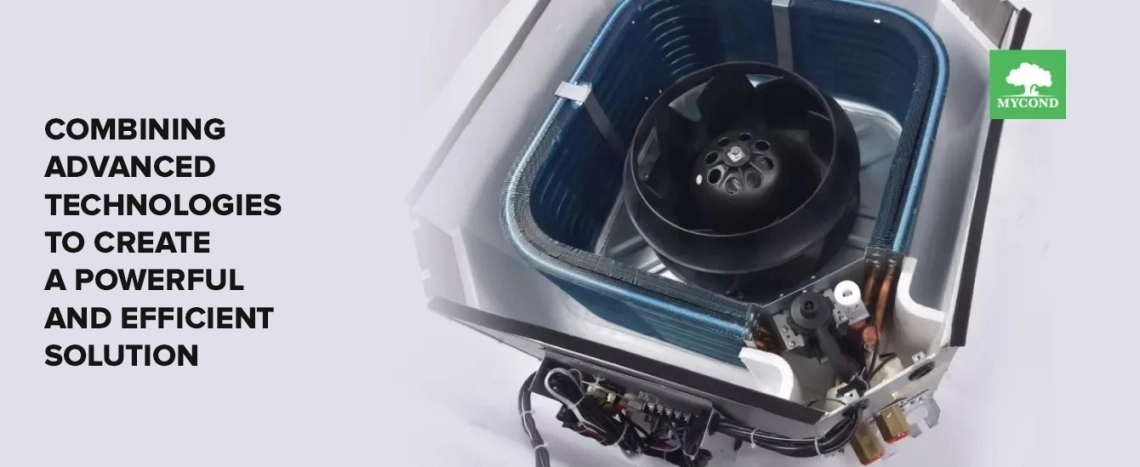

Soojusvaheti on valmistatud vasktorudest ja alumiiniumplaatidest, millel on kaitsev sinine kate, mis tagab kõrge soojusülekande efektiivsuse. Iga soojusvaheti on lekke suhtes testitud 16 baaris (1,6 MPa).
Pallet on valmistatud kõrge tihedusega vahtpolüstüreenist, kasutades termovormimise tehnoloogiat, sellel on kaitsev PVC kate ning see on varustatud drenaažipumbaga ja ohutuse ujukventiiliga.

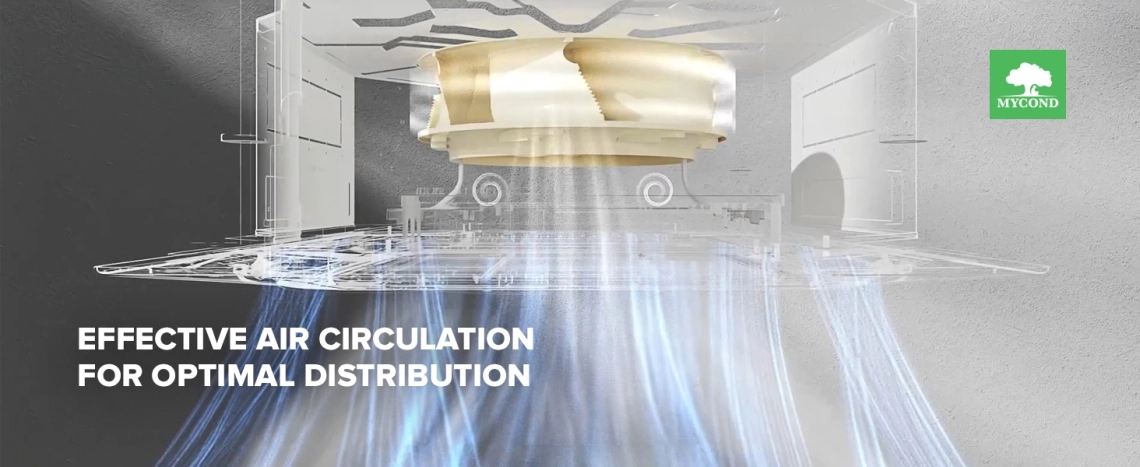

MyCond MCFK-A2/4 tõhus õhuringluse skeem

Infrapuna kaugjuhtimispult*

Põhiventilaatori juhtimine
Seinale paigaldatav juhtpaneel Wi-Fi (MCKF-WK-B)**
Täpsem ventilaatori juhtimine

^*kaasas^{tarnekomplektis}
^**ostetud^eraldi

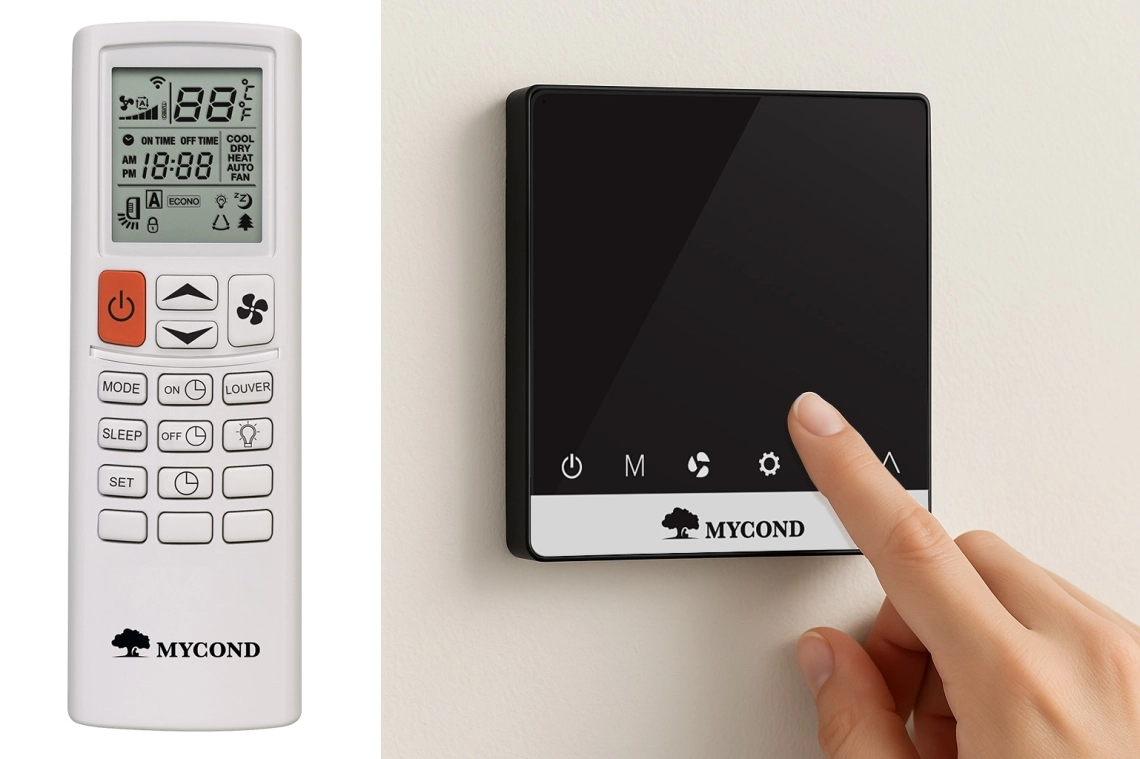

MyCond MCFK-A2/4 kaugjuhtimispult ja termostaat

MyCond MCFK-A2/4 mugavuse tagamiseks kontorites

2-toru mudelid

Tehnilised spetsifikatsioonid	Ühik	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Õhuvool H/M/L	m³/tund	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Kokku jahutusvõimsus H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Tundlik jahutusvõimsus H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Kokku soojusvõimsus	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Toiteallikas	V/F/Hz	220/1/50
Ventilaator ja mootor
Ventilaatori tüüp		Tsentrifugaalventilaatori ratas
Ventilaatori suurus		⌀315				⌀380
Mootori tüüp		AC mootor
Sisendvõimsus	W	39	52	62	68	76	96
IP kaitseklass mootoris		IP20	IP20	IP20	IP20	IP20	IP20
Mootori isolatsiooniklass		B	B	B	B	B	B
Keerme detailid
Torude materjal		Vasktoru
Torude välimine diameeter	mm	Standard - 9.52
Torude paksus	mm	0.3	0.3	0.3	0.3	0.3	0.3
Pindala	m²	4.65	4.65	9.3	10.3	13.4	13.4
Keerme suurus (H*W)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Ribade materjal		0.105 mm hüdrofiilsed purud
Ribade tüüp		Louvre-tüüpi ribad
Vahe ribade vahel	mm	2	2	2	2	2	2
"Ryady-2" torustiku süsteem		2	2	2	2	2	2
Ringlus		2 välja 2				4 välja 4
Max tööpressioon	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Ühendus
SISEND/VÄLJUND	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Drenaaž	mm	26	26	26	26	26	26
Seadmestiku korpus
Korpuse materjal		Zingitud teras
Materjali paksus	mm	0.8	0.8	0.8	0.8	0.8	0.8
Drenaažialus		Kõrge tihedusega vahtpolüstüreen
Drenaažipump		Standardne PSB-7 mudel 700 mm peaga (1200 mm pea valikuline)
Isolatsioonimaterjal		XPE	XPE	XPE	XPE	XPE	XPE
Isolatsioonipaksus	mm	5	5	5	5	5	5
Filter
Tüüp		Põhifilter
Materjal		ABC+nylon
Paksus		12	12	12		14	14
Suurus	mm	350*333			12	430*407
Kõikide plokkpaneelide suuruste jaoks

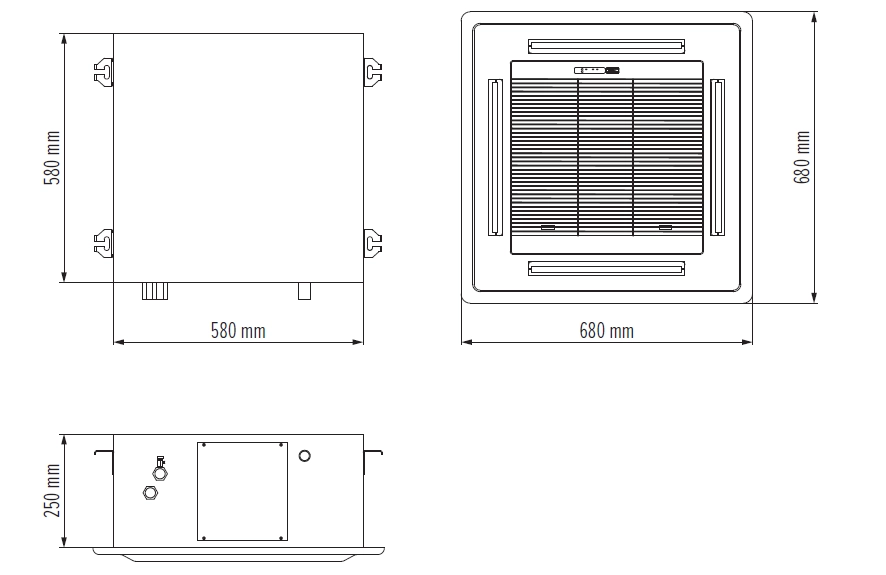

Netosuurus (HWD)	mm	68068030				83083030
Pakendi suurus (HWD)	mm	72072075				86086075
Neto/Bruto kaal	kg	2.3/3.7				3.5/5.2

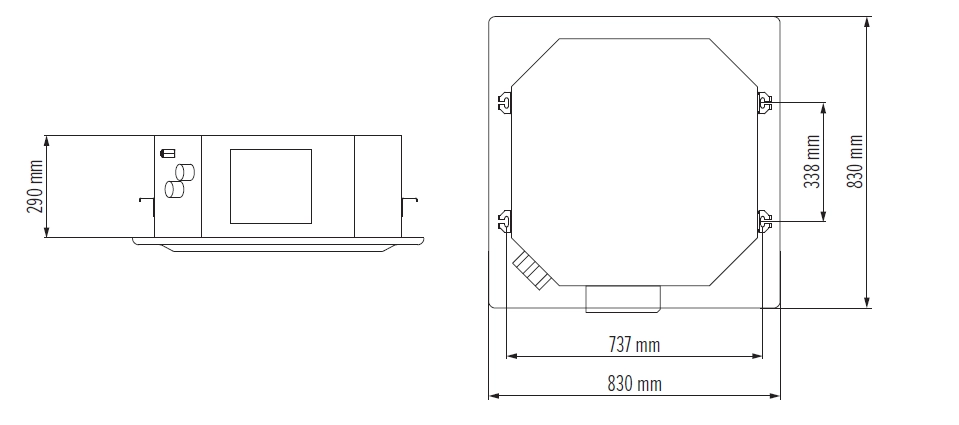

Kõikide plokkkeha mõõtmete jaoks

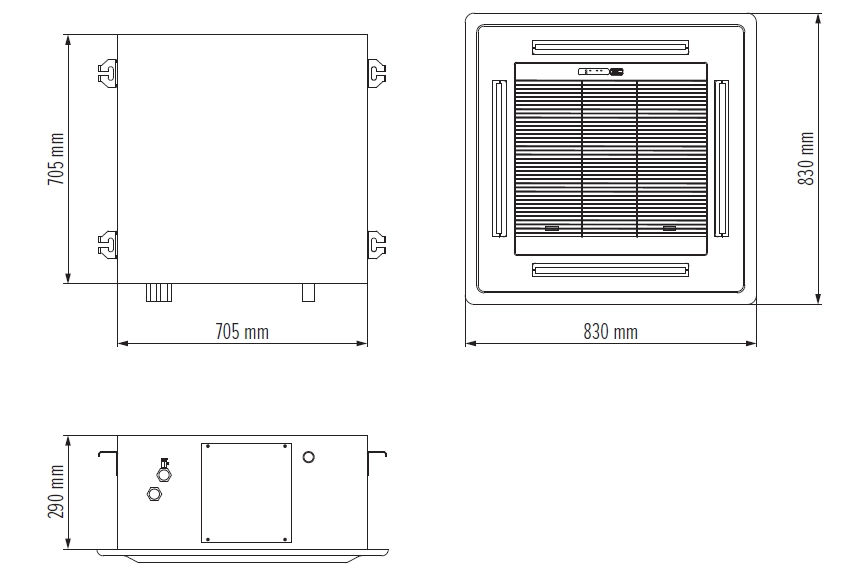

Netosuurus (HWD)	mm	580580250				705705290
Pakendi suurus (HWD)	mm	675675270				800800310
Neto/Bruto kaal	kg	17.7/19.3				21.5/23.8
Helirõhu tase 1 m kaugusel H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Seadme kaal	kg	20	20	20	20	25	25

Tehnilised spetsifikatsioonid	Ühik	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Õhuvool H/M/L	m³/tund	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Kokku jahutusvõimsus H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Tundlik jahutusvõimsus H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Kokku soojusvõimsus	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Toiteallikas	V/F/Hz	220/1/50
Ventilaator ja mootor
Ventilaatori tüüp		Tsentrifugaalventilaatori ratas
Ventilaatori suurus		⌀380	⌀476			⌀530
Mootori tüüp		AC mootor
Sisendvõimsus	W	132	152	189	220	330
IP kaitseklass mootoris		IP20	IP20	IP20	IP20	IP20
Mootori isolatsiooniklass		B	B	B	B	B
Keerme detailid
Torude materjal		Vasktoru
Torude välimine diameeter	mm	Standard - 9.52
Torude paksus	mm	0.3	0.3	0.3	0.3	0.3
Pindala	m²	13.4	19.7	19.7	19.7	27.1
Keerme suurus (H*W)	mm	225*43.3	250*43.3
Ribade materjal		0.105 mm hüdrofiilsed purud
Ribade tüüp		Louvre-tüüpi ribad
Vahe ribade vahel	mm	2	2	2	2	2
"Ryady-2" torustiku süsteem		2	2	2	2	2
Ringlus		4 välja 4		5 välja 5
Max tööpressioon	MPa	1.6	1.6	1.6	1.6	1.6
Ühendus
SISEND/VÄLJUND	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Drenaaž	mm	26	26	26	26	26
Seadmestiku korpus
Korpuse materjal		Zingitud teras
Materjali paksus	mm	0.8	0.8	0.8	0.8	0.8
Drenaažialus		Kõrge tihedusega vahtpolüstüreen
Drenaažipump		Standardne PSB-7 mudel 700 mm peaga (1200 mm pea valikuline)
Isolatsioonimaterjal		XPE	XPE	XPE	XPE	XPE
Isolatsioonipaksus	мм	5	5	5	5	5
Filter
Tüüp		Põhifilter
Materjal		ABC+nylon
Paksus		14	14	14	14	14
Suurus	mm	430*407	556*540			644*638

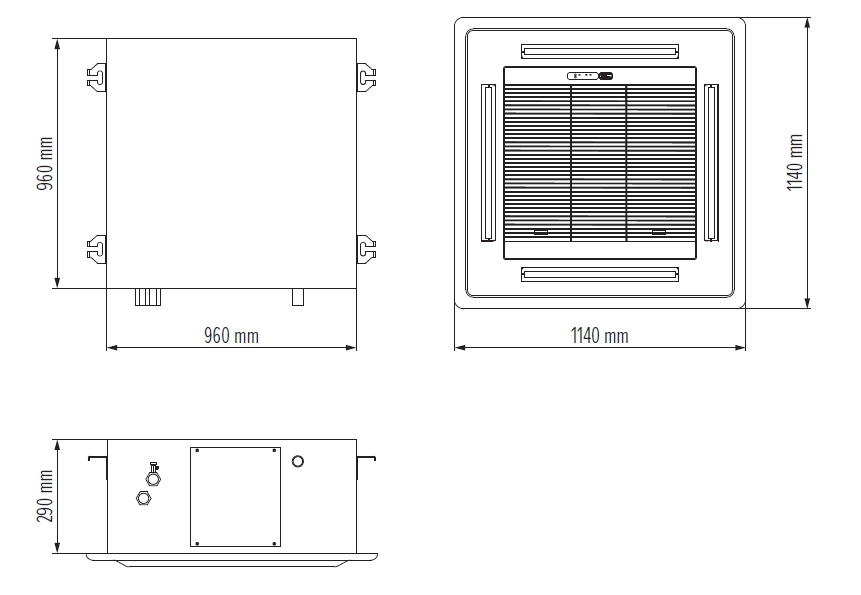

Kõikide plokkpaneelide suuruste jaoks
Netosuurus (HWD)	mm	83083030	98098030			1140114030
Pakendi suurus (HWD)	mm	86086075	1010101075			1170117075
Neto/Bruto kaal	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Kõikide plokkkeha mõõtmete jaoks
Netosuurus (HWD)	mm	706706290	832832290			960960290
Pakendi suurus (HWD)	mm	800800310	925925310			10541054320
Neto/Bruto kaal	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Helirõhu tase 1 m kaugusel H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Seadme kaal	kg	25	32	32	32	45.4

Nominaalsed testitingimused:
Jahutus: sissetuleva õhu temperatuur +27 °C ST/+19.5 °C MT, sissetuleva vee temperatuur +7 °C, väljuva vee temperatuur +12 °C.
Küte: sissetuleva õhu temperatuur +21 °C, sissetuleva vee temperatuur +60 °C, sama veevoolu kiirus nagu jahutamisel.
Helirõhu taseme mõõtmised tehakse helikindlas ruumis, kus juhtimispunkt asub 1,5 m allpool seadme vertikaalset telge.

4-toru mudelid

Tehnilised spetsifikatsioonid	Mõõtühikud	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Õhuvool (H/M/L)	m³/tund	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Kokku jahutusvõimsus (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Kokku soojusvõimsus (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Mootori tüüp		Vahelduvvoolu mootor
Helirõhu tase 1 m kaugusel	dB	41	42	43	45	46	47	50	52	57	65
Toiteallikas V/F/Hz		230/1/50
Ühendused (sisend/väljund)		ZG3/4” / ZG3/4”
Ühendus (drenaaž)	mm	26
Ventilaatori suurus		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Mootori sisendvõimsus	W	62	68	76	96	132	152	189	220	330	340
Netokaal, plokkkeha	kg	21	21	26	26	26	35	35	35	53	53
Netosuurus, plokkkeha (HWD)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Netosuurus, paneelid (HWD)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
