Basseini õhukuivatid MSTR / MSPR seeria

Kahevooruline kanaliga õhukuivati MSPR on mõeldud õhu kuivatamiseks, soojendamiseks ja uuendamiseks koos soojustagastusega katusega basseinides ja korrosiivsetes keskkondades. Lisaks MSPR-seeria eelistele on MSTR-versioon lisaks sisemisele kondensaatorile varustatud ka välisõhu kaugkondensaatoriga, mis võimaldab liigse kondenseerimissoojuse hajutada väliskeskkonda
Kuivatusvõimsus: 100 ... 4650 l/päevas

Soovid osta või on küsimusi?

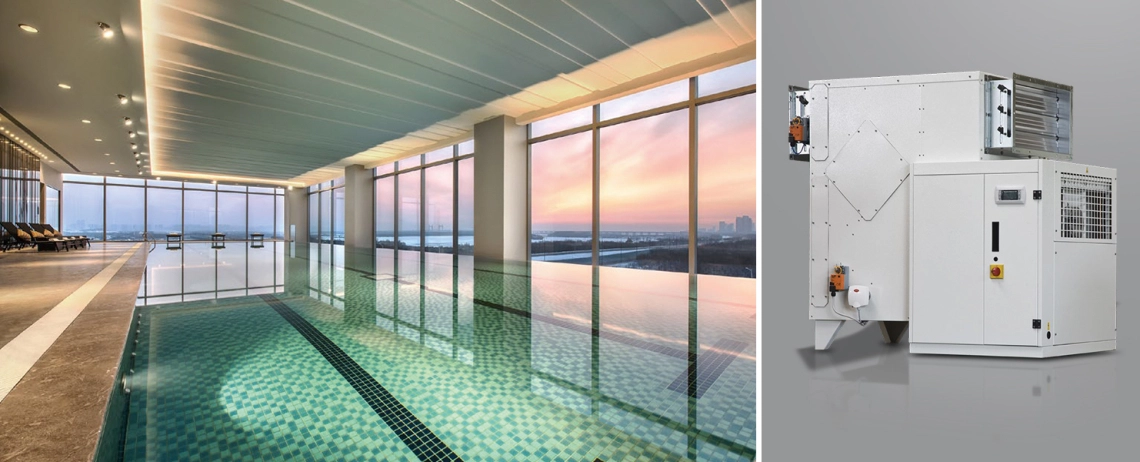

Basseini õhukuivatid MSTR / MSPR seeria

Kõrge tõhususega õhukuivatid MSTR / MSPR on mõeldud temperatuuri, niiskuse, soojuse tagasisaamise ja välisõhu terviklikuks kontrollimiseks katusega basseinides ja korrosiivsetes keskkondades.


MyCond MSTR / MSPR basseinikuivatid

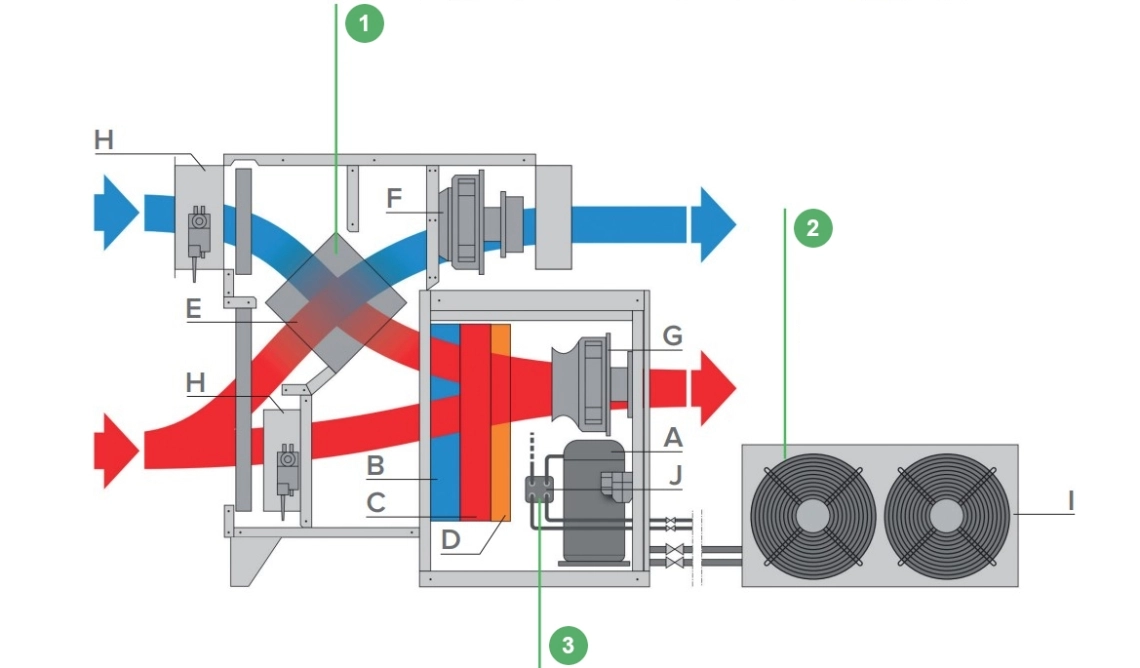

Põhimõtteline skeem


MyCond MSTR / MSPR Ujumisbasseini õhukuivati tööskeem

  1. Segavooluplaadiga soojusrekuperaator võimaldab soojuse tagasisaamist heitõhust, mida kasutatakse juurdevooluõhu soojendamiseks. Basseiniversioon (standard): kaitsekattega alumiiniumist lamellid.

  2. Kaugõhukondensaator (mudelite MSTR puhul, maksimaalne kaugus 30 m). Kondensaator hajutab kuivatamise käigus tekkiva soojuse väliskeskkonda, et vältida keskkonna ülekuumenemist. Seadet kasutatakse kliimaseadmena.
  3. Kompressoriga jadamisi ühendatud desuperheater võimaldab vähendada õhutemperatuuri basseini väljaviimisel, võttes samal ajal tagasi külmutusaine ülekuumenemise energia vee soojendamise teel. Saadaval on versioonid, mis on mõeldud kas protsessiveele või klooritud veele (roostevaba teras AISI 316L).

Legend:

  • A - kompressor
  • B - aurusti
  • C - kondensaator
  • D - lisakütte/jahutuse soojusvaheti (soovi korral)
  • E - segavooluplaadiga soojusvaheti
  • F - EÜ väljalaskeventilaator
  • G - EC-ventilaator
  • H - mootoriga ventiil
  • I - Kaugkondensaator (MSTR-mudelites)
  • J - desuperheater (soovi korral)

MyCond MSTR / MSPR Täispuhutava rõngaga basseinis mängivad lapsed

MSPR / MSTR-seadmed on ideaalsed basseinide jaoks, mis ei vaja mitte ainult õhukuivatust, vaid peavad ka uuendama siseõhku ilma soojust väljapoole hajutamata. Seeria MSPR / MSTR seadmed on mõeldud kasutamiseks väikestes, keskmistes ja suurtes basseinides, kus on vaja reguleerida niiskustaset ja/või vältida kondenseerumisnähtusi, kus on vajalik pidev õhuvahetus, isegi 24-tunnise töö korral. Kõrge tõhususega rekuperaator tagab kuni 80%-lise kasuteguri ja selle konstruktsioon sobib eriti hästi keskkondadesse, kus esineb söövitavaid aineid, näiteks kloori.

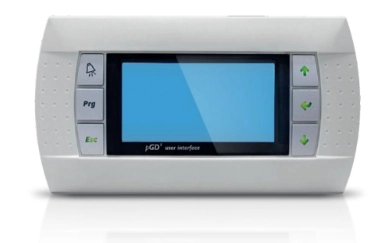

MyCond MSTR / MSPR juhtpaneel

Parameetrid:

  • Kuivatusvõimsus alates 100 l/ööpäevas 4650 l/ööpäevas
  • Õhuvooluhulk 900m3/h kuni 35000m3/h
  • Paigaldamine abiruumidesse
  • Tsingitud teraspaneelid, seest ja väljast värvitud
  • Soomustatud soojusvahetid kaitsekattega, mis sobivad kasutamiseks korrosiivses keskkonnas
  • Kaitsekattega alumiiniumist lamellidega segavoolurekülaator
  • Kloorikindlad elektroonilised komponendid
  • Roostevabast terasest drenaažikauss
  • Elektrooniline inverteriga tsentrifugaalventilaator
  • Basseinivee desuperheater (soovi korral)

MSPR/MSTR-seeria kasutab ainult EC-radiaalventilaatoreid, millel on sisseehitatud kõrge energiatõhususega inverterid. Mycond on välja töötanud keeruka reguleerimistarkvara MSPR/MSTR õhukuivatite õhuvoolu määramiseks, mõõtmiseks ja kontrollimiseks, mis välistab kõik probleemid, mis tulenevad kanalisatsiooni rõhulanguse valest arvutamisest, muutes seega õhukuivatite paigaldamise ja süsteemi kasutuselevõtu äärmiselt lihtsaks ja kiireks, vähendades paigaldusaega ja kulusid. Need seadmed on mõeldud ühendamiseks jäikade kanalite külge. Seeria koosneb 20 mudelist, mis ulatuvad 100 l/päevas ja 900m3/h kuni 4 600 l/päevas ja 35 000m3/h.


MyCond MSTR / MSPR perekond basseinis

Valikud

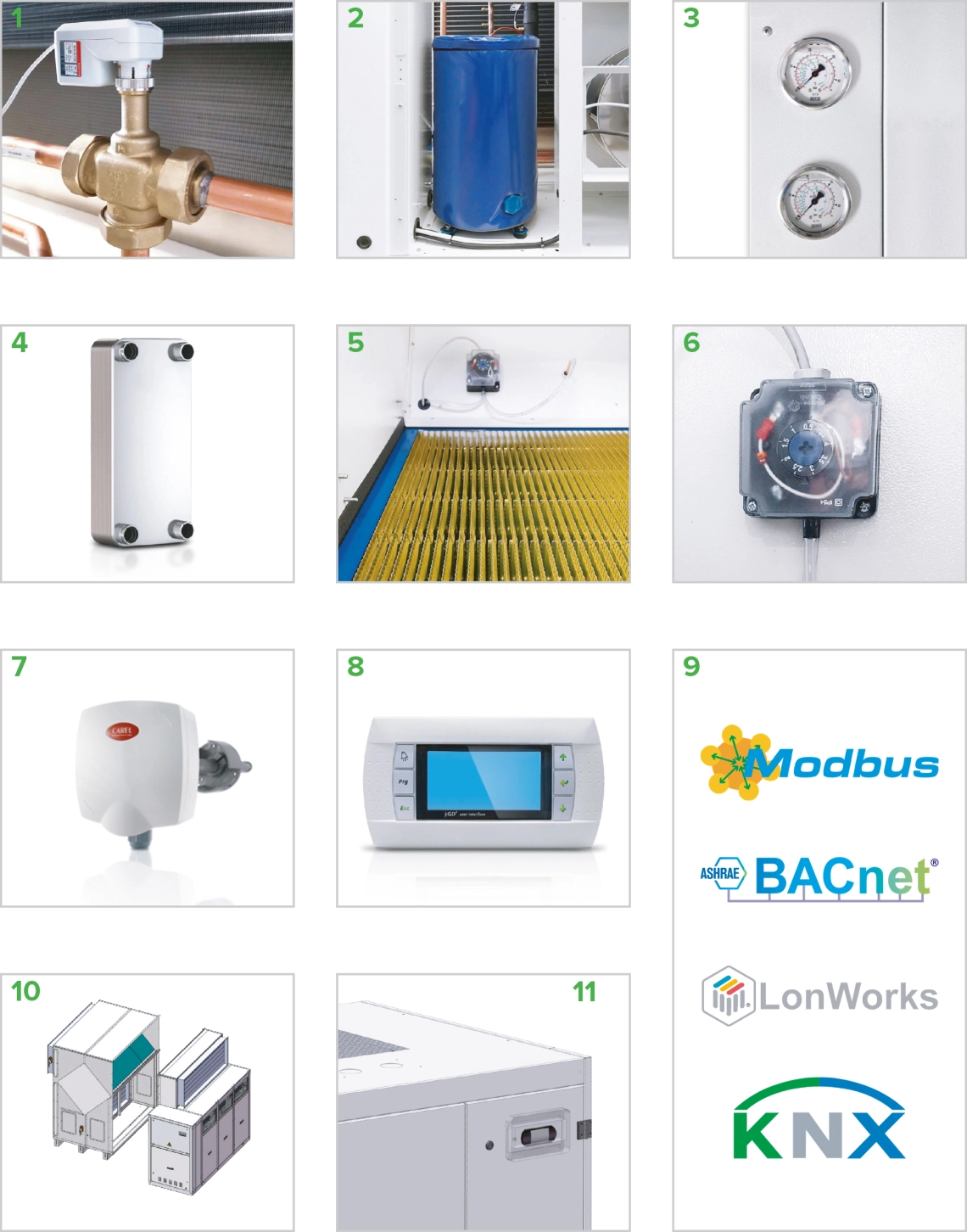

MyCond MSTR / MSPR basseini õhukuivati komponendid

  • G4 või F7 filtrid
  • Veespiraal koos moduleeriva kolmesuunalise ventiiliga * (1)
  1. Ainult küte
  2. Ainult küte, üleriigiline
  3. Jahutamine/kuumenemine
  4. Jahutus/küte, ülisuuremõõtmeline

*3, 4 Sealhulgas kondensaadikast ja isolatsioon.

* Võimalik paigaldada ainult üks veespiraal; suurus kuni 0300, sisse-välja kolmesuunaline ventiil.

  • Vaba jahutuskomplekt: võimaldab jahutada välisõhu abil, kui selle temperatuur on madalam kui siseõhu oma
  • Vaikne versioon (2)
  • Pehme käivitamine
  • Manomeetrid (3)
  • Kuumagaasi sulatamine (kohustuslik, kui õhutemperatuur on alla 8 °C)
  • Desuperheater tehnilise või basseinivee jaoks (4)
  • ACF: Automatic Control Flow; võimaldab valida õhuvoolu otse ekraanil ja hoida seda ka filtritest tingitud muutuva rõhulanguse korral. (5)
  • Määrdunud filtrite andur (6)
  • Temperatuuri ja niiskuse andur kanalite paigaldamiseks (7)
  • Kaugkasutusterminal koos 20 m kaabliga (8)
  • Täiendav soojusisolatsioon, paksus 20 mm või 40 mm
  • Seeriaplaat BMS jaoks (9)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Ethernet ™ liidesekaart, saadaval olevad protokollid: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet ja Modbus TCP / IP
  • Versioon kahes tükis (10)
  • Versioon välitingimustes paigaldamiseks (11)
  • Kontakt 0-10 V õhuniisuti juhtimiseks (MYCOND ei tarni õhuniisutajat)

Valikud erirakenduste jaoks

  • Spetsiaalsed mähised agressiivse keskkonna jaoks
  • Roostevabast terasest AISI 316L paneelid
  • Toide 60 Hz
  • Tehniline veekondensaator
  • Elektrilised kütteseadmed
  • Basseinivee kondensaator

Hooajaline töörežiim

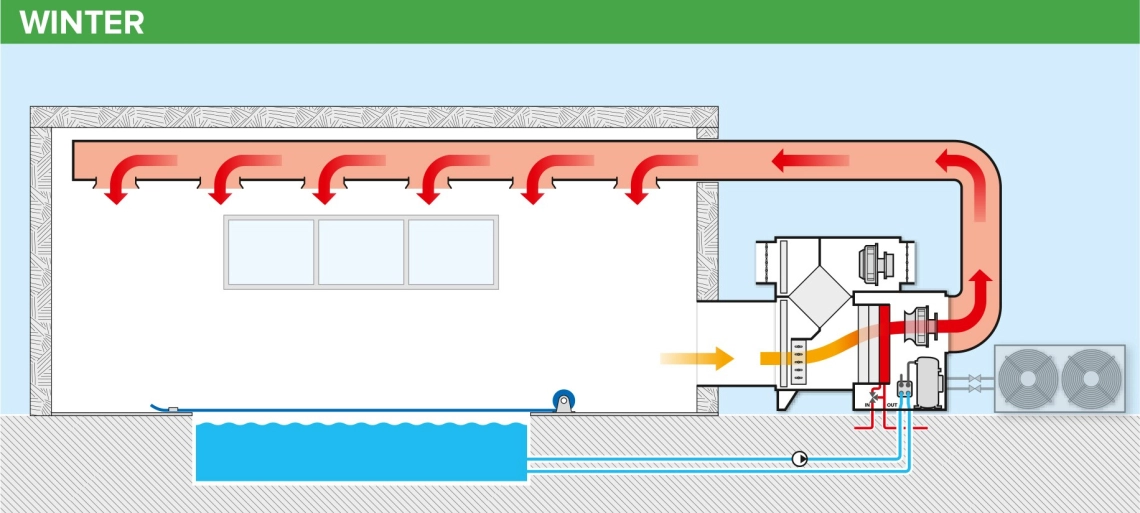

MyCond MSTR / MSPR Ujumisbasseinide kuivatusrajatiste talviseks tööks - 1

TALVINE: käivitamine, ei ole elanikke, kaetud bassein, küte kuumavee spiraaliga.
Kompressor: OFF
Kuuma vee spiraal: ON (valikuline)
Desuperheater: OFF (valikuline)
Kaugkondensaator: OFF (MSPR-mudelid)
Välisõhk: OFF

MyCond MSTR / MSPR Ujumisbasseini õhukuivati talvisel töödiagrammil - 2

TALVINE: normaalne töö, bassein avatud, kuivatamine.
Kompressor: ON
Kuuma vee spiraal: OFF (valikuline)
Desuperheater: OFF (valikuline)
Kaugkondensaator: OFF (MSPR mudelid)
Välisõhk: ON

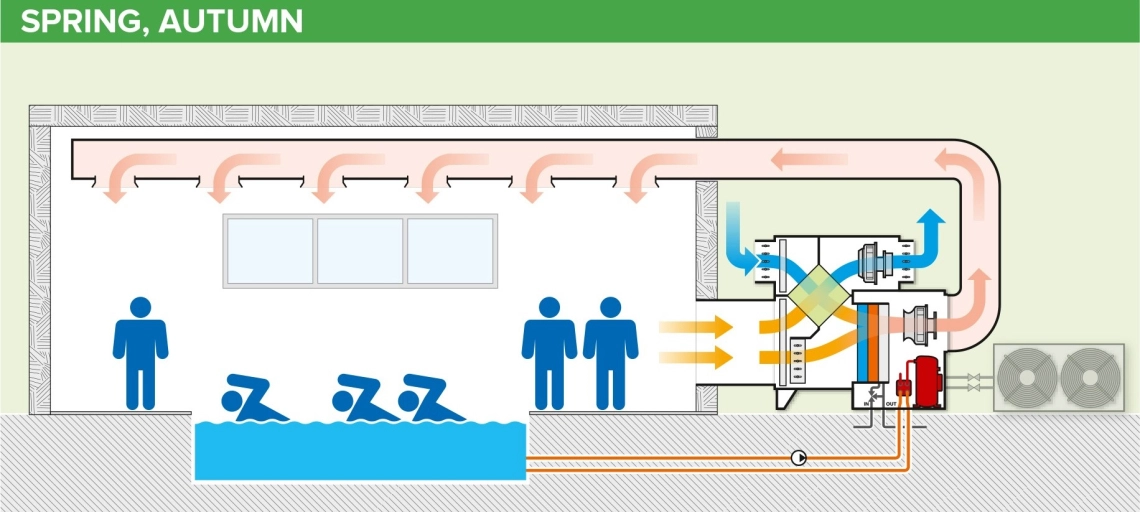

MyCond MSTR / MSPR basseini õhukuivati töödiagramm kevadel, sügisel

KEVAD, SÜGIS: normaalne töö, bassein avatud, kuivatamine koos soojustagastusega (desuperheater)
Vaba jahutusrežiim saadaval (valikuline).
Kompressor: ON
Kuumavee spiraal: OFF (valikuline)
Desuperheater: ON (valikuline)
Kaugkondensaator: OFF (MSPR mudelid)
Välisõhk: ON

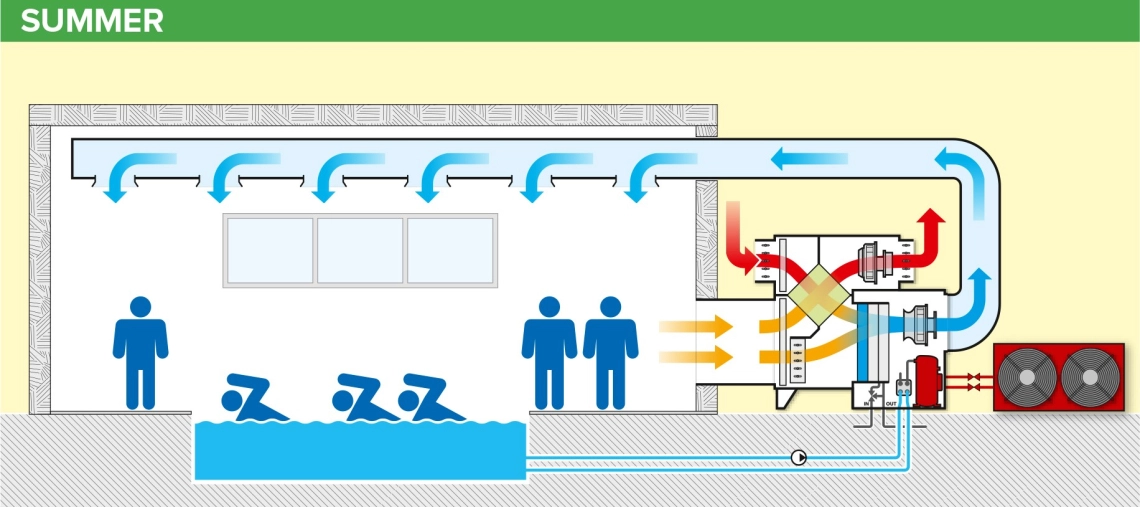

MyCond MSTR / MSPR basseini õhukuivati tööskeem suvel

SUVI: normaalne töö, bassein avatud, kuivatamine ja jahutus (kaugkondensaator)
Kompressor: ON
Kuuma vee spiraal: OFF (valikuline)
Desuperheater: OFF (valikuline)
Kaugkondensaator: ON (MSPR-mudelid)
Välisõhk: ON

Õhuvoolud:

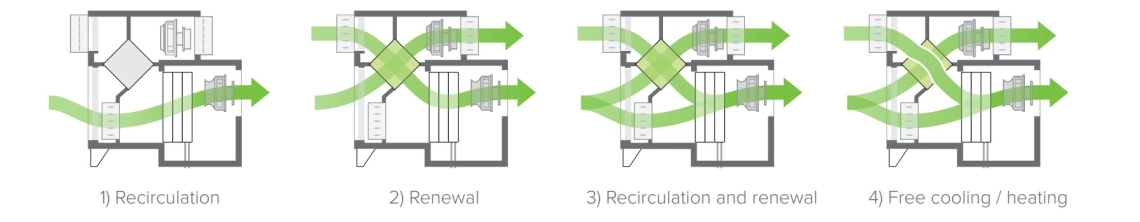

MyCond MSTR / MSPR õhukuivatite ventilatsioonirežiimid

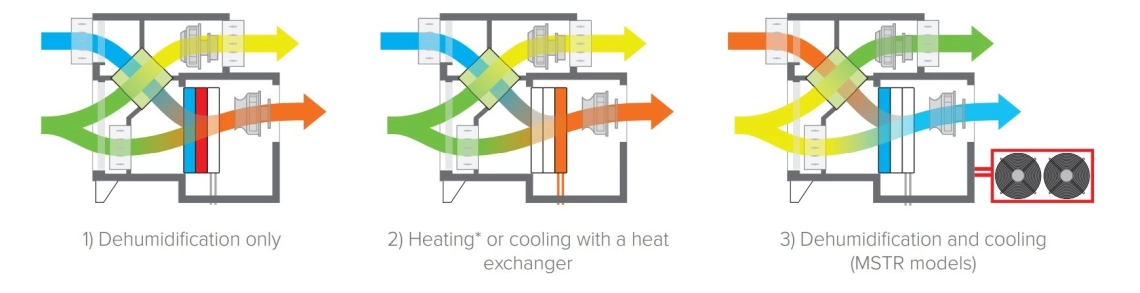

Töörežiim:

MyCond MSTR / MSPR õhukuivati Funktsioonimoodused


* Valikulise elektrikütteseadme puhul võtke ühendust tootja müügiesindusega.

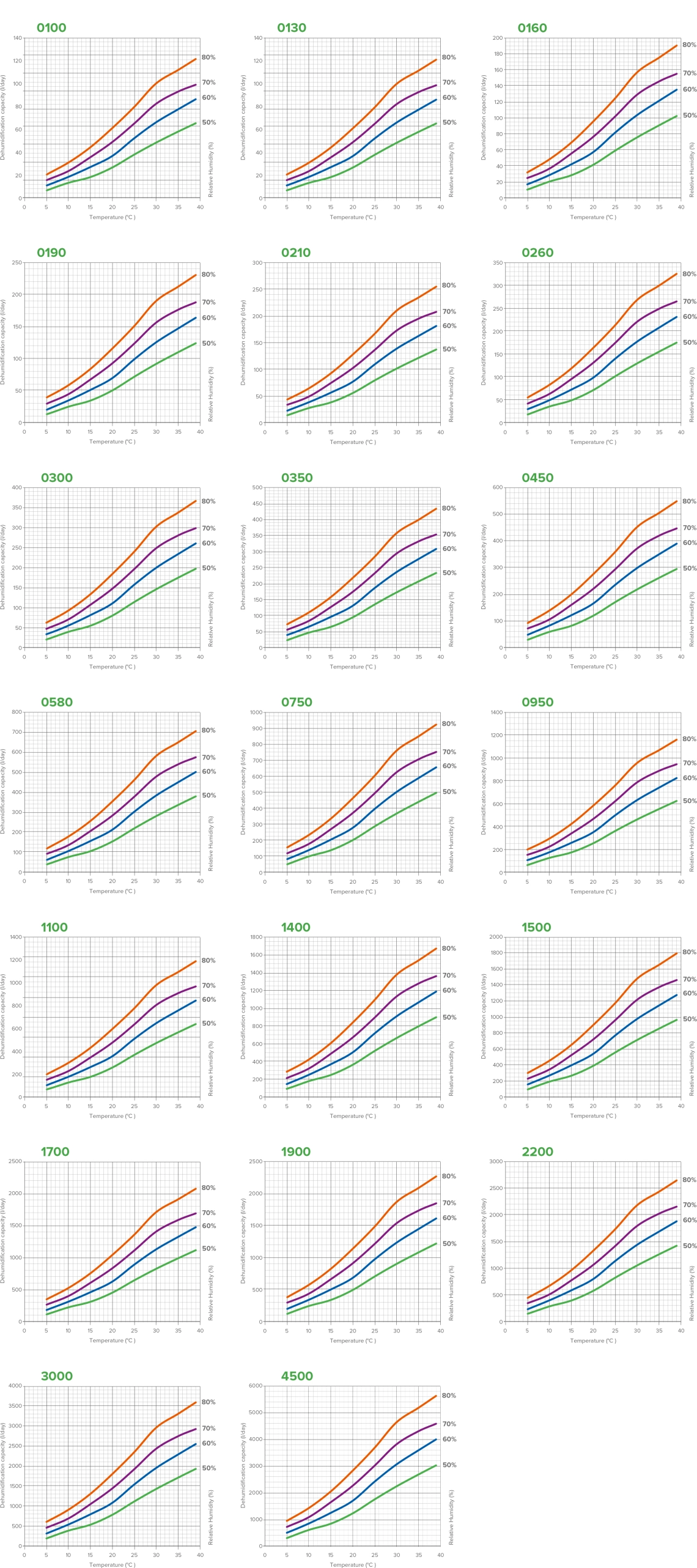

Tulemusgraafik


MyCond MSTR / MSPR õhukuivati jõudlusgraafikud

Tehnilised andmed Üksused MSTR/MSPR
0100 0130 0160 0190 0210 0260 0300 0350 0450 0580
Kuivatusvõimsus1 L/päevas 100 128 157 190 210 268 302 358 452 581
Ringlusõhu vooluhulk m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Uuenduslik õhuvool m3/h 0 - 900 0 - 1200 0 - 1200 0 - 1200 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000
Kuuma vee spiraalide võimsus1 kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Soojuse taaskasutussüsteemi tõhusus2 % 70 70 70 70 70 70 70 70 70 70
Elektrivarustus V/ph/Hz 230 / 1+N / 50 400 / 3+N /50
Mõõtmed, L x P x K mm 550 x 1452 x 1320 850 x 1452 x 1320 850 x 1682 x 1769
Kaal kg 155 155 160 165 200 210 220 250 270 300
Spetsifikatsioonid Üksused MSTR/MSPR
0750 0950 1100 1400 1500 1700 1900 2200 3000 4500
Kuivatusvõimsus1 L/päevas 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Ringlusõhu vooluhulk m3/h 7000 8200 11000 12500 13000 15000 15000 17000 20000 35000
Uuenduslik õhuvooluhulk m3/h 0 - 6000 0 - 6000 0 - 11000 0 - 12500 0 - 13000 0 - 13000 0 - 13000 0 - 13000 0 - 20000 0 - 28000
Kuuma vee spiraali võimsus1 kW 48 55 76 83 98 107 107 118 168 235
Soojuse taaskasutussüsteemi tõhusus2 % 70 70 70 70 70 70 70 70 70 235
Elektrivarustus V/ph/Hz 400 / 3+N / 50
Mõõtmed, L x P x K mm 1400 x 2331x 1950 2700 x 1950x 2340 2500 x 2505 x 2380 2500 x 3390
x 2380
2500 x 4430
x 2380
Kaal kg 710 730 870 1060 1280 1280 1290 1290 1680 2100

1. Sissepuhkeõhk: 30°C - 80% RH; sisse- ja väljavooluvesi: 80/70°C; välisõhk: 30°C - 50% RH; 100% retsirkulatsioon.
2. Siseõhk: 26°C - 60% RH; välisõhk: -5°C - 80% RH.

Märkus:
MSTR - standardne (tööstuslik) versioon
MSPR - basseinivee versioon
