Ventilaatorkonveieriga seadmete (~220 V) ühendusdiagrammid

Allpool leiate 2 juhtmestiku skeemi ventilaatorikoonuse seadmetele, mis on varustatud 3-kiiruselise AC mootoriga (~220V) ja tavaliselt suletud ventiilidega, millel on termoelektrilised aktuaatorid.

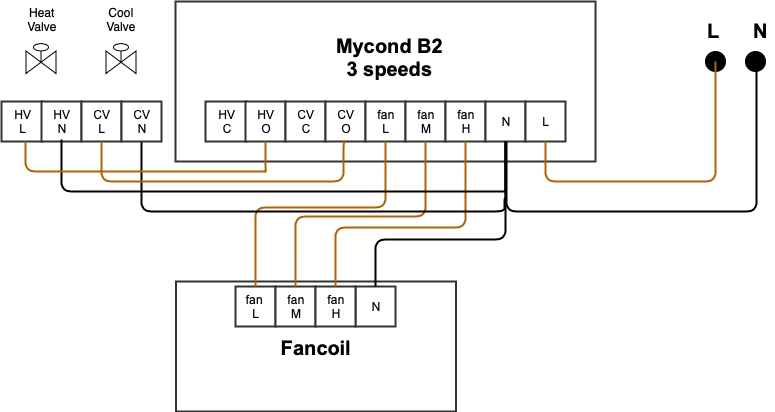

4-toru süsteem


Diagramm, mis näitab juhtmestiku ühendusi 220V ventilaatorikoonuse seadmele.

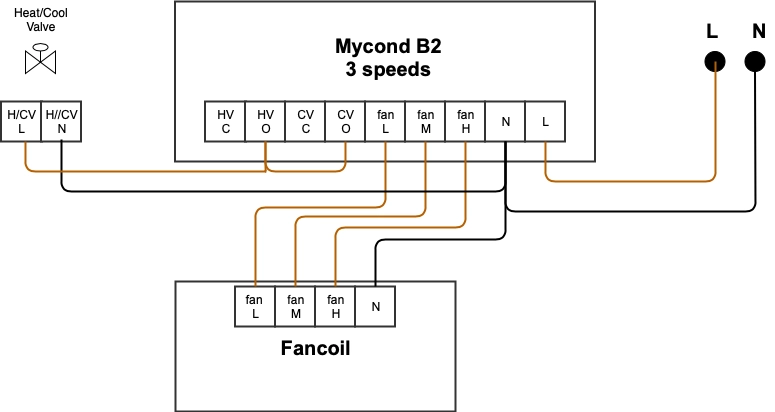

2-toru süsteem

Diagramm, mis illustreerib juhtmestiku seadistust ventilaatorikoonuse seadmetele 220 V ühendusega.

Paigaldage hüppaja terminalide HV-O ja CV-O vahele.
