Disainerpõrandale paigaldatavad ventilaatorikomplektid Silver Glass seeria

Uus kunstnike ehitatud ventilaatorite seeria Silver Glass on mõeldud erakordsete interjööride jaoks. Mudelid on kujundatud moodsas stiilis, et sulanduda mis tahes interjööriga või olla võimalikult diskreetne
Jahutusvõimsus: 0.45 ... 3.73 kW
Küttevõimsus: 0.61 ... 4.71 kW

Soovid osta või on küsimusi?
Disainerpõrandale paigaldatavad ventilaatorikomplektid Silver Glass seeria

Ventilaatorikontuur on üliõhukese konstruktsiooniga. Võrdluseks: selle korpus koos klaasiga on ainult 122 mm paks, mis säästab rohkem ruumi paigaldamiseks. Lisaks sobib selle lihtne ja puhas välimus hõlpsasti teie ruumi stiiliga.

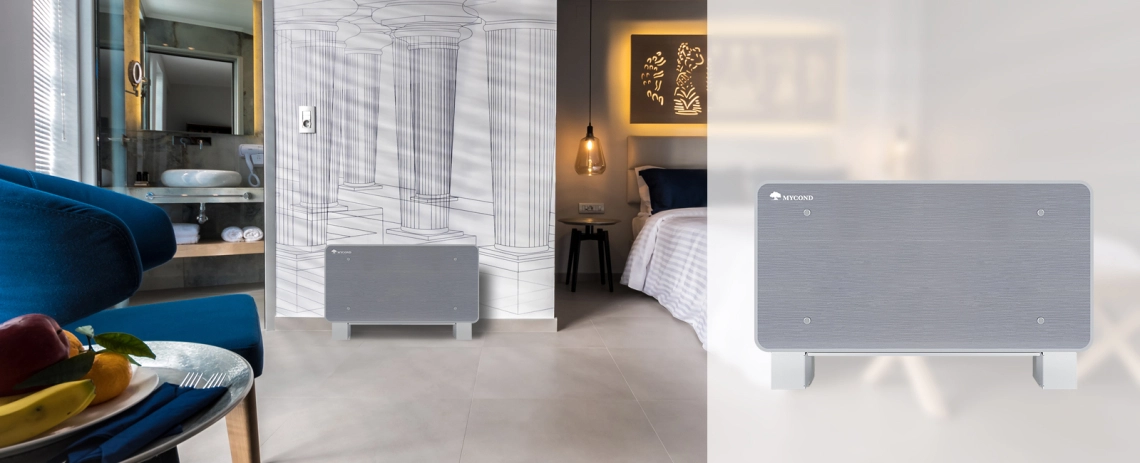

A modern floor-standing fan coil unit from the Silver Glass series.

A sleek and modern floor-standing fan coil unit from the Silver Glass series.

Ventilaatoriga üksused täiendavad tõhusalt soojuspumpa kasutavat küttesüsteemi. Seadmed ei nõua maja kütmiseks kõrget veetemperatuuri, säästes seega teie kulusid.

Peamised eelised:

  • Klaasist esipaneel
  • Ülimalt õhuke korpus
  • Seadme raam on valmistatud 0,8-1 mm läbimõõduga metallplaadist
  • Madal müratase
  • Integreeritud korpus termostaadi jaoks
  • Alalisvoolumootor
  • Klassi G1 õhufiltrid, mis on projekteeritud hõlpsasti eemaldatavaks, et neid saaks hõlpsasti puhastada ja hooldada
  • Soojusvaheti spiraal koosneb vasktorudest ja messingist kollektoritest: torud on varustatud laineliste alumiiniumribidega
  • Varustatud eemaldatava äravoolupanniga
  • Magnetkinnitusega alumiiniumist võre
  • Lisavarustus: tagumine klaaspaneel (avatud ruumi paigaldamine)
  • Termostaat (valikuline)

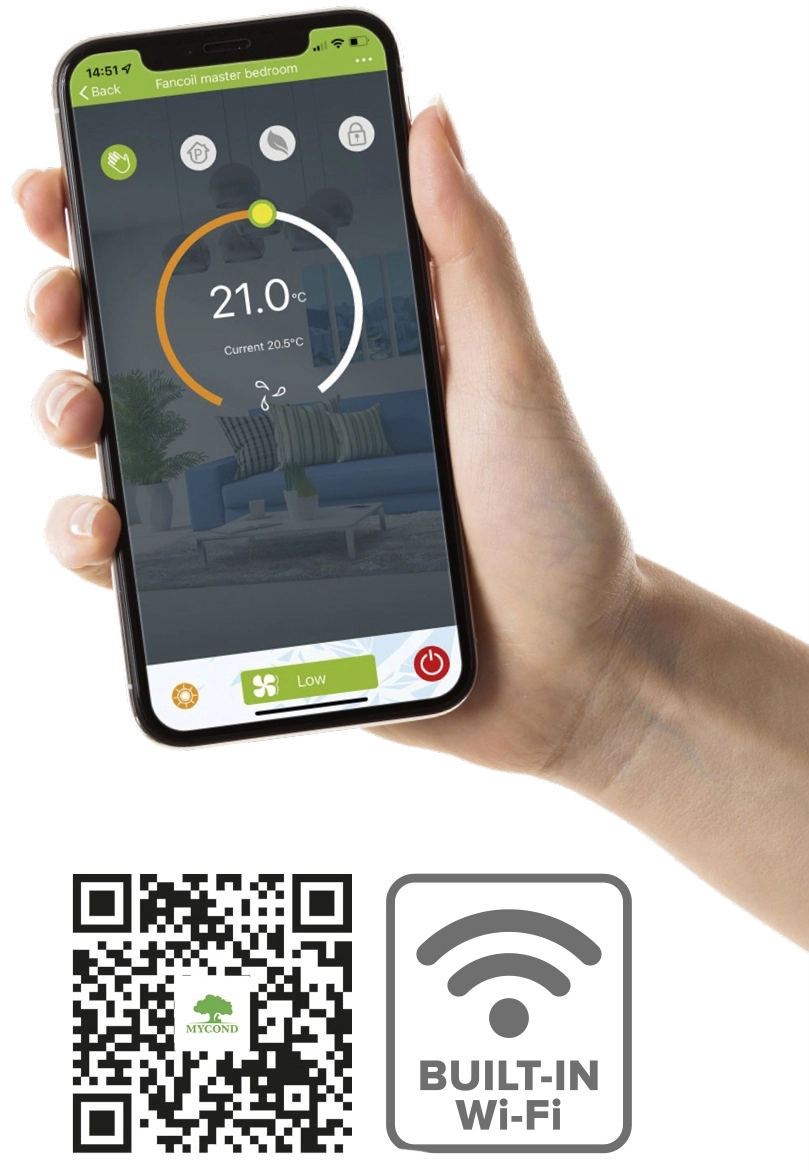

MyCond Silver Glass mobiilirakendus

Stylish silver glass fan coil units designed for modern spaces.

Avastage Mycondiga uus elegantsi mõõde!

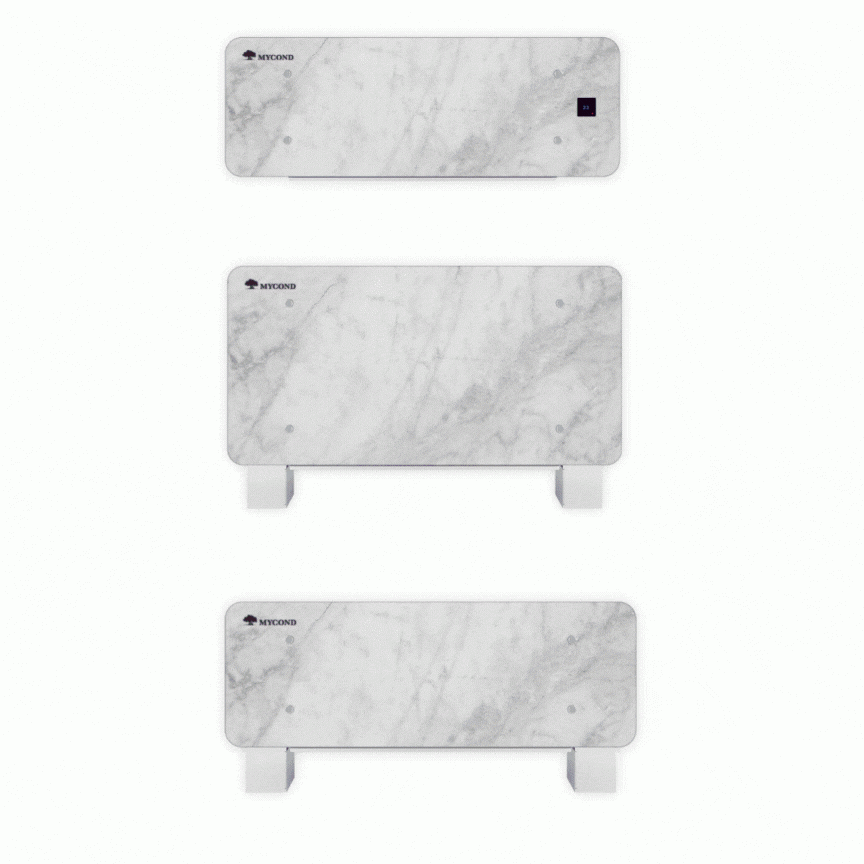

  • Kaasaegne disain: elegantsed trükitud klaaspaneelid sobivad ideaalselt igasse interjööri, lisades stiili ja modernsust.

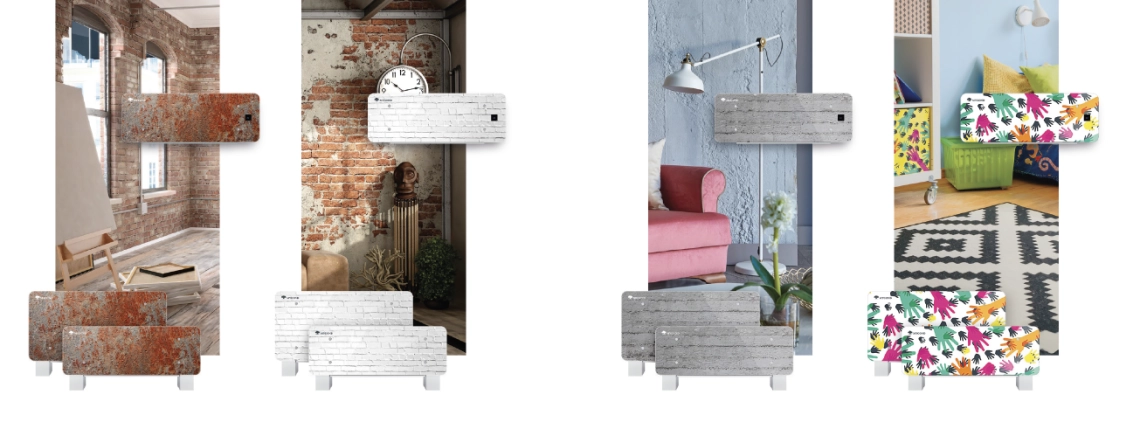

  • Võite valida paneelile oma pildi või kujunduse, mille me kohandame teie interjööriga.

MyCond Silver Glass seeria kaasaegne põrandale paigaldatav ventilaatoriga seade.

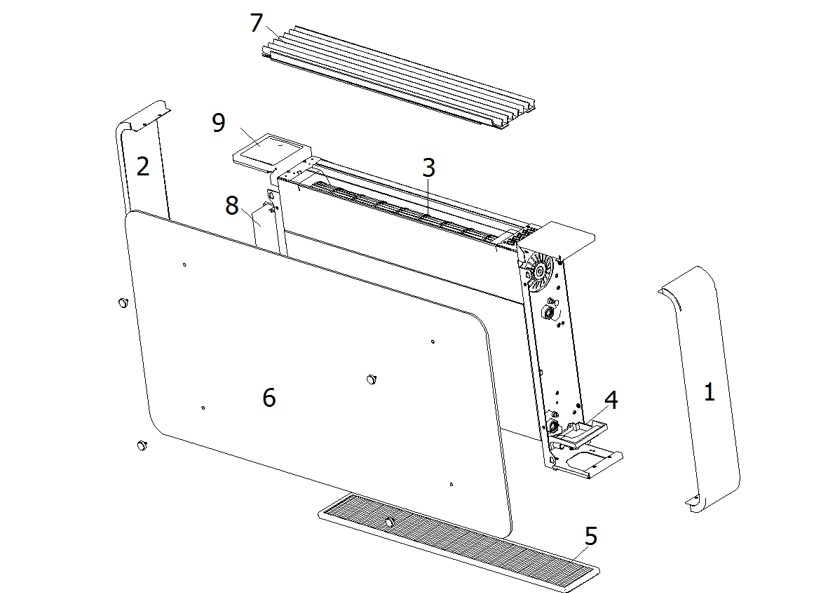

Peamised komponendid

Välised osad

  1. Vasakpoolne paneel
  2. Parempoolne paneel
  3. Fandeck
  4. Abvoolupoolne äravool
  5. Filter
  6. Esipaneel
  7. Alumiiniumist võre
  8. Elektriline kast
  9. Juhtpaneel (lisavarustus)

MyCond Silver Glass Stiilne üliõhuke põrandal seisev ventilaatoriga seade.

MyCond Silver Glass Ülimalt õhuke ventilaatoriküttega seade, millel on kaasaegsed funktsioonid.

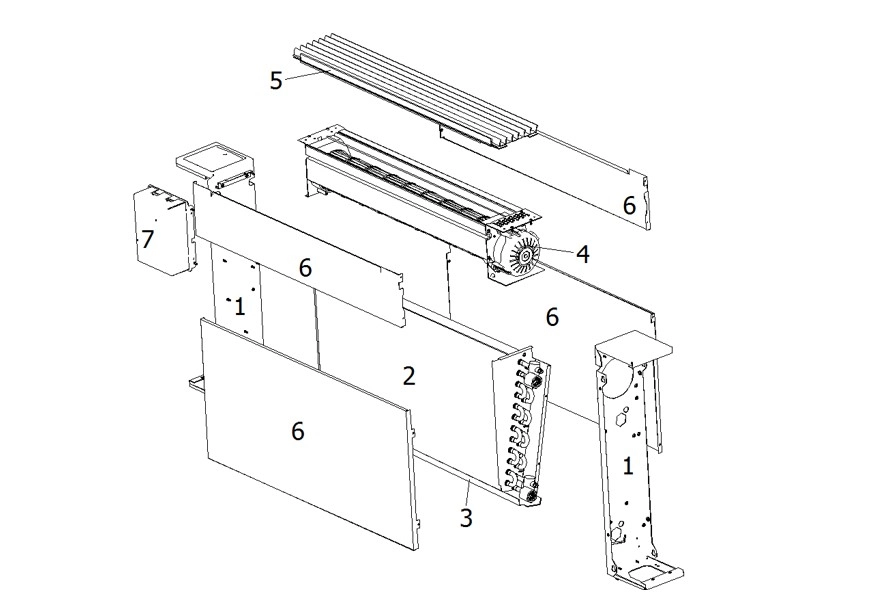

Siseosad

Vertikaalsed üksused

  1. Sisemine külgpaneel
  2. Peamine soojusvaheti
  3. Kondensaadialus
  4. Fandeck
  5. Alumiiniumist võre
  6. Sisemine esi- ja tagapaneel
  7. Elektrikarp

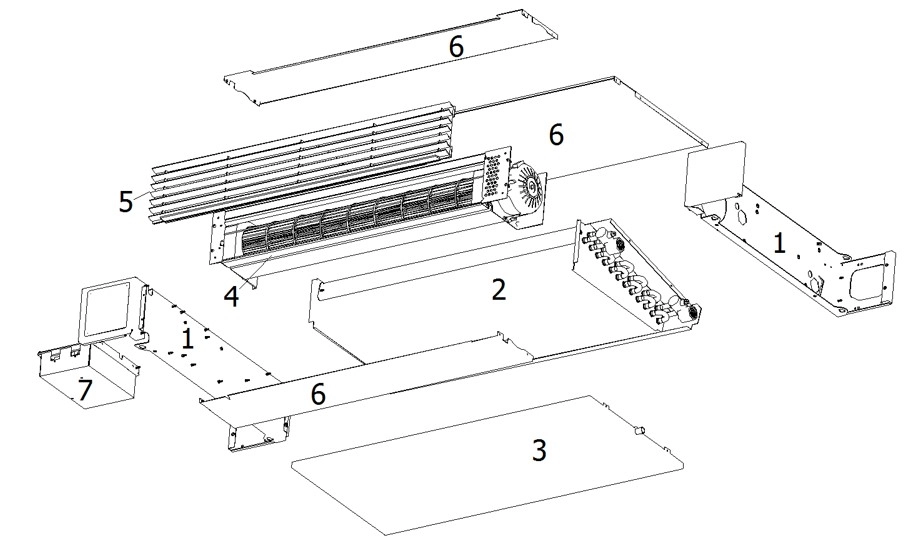

Siseosad

Horisontaalne üksus

  1. Sisemine külgpaneel
  2. Peamine soojusvaheti
  3. Kondensaadialus
  4. Fandeck
  5. Alumiiniumist võre
  6. Sisemine esi- ja tagapaneel
  7. Elektrikarp

MyCond Silver Glass seeria põrandale paigaldatava ventilaatoriga õhupuhasti sisemised komponendid.

Tehnilised andmed

2 toru süsteem

tehnilised andmed Seadmed Kiirus MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
Õhuvooluhulk Supermax 250 390 510 620
Maksimaalne (*) 180 315 450 540
m3/h Med (*) 120 230 350 450
Min (*) 80 155 240 310
Staatiline 10 18 25 32
Kogu jahutusvõimsus Supermax 1.19 2.12 2.90 3.73
Max 0.88 1.81 2.70 3.38
kW Med 0.79 1.45 2.20 2.75
Min 0.45 0.98 1.70 2.13
Mõistlik võimsus Supermax 0.87 1.56 2.16 2.97
Max 0.69 1.35 2.00 2.70
kW Med 0.60 1.10 1.68 2.30
Min 0.30 0.70 1.25 1.70
Soojusvõimsus Supermax 1.55 2.71 3.71 4.71
Max 1.10 2.40 3.20 4.23
kW Med 0.90 1.50 2.40 3.40
Min 0.61 1.16 1.75 2.41
V/H/Ph 230 V - 50 Hz - 1Ph
Mootori sisend Supermax 20 22 24 27
Max 12 13 14 17
W Med 5 6 7 10
Min 3 4 5 8
Vee vooluhulk Supermax 204 364 498 639
Max 151 311 463 580
l/h Med 136 249 377 472
Min 77 168 292 365
Rõhu langus Supermax 15.1 10.2 20.9 19.9
Max 13.1 8.2 19.0 18.7
kPa Med 7.2 6.0 16.5 13.2
Min 4.1 4.1 13.0 10.0
Mähise ühendus 1/2" GF 1/2" GF 1/2" GF 1/2" GF
Veesisaldus L 0,33 0,59 0,85 1,11
Helivõimsus Supermax 55.0 56.0 57.1 58.3
Max 51.3 52.2 52.4 53.3
dB(A) Med 44.6 45.5 46.6 48.6
Min 37.5 38.6 40.5 38.7
Heli pressare Supermax 38.0 39.0 40.1 41.3
Max 34.3 35.2 35.4 36.3
dB(A) Med 27.6 28.5 29.6 31.6
Min 20.5 21.6 23.5 21.7


KÜLMITUSREŽIIM
Ruum: 27° C - 47% R.H. Veetemperatuur (sisse/välja): 7/12°C
KÜTTEMOODUS
Ruum:20° C. Vee temp. sisse:50.
(*) Deklareeritud väärtused on seotud standardseadistustega 1500, 900 ja 600 RPM juures. Õhuvoolu on alati võimalik muuta, muutes dipplüliti seadistust trükkplaadil.

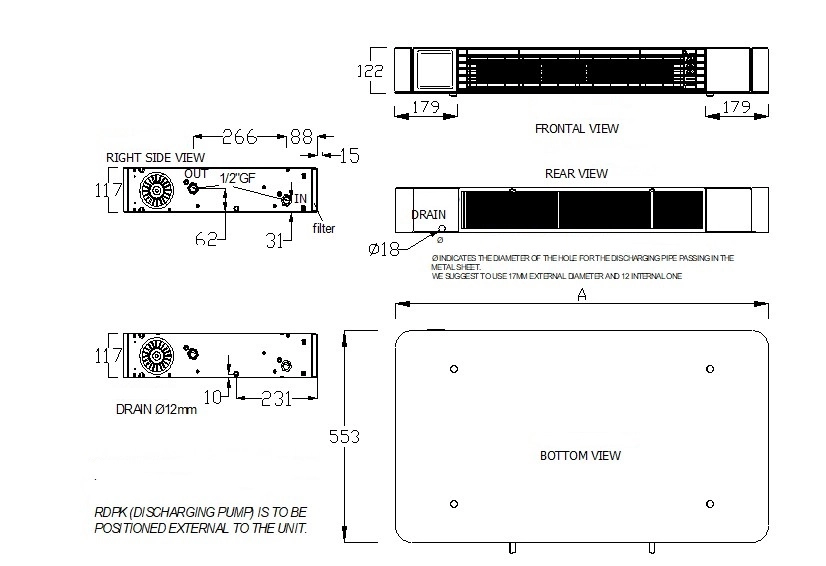

Mõõtmed

vertikaalne paigaldus


Elegantne põrandal seisev ventilaatoriga seade MyCond Silver Glass seeriast.

tehnilised andmed Üksused MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 mC-SG-800T2
A mm 681 873 1065 1257
Netokaal kg 14 18 21 25
Brutokaal kg 18 21 25 29

Mõõtmed

Horisontaalne paigaldus


MyCond Silver Glass seeria põrandale paigaldatava ventilaatoriga seadme mõõtmed.

Tehnilised andmed Üksused MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
A mm 681 873 1065 1257
Netokaal kg 14 18 21 25
Brutokaal kg 18 21 25 29
