Energiatagastusega ventilatsiooniseadmed MV***I-W seeria

MYCONDi energia taaskasutamise ventilatsiooniseadmed on loodud selleks, et tagada maksimaalne mugavus ruumis, konditsioneerides sissepuhkeõhku väljapuhkeõhust tagasi saadava soojuse ja niiskuse abil, vähendades seega märkimisväärselt ruumi jahutamise või kütmise kulusid

Õhuvoolu kiirus: 200 ... 3000 m3/h

Soovid osta või on küsimusi?

Energiatagastusega ventilatsiooniseadmed MV***I-W seeria

Mycond

MVI-seeria

Värske õhu juurdevool läbi rekuperaatori soojustagastuse režiimi puhul või otse möödaviimisrežiimi puhul.

Üldine jõudlus:

Värske õhu juurdevool (200 kuni 3000^m3/h)
Soojuse taaskasutamine: kuni 75 %
Niiskuse tagasisaamine: kuni 65 %
Õhu filtreerimine ja puhastamine
Vaikne ja usaldusväärne töö

Seadmetel on standardne funktsioonikomplekt:

Ventilaatori kiiruse reguleerimine
Neli integreeritud temperatuuriandurit
Soojusvaheti külmumiskaitse
Vaba jahutussüsteem
Intelligentne soojusvaheti sulatussüsteem
Välise elektrilise õhksoojendi juhtimine
Nädalane taimeri
Integreeritavus hoone juhtimissüsteemiga

* Saadaval lisavarustusena

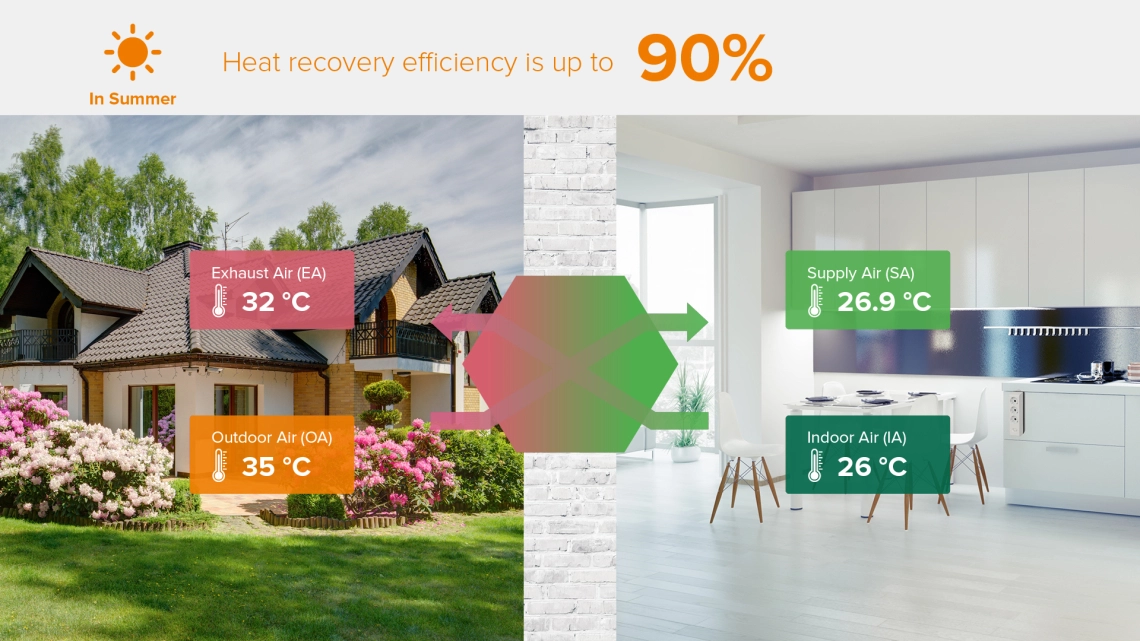

Suvel säästab soojustagastussüsteem kliimaseadmete elektrienergiat, tagastades osa välissoojust tagasi väljapoole.

MyCond MV***I-W suvine ventilatsioonisüsteem koos soojustagastusega

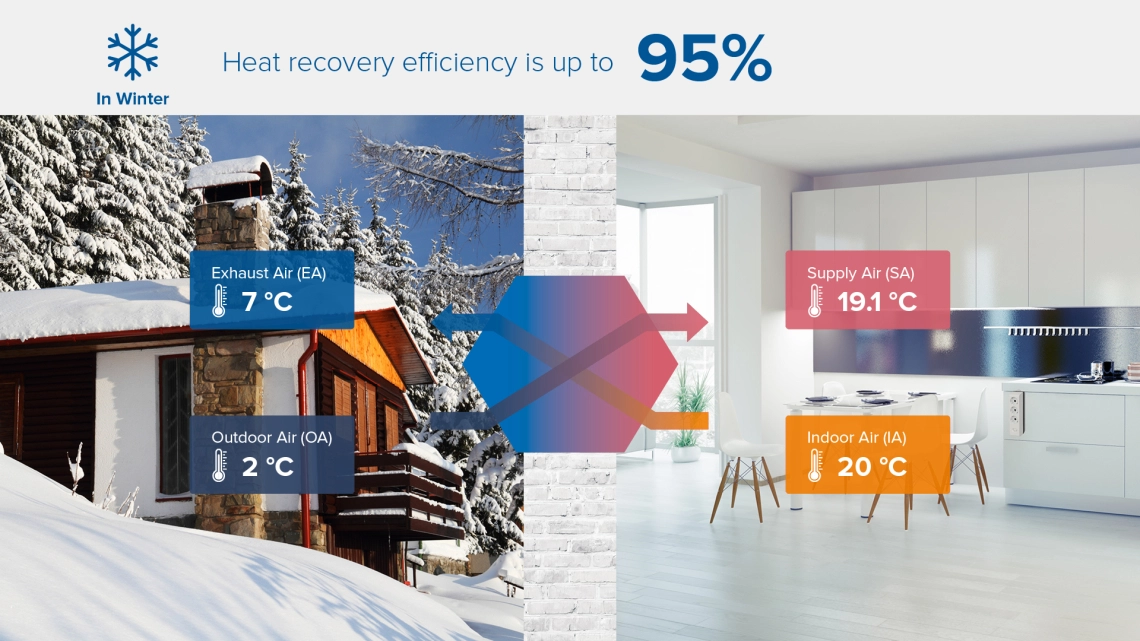

Talvel tagastatakse osa siseruumide soojusest ruumi, mis annab märkimisväärset kokkuhoidu ruumi ja õhu kütmisel.

MyCond MV***I-W talvine ventilatsioonisüsteem koos soojustagastusega

Andmed on esitatud võrdluseks. Palju sõltub siseõhu niiskusest, välisõhu niiskusest, ruumi soojusisolatsioonist, õhukanalite soojusisolatsioonist ja pikkusest jne.

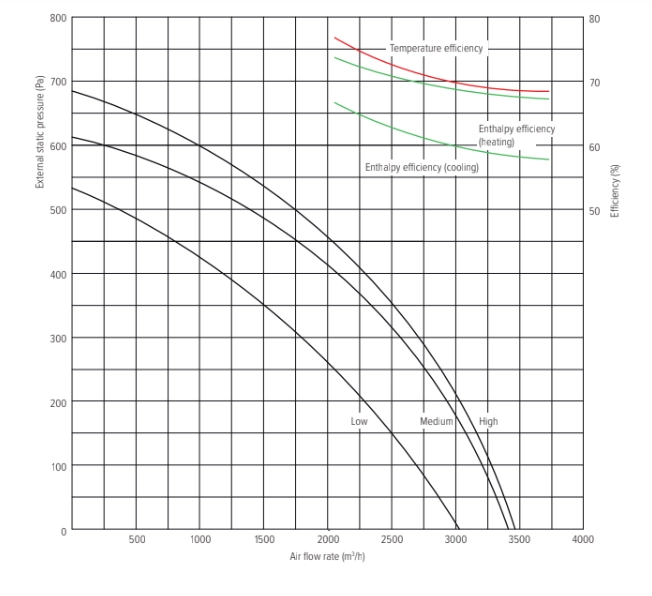

Tehnilised andmed		Seadmed	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
Õhuvooluhulk	kõrge	m³/h	1500	2000	2500	3000
	keskmine	m³/h	1500	2000	2500	3000
	madal	m³/h	1000	1200	2000	2500
Välissurve	kõrge keskmine	Pa Pa	163 135	176 132	200 170	210 180
	madal	Pa	84	1110	140	150
Entalpia kasutegur, jahutus	kõrge keskmine	% %	66 66	62 62	61 61	60 60
	madal	%	69	65	64	63
Entalpia kasutegur, küttimine	high keskmine	% %	70 70	71 71	70 70	69 69
	madal	%	74	73	72	71
Soojusülekanne tõhusus	kõrge keskmine	% %	71 71	71 71	70 70	70 70
	madal	%	74	74	73	73
Müratase	kõrge keskmine	dB(A) dB(A)	51 49	53 51	55 52	57 54
	madal	dB(A)	46	49	50	51
Pinge		V	220-240 V / 1Ph / 50 Hz
Energiatarve		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Töövoolu väärtus		A	2.3/3.6/3.8	3.0/4.6/4.8	4.5/6.0/6.3	6.5/8.7/9.0
Sisendvõimsus		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Toitekaabel		mm²	3х1,5			3х2,5
Juhtkaabel		mm²	2×0.5
Kontroll, standard			Jah (7-päevane kell)
Juhtimine (BMS), Modbus			Jah
Ventilaatori tüüp			AC ventilaatori mootor
Ventilaatori kiirus (sissepuhkeõhk)			3-kiiruseline ventilaatori juhtimine
Ventilaatori kiirus (väljalaskeõhk)			3-kiiruseline ventilaatori juhtimine
Ümbersõit			Jah (automaatne reguleeritavas vahemikus)
Sulatamine			Jah (automaatne reguleeritavas vahemikus)
CO2 kontroll			Lisanduv andur (sisse/välja lülitamine reguleeritavas vahemikus)
Rikkehäire väljundkontaktid			Jah
Tulekahju tõttu sulgemine			Jah
Kaal		kg	110	112	130	142
Mõõtmed	kõrge	mm	1250	1250	1524	1624
	keskmine	mm	1200	1200	1400	1500
	madal	mm	520	520	580	650
Ühenduskanali läbimõõt		mm	380х230-400х320		350х273-500х350	398х285-500х350

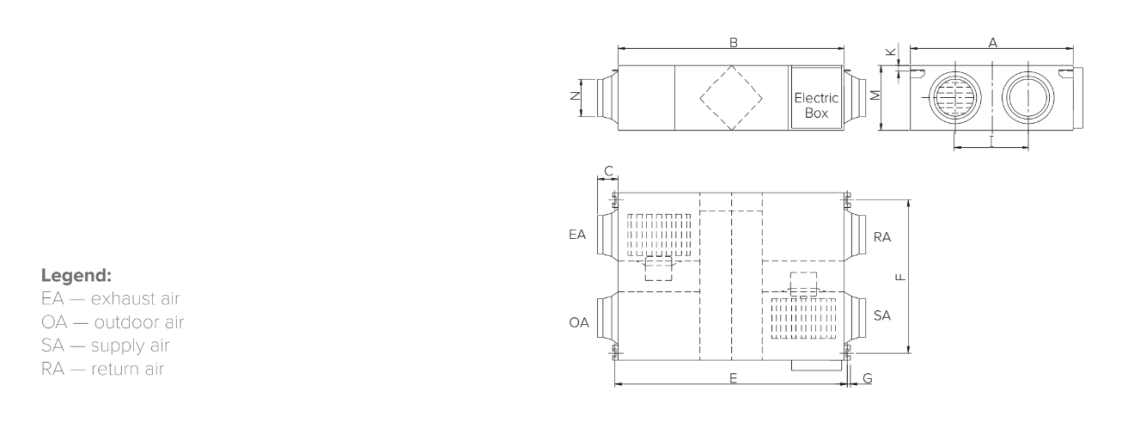

Mõõtmed

Ventilatsiooniseadmed MV200I-W - MV600I-W

Mudel	A	B	C	E	F	G	I	K	M	N	EA	RA	QA	SA
MV200I-W	580	666	100	725	510	19	290	20	264	Ø144	150	150	150	150
MV400I-W	804	744	100	675	862	19	480	111	270	Ø144	150	150	150	150
MV600I-W	904	824	107	754	960	19	500	111	270	Ø194	200	200	200	200

Kõik mõõdud on millimeetrites.

MyCond MV***I-W Üldised mõõtmed - 1

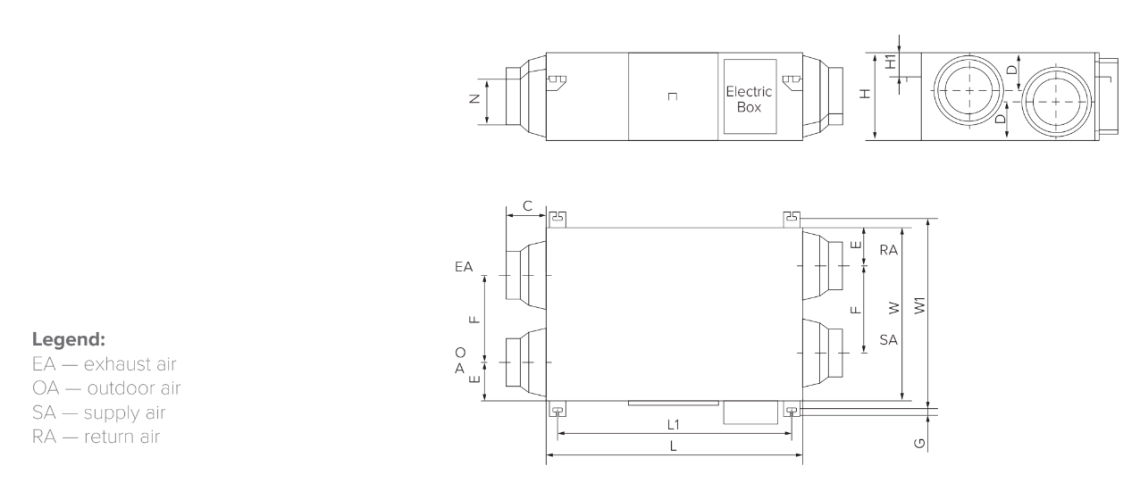

Mõõtmed

Ventilatsiooniseadmed MV900I-W - MV1100I-W

Mudel	L	L1	W	W1	H	H1	N	C	D	E	F	G	EA	RA	QA	SA
MV900I-W	1126	1056	834	891	388	169	Ø242	86	157	152	436	21	250	250	250	250
MV1100I-W	1129	1060	1216	1273	388	171	Ø242	86	147	152	621	21	250	250	250	205

Kõik mõõdud on millimeetrites.

MyCond MV***I-W Üldised mõõtmed - 2

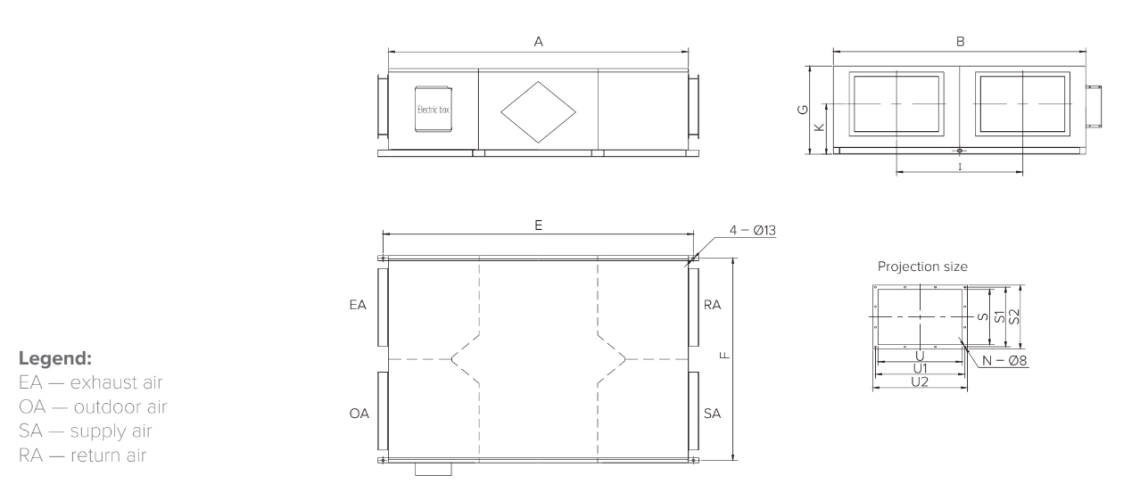

Mõõtmed

Ventilatsiooniseadmed MV1500I-W - MV3000I-W

Mudel	A	B	E	F	G	I	J	K	V	V1	V2	W	W1	W2	S	S1	S2	U	U1	U2	M	N
MV1500I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2000I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2500I-W	1524	1400	1574	1370	580	700	334	335	273	298	323	350	375	400	350	375	400	500	525	550	10	12
MV3000I-W	1624	1500	1674	1470	650	750	400	405	285	310	335	373	398	423	350	375	400	500	525	550	10	12
