Hüdroboks

Mycond hüdroplokk võimaldab kasutada VRF-süsteeme, et pakkuda kasutajatele mugavat kliimaseadet, sooja vee soojendamist ja sooja tarbevee soojendamist. See lahendus sobib nii elamu- kui ka äripiirkondadesse, näiteks elamutesse, büroohoonetesse, hotellidesse, haiglatesse jne.

Jahutusvõimsus: 7 ... 28 kW

Küttevõimsus: 9 ... 31 kW

Soovid osta või on küsimusi?

Peamised omadused:

Integreeritud lahendused (ATA, ATW, DHW) ühes süsteemis
Stiilne välimus
Vee väljalasketemperatuur kuni 50ºC.
Mitme mooduli kombinatsioon suurema võimsusvajaduse jaoks
Seinale paigaldatav tüüp, mis säästab ruumi
Ühendatav MRF S
Lihtne hooldus tänu patenteeritud konstruktsioonile

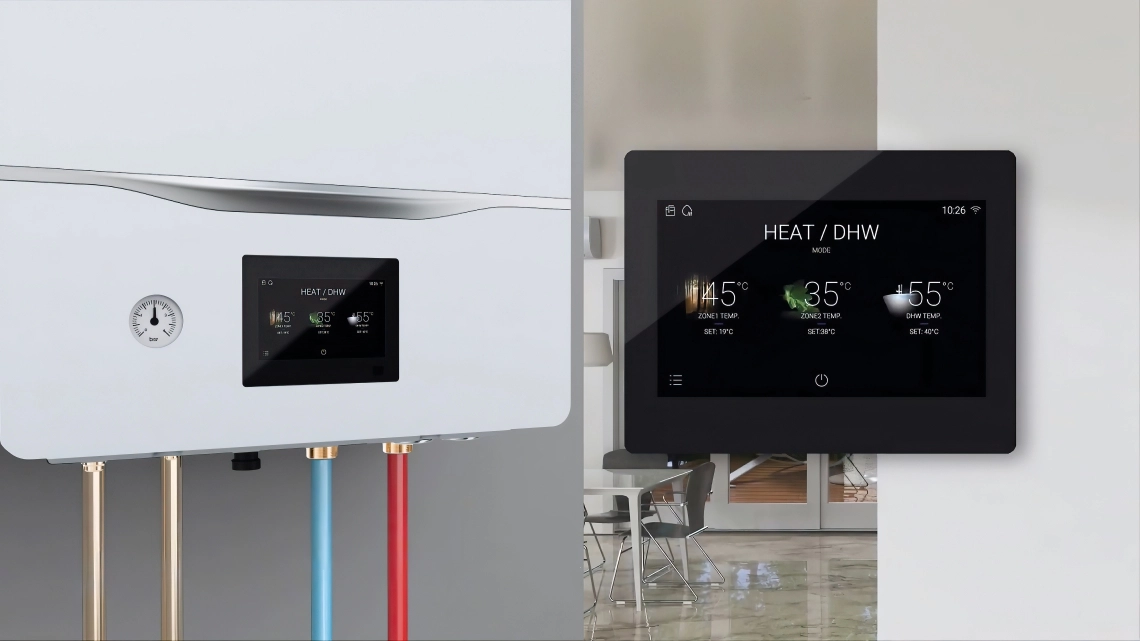

MyCond Hydro boxi puutetundlik juhtpaneel

Lihtne juhtimine

5-tolline värviline kontroller täieliku puuteekraaniga.

Täielikud hüdraulikakomponendid

Siseüksus koosneb järgmistest põhikomponentidest: Pump (v.a 96 suurus), paisupaak (v.a 96 suurus), plaatsoojusvaheti, ohutusrühm, rõhkude vahe lüliti, veemõõtja, veefilter.

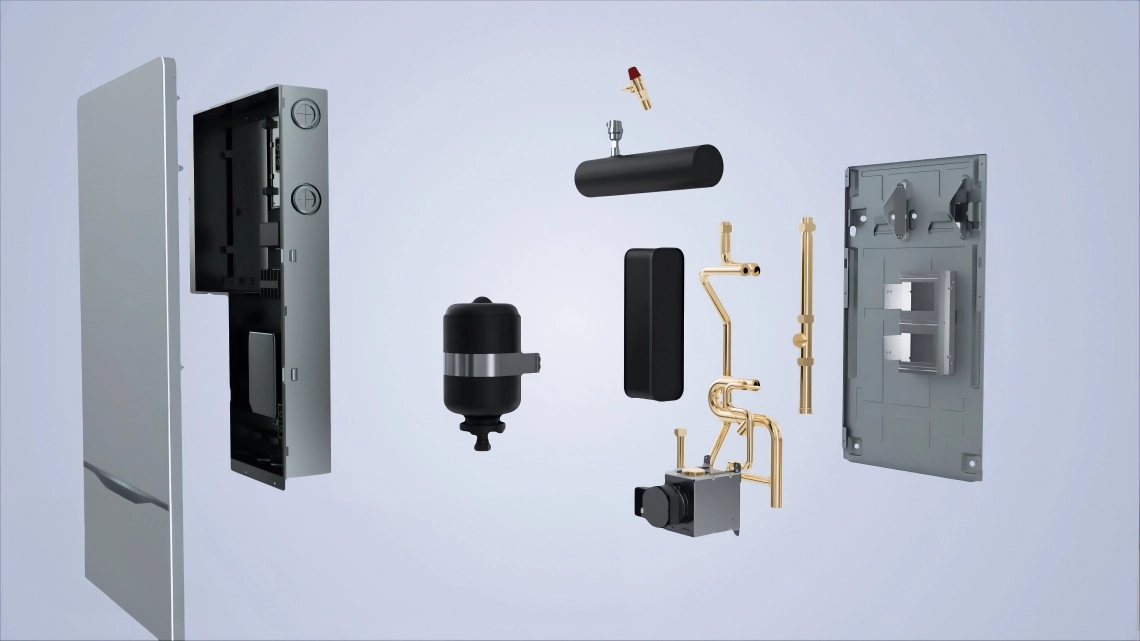

MyCond Hydro karbi sisekomponentide konstruktsioon

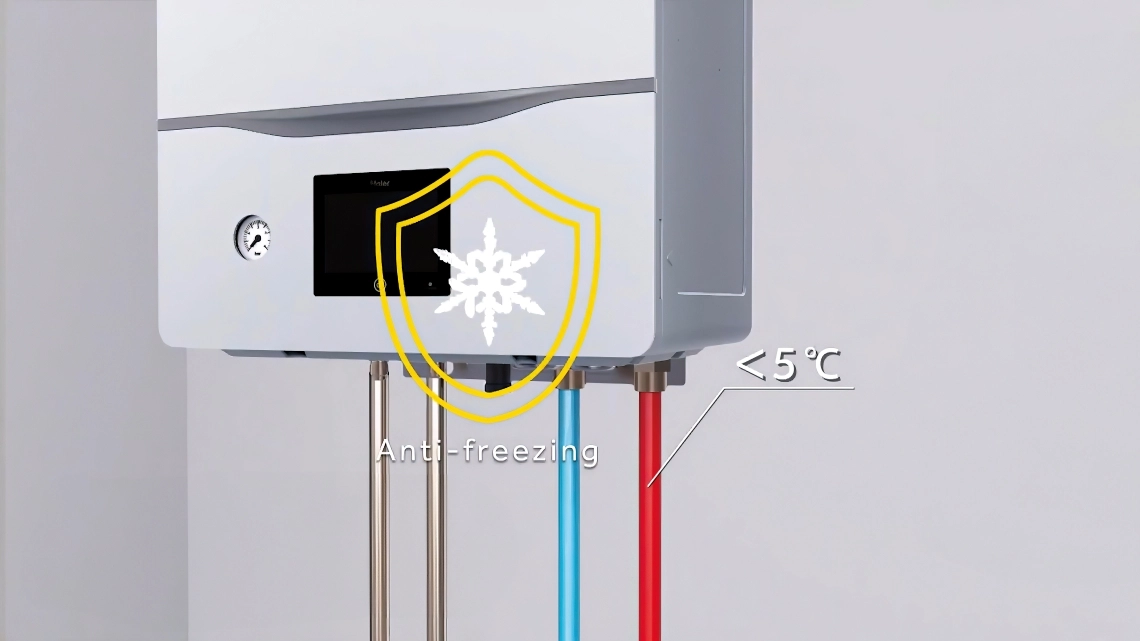

MyCond Hydro karbi külmakindlus

Külmumisvastane funktsioon

Kaitseb hüdraulilisi osi kahjustuste eest.

Tsirkulatsioon külmakindluseks

Kui temperatuur langeb teatud tasemeni, mis näitab, et võib tekkida külm või jää, aktiveerub külmakindlusfunktsioon.

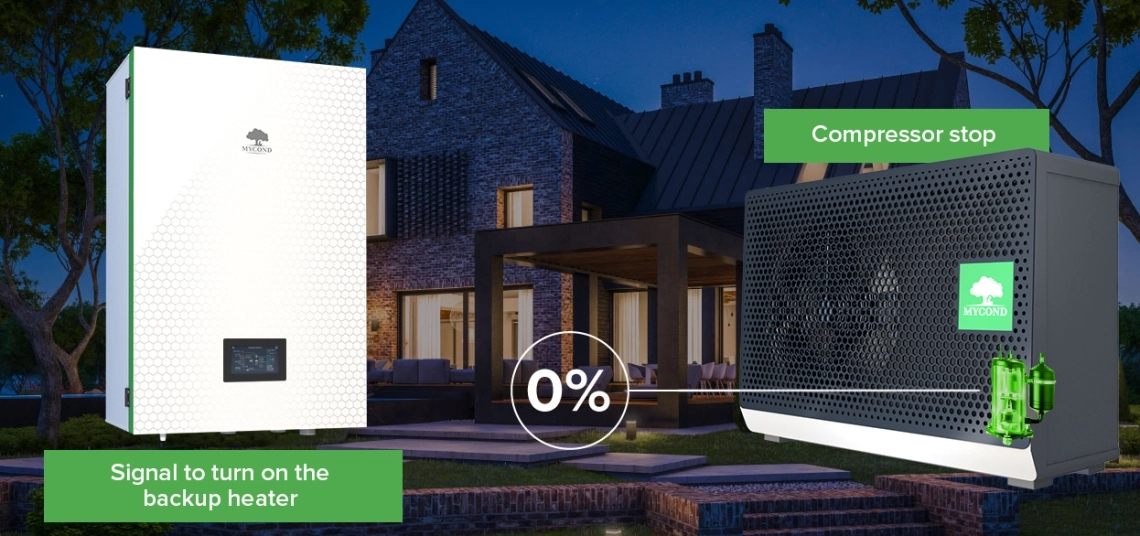

MyCond Hydro boxi ringlus külmakindluseks

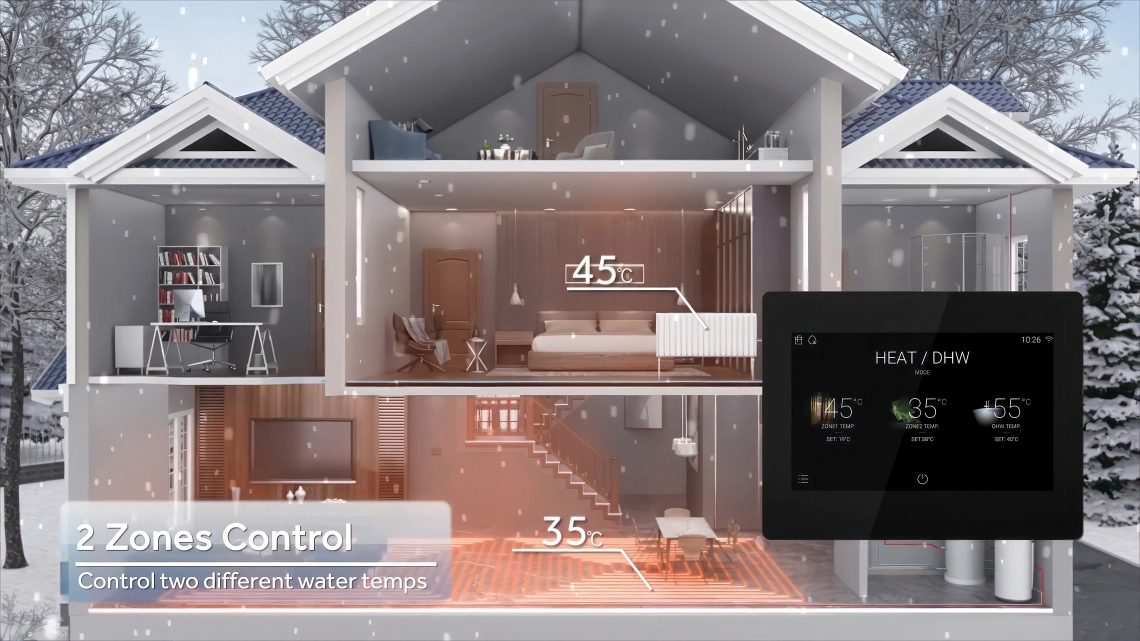

MyCond Hydro box kaks eraldi vooluahelat, millel on erinevad nõuded

Kahe eraldi ringluse juhtimine erinevate nõuetega ruumide jaoks

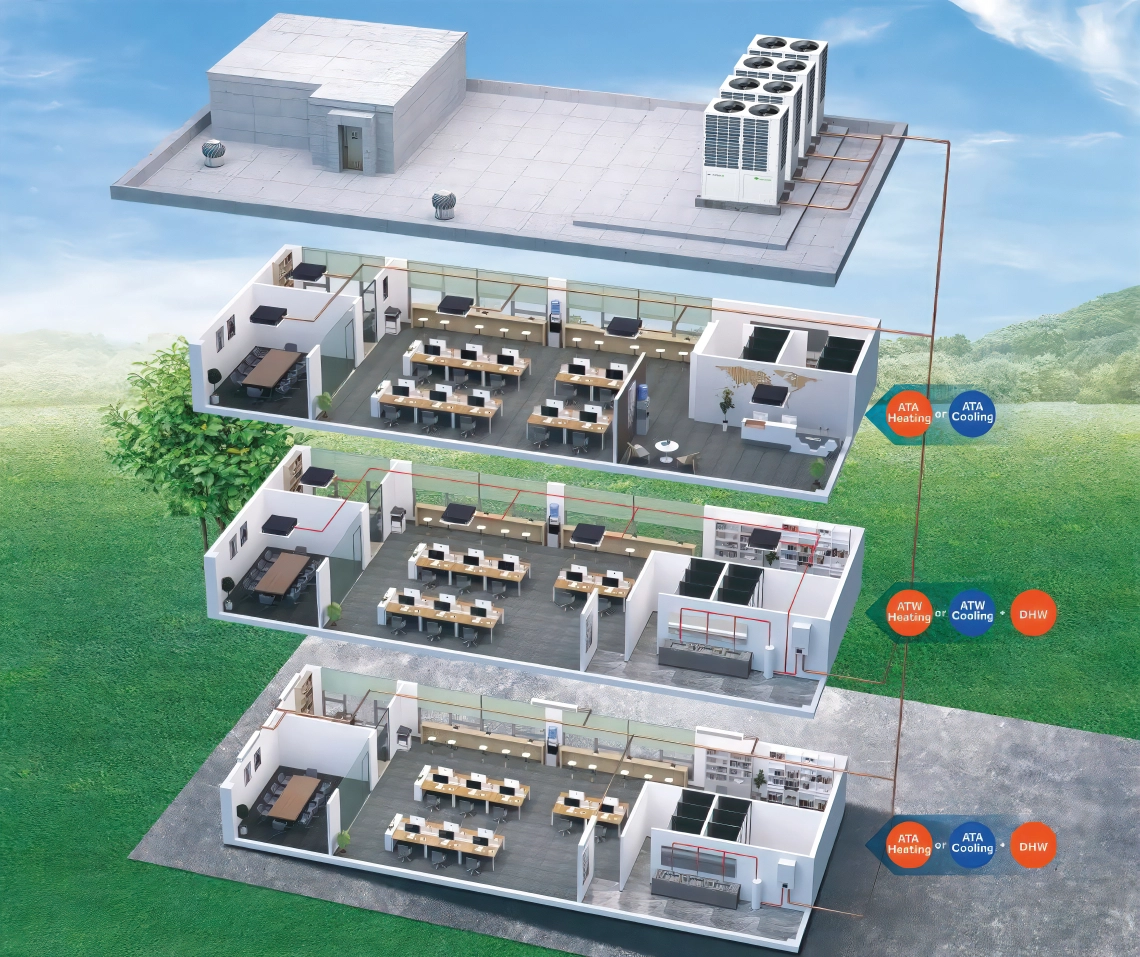

MyCond Hydro box kütte-, jahutus- ja soojaveesüsteem ärikeskuse jaoks

Mudel/sisseehitusseade		Seadmed	MHUW-24X1EV2AD	MHUW-48X1EV2AD	MHUW-96X1EV2AN
	Jahutus (1)	kW	7	14	28
Nominaalne võimsus	Küte (2)		9	16	31
Mõõtmed Ühik	K /S / S		850/ 480 / 310	850/ 480 / 310	850/ 480 / 310
Kaaluühik		kW	56	56	52
Paigaldamise koht	Siseruumides/väljas		Siseruumides	Siseruumides	Siseruumides
	Ainult hüdromoodul	%	80-100%	80-100%	80-100%
	Vesikarp+IDUd	%	Kokku 50-130% (hüdroplokk 0-80%)
Jahutamine Keskkond	Min. - Max.		10~43	10~43	10~43
Jahutusvee pool	Min. - Max.	°C	5~20	5~20	5~20
Küte Keskkond	Min. - Max.	°C	-20~24	-20~24	-20~24
Vee pool	Min. - Max.	°C	20~50	20~50	20~50
Helirõhu tase	Jahutamine/kuumenemine	dB(A)	29/ 32	29/ 32	29/ 32
Helivõimsuse tase		dB(A)	42	46	48
Vee vooluhulk	Min-standard	L/min	18/26	32/46	63/90
Veeringe torustiku läbimõõt	Sisselaskeava	tolli^,,	1	1	1-1/4
	Väljalaskeava	tolli^,,	1	1	1-1/4
Külmutusaine tüüp			R410A	R410A	R410A
Gaasipool - ühendustüüp		mm	15.88	15.88	19.05
Vedelikupool - ühendustüüp		mm	9.52	9.52	9.52
Toiteallikas		Ph / Hz/ V	1/ 50/ 220~240	1/ 50/ 220~240	1/ 50/ 220~240
Odu ühilduvus			mRV S

(1) Temp 35°C - LWE 18°C (ST=5°C)
(2) ST/WT 7°C/6°C - TC35°C (STT=5°C)

Mõõtmed

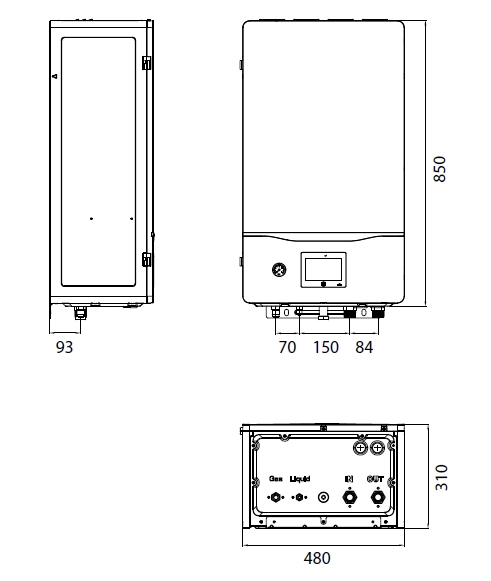

MyCond Hydro kasti üldmõõtmed - 1

Mõõtmed

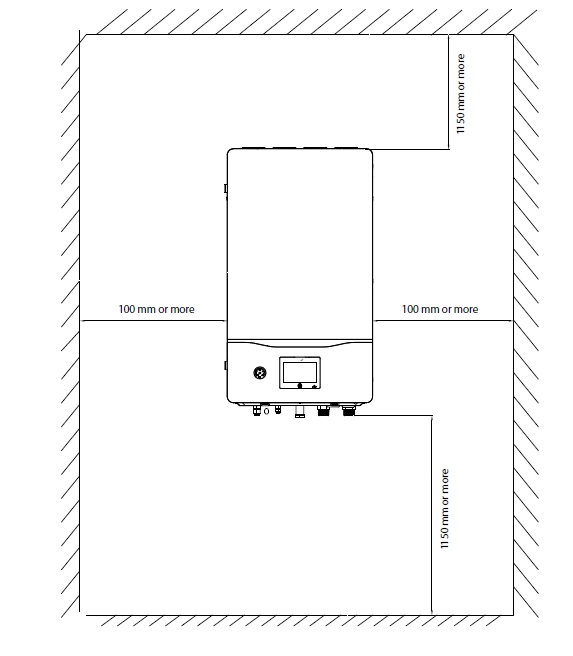

MyCond Hydro kasti üldmõõtmed - 2
