Keskmine ESP kanal

Paindlikkuse tagamine erinevate paigaldussituatsioonidega kohanemiseks
Jahutusvõimsus: 1.5 ... 16 kW
Küttevõimsus: 1.7 ... 18 kW

Soovid osta või on küsimusi?
Keskmine ESP kanal

Sisseehitatud UV-C-kiirguse kiirguse moodul teostab tõhusa ja
tõhusa õhusteriliseerimise nii seadme spiraali pinnal kui ka seda läbival õhul
. Selle mooduli toimivus on sertifitseeritud
sõltumatu laboratooriumi Texcell poolt.

Peamised omadused:

  • Sisseehitatud UV-C-kiirguse kiirguse moodul steriliseerib tõhusalt ja tulemuslikult nii seadme spiraali pinda kui ka seda läbivat õhku.
  • Selle mooduli toimivus on sertifitseeritud sõltumatu laboratooriumi Texcell poolt.

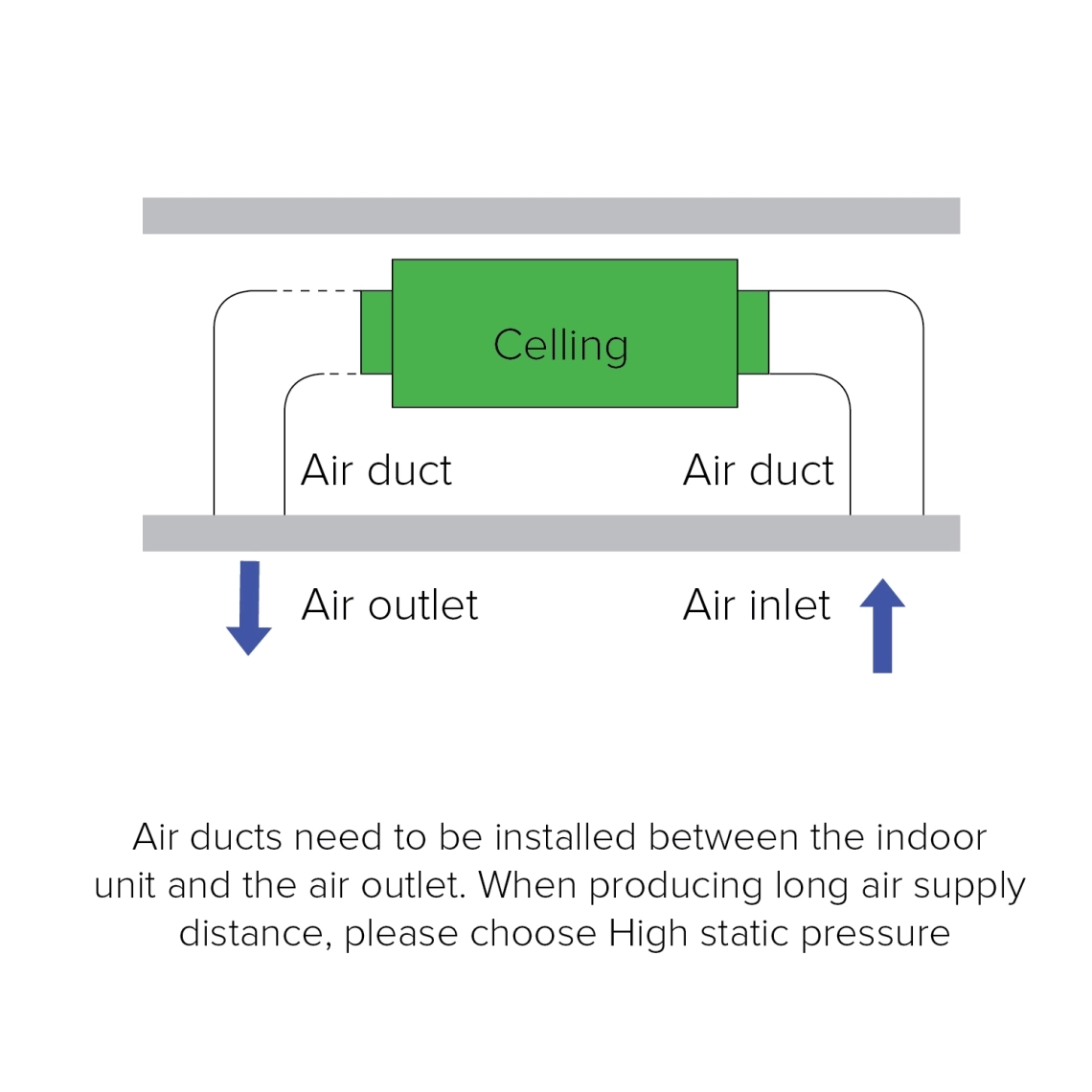

MyCond Medium ESP kanalite ühendusdiagramm

Staatiline rõhk valikuline, vastab erinevatele vajadustele

Vastavalt kasutajate vajadustele saab staatilist rõhku reguleerida traatjuhtmete kontrolleri abil, selle asemel, et muuta traditsiooniliselt punast ja valget klemme. Kogu seeria maksimaalne staatiline rõhk võib ulatuda 100Pa.

Õhukanali ühendus rohkem ruumi jagada

Seade saab ühendada mitu ruumi õhukanali kaudu ja seda saab paindlikult korraldada vastavalt erinevatele majatüüpidele, üks kliimaseade, mitme ruumi jagamine.

MyCond Medium ESP kanalilahendus keerulise kujuga ruumide jaoks

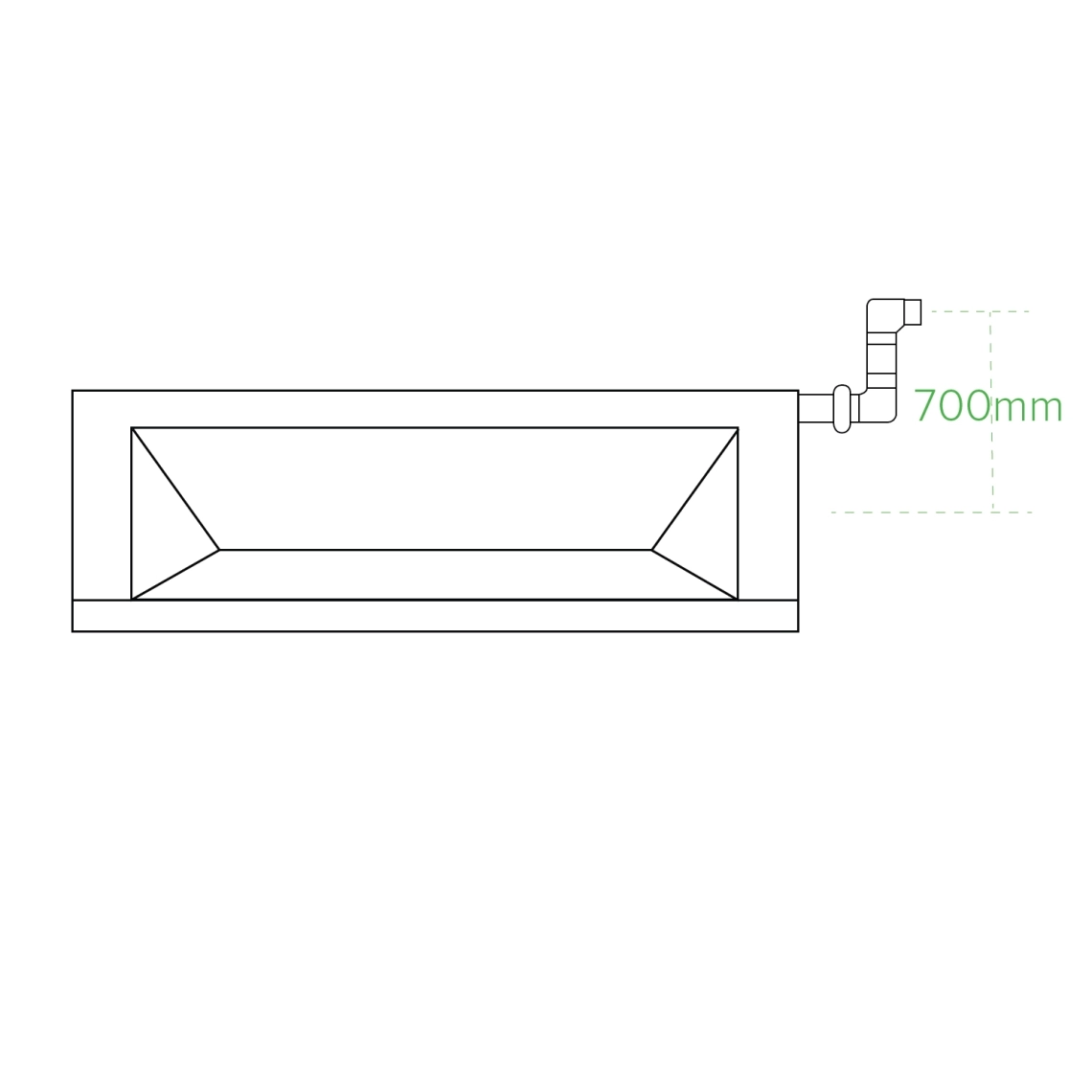

MyCond Medium ESP kanalisatsioonipumpade tõstekõrgus kuni 700 mm

Kõrge tõstetav äravoolupump

Standardne kondensaatvee tõstepump, standardne pea 700mm ja sisseehitatud ujuvlüliti, mugav teha koostööd saidi tegeliku olukorraga, kondensaatvee väljavooluga kliimaseadme.

Paigaldatud vahelduvvooluventilaatori mootor

Siseruumides võimaldab reguleerida ühekordset kokkusurumist kasutaja juhtmega kontrolleri abil.

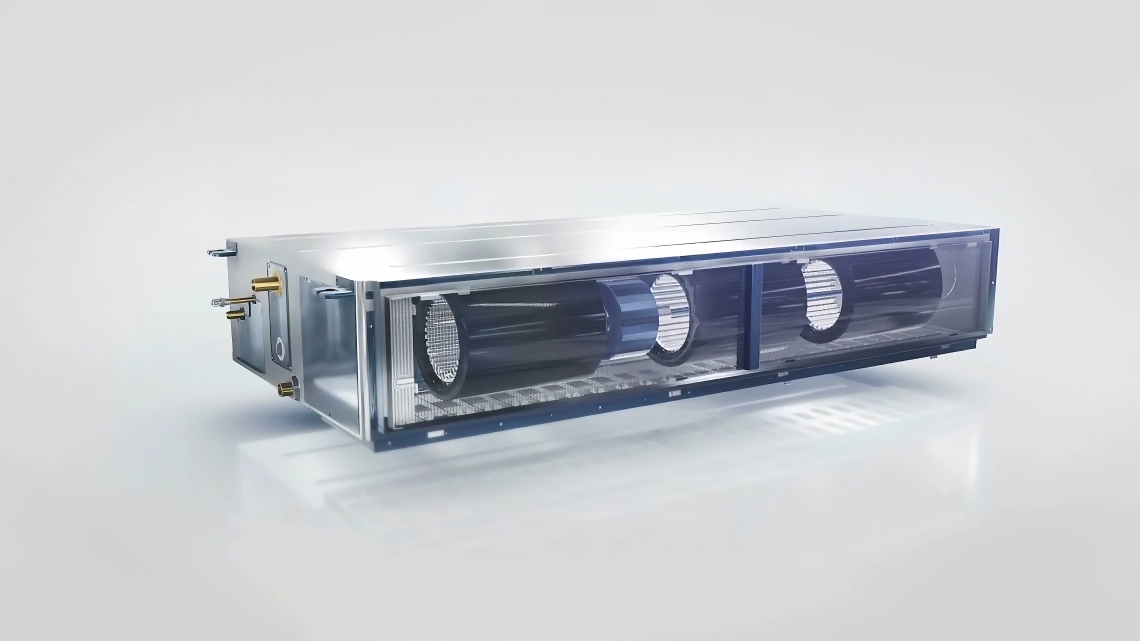

MyCond Medium ESP kanali kompaktne disain kahe ventilaatoriga

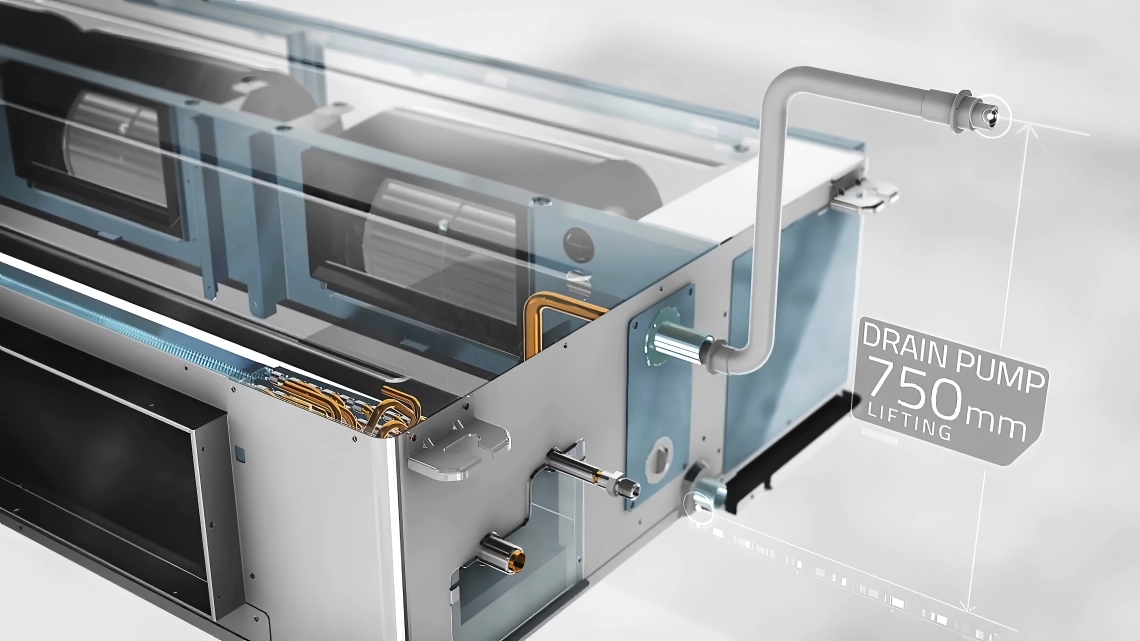

MyCond Medium ESP kanalisatsioonipumpade tõstevõime kuni 750 mm

Sisseehitatud kondensaadipump

Seadmetel on sisseehitatud suure tõstevõimega - kuni 450 mm - kondensaadipump.

Paindlikumad

Kolm äravooluteed.

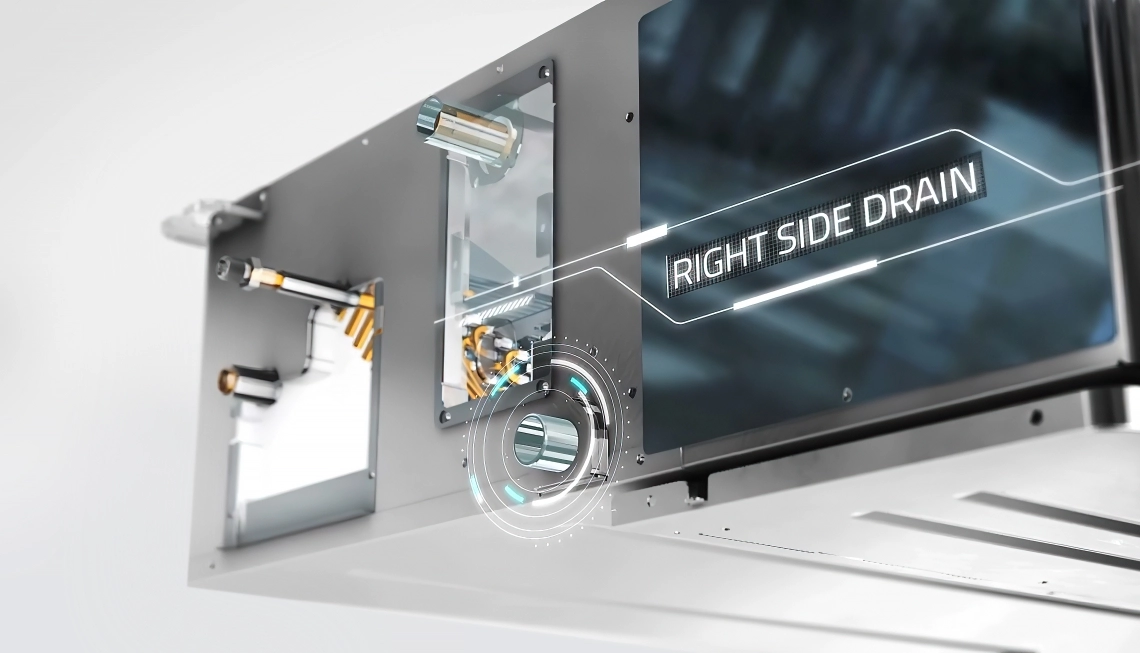

MyCond Medium ESP kanalisatsioonitoru paremal küljel

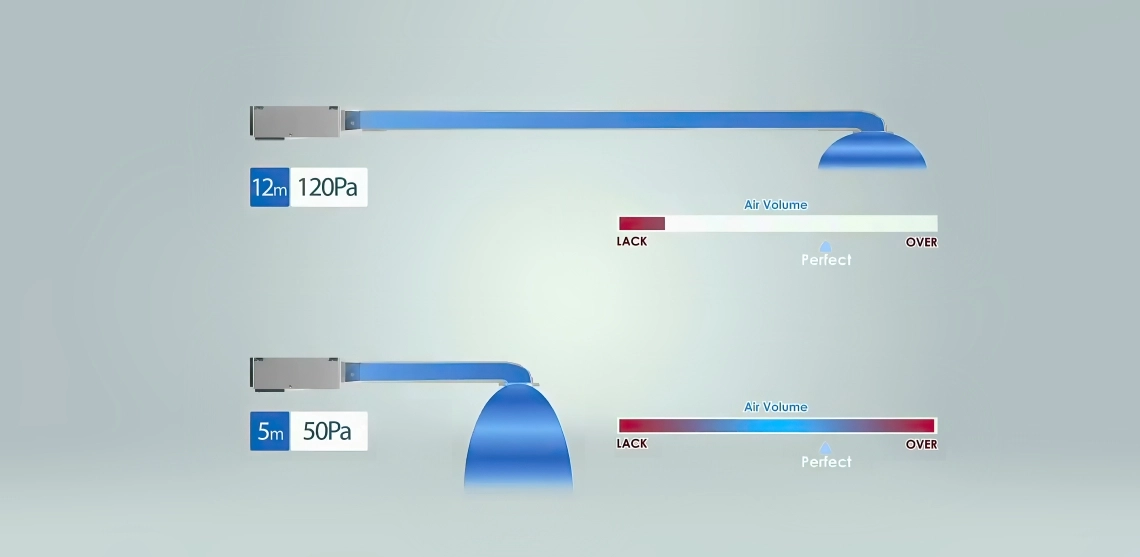

MyCond Medium ESP kanal optimaalne õhuvool 50-120 Pa juures

Õhu sisselaskekonfiguratsioon

Moodul koos elektriliste komponentidega asub otse võre all, mis võimaldab lihtsaid hooldustoiminguid.

Tehnilised andmed Üksused MIDJ-
05X1EV2AA
MIDJ-
07X1EV2AA
MIDJ-
09X1EV2AA
MIDJ-
12X1EV2AA
MIDJ-
16X1EV2AA
MIDJ-
18X1EV2AA 18X1EV2AA
MIDJ-
24X1EV2AA
MIDJ-
28X1EV2AA
MIDJ-
30X1EV1AA
MIDJ-
38X1EV1AA
MIDJ-
48X1EV1AA
MIDJ-
54X1EV1AA
Võimsus
Jahutus kW 1,50 2,20 2,80 3,60 4,50 5,60 7,10 8,00 9,00 11,20 14,00 16,00
Küttekulud kW 1,70 2,50 3,20 4,00 5,00 6,30 8,00 9,00 10,00 13,00 16,30 18,00
Elektrilised parameetrid
Toitevarustus Ph/V/Hz 1/220~230/50/60
Ventilatsioon
Õhuvool (H/M/L) m3/h 515/
440/390
545/
470/390
545/
470/390
570/
495/420
700/
625/550
915/
765/640
1275/
1050/875
1275/
1050/875
1450/
1200/1000
2000/
1700/1400
2150/
1700/1400
2350/
1950/1600
Helirõhk
(H/M/L)
dB(A) 29/27/25 30/28/25 30/28/25 31/29/27 32/30/28 33/31/29 34/31/29 35/33/30 36/33/30 38/35/32 40/36/32 42/38/34
Helivõimsus
(H/M/L)
dB(A) 41/39/37 42/40/37 42/40/37 43/41/39 44/42/40 45/43/41 46/43/41 47/45/42 48/45/42 50/47/44 52/48/44 54/50/46
Paigaldamine - mõõtmed
Netomõõtmed
(BxSxK)
mm 700x700x248 1100x700x248 1500x700x248
Pakendatud seade
mõõtmed
(BxTxK)
mm 932x835x280 1332x835x280 1698x857x305
Neto/bruto
kaal
Kg 27,0/
32,0
27,0/
32,0
27,0/
32,0
27,0/
32,0
28,5/
33,5
36,8/
43,4
36,8/
43,4
36,8/
43,4
39,4/
45,4
48,3/
56,5
51,3/
59,5
51,3/
59,5
Ø Vedelikutoru mm
(tolli)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
6,35
(1/4)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
Ø Gaasitoru mm
(tolli)
9,52
(3/8)
9,52
(3/8)
9,52
(3/8)
12,70 (1/2) 12,70 (1/2) 12,70 (1/2) 15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
15,88
(5/8)
Staatiline rõhk
(Standard/Max.)
Pa 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/180 20/180 20/180 20/180

Mõõtmed

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDJ-38X1EV1AA MIDJ-48X1EV1AA MIDJ-54X1EV1AA

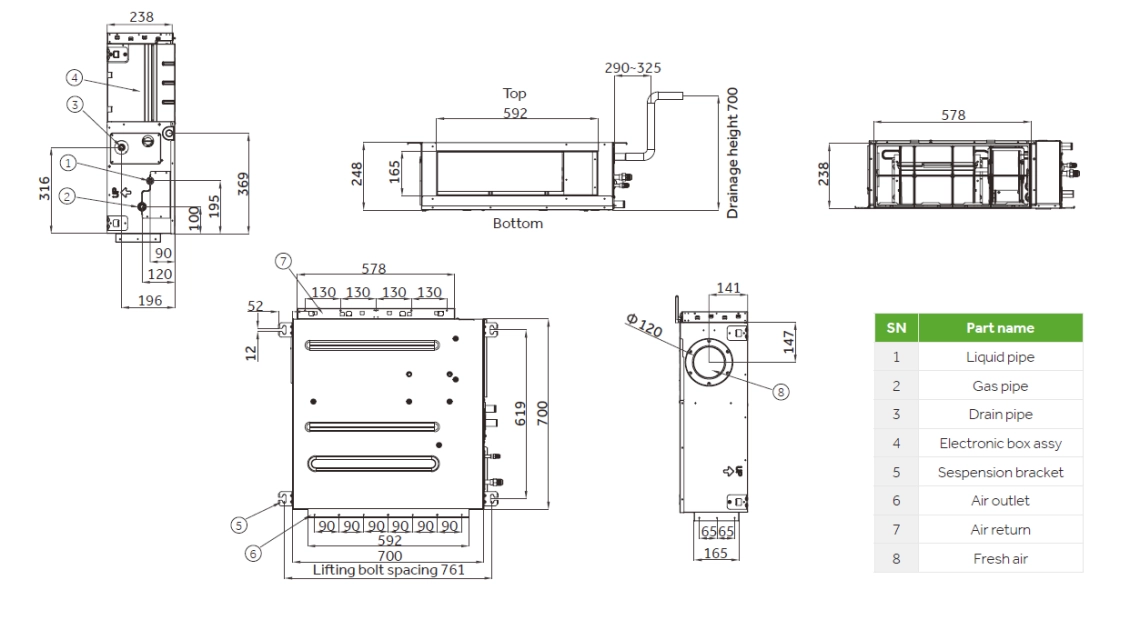

MyCond Medium ESP kanal Üldised mõõtmed - 1

Mõõtmed

MIDJ-05X1EV2AA MIDJ-07X1EV2AA MIDJ-09X1EV2AA MIDJ-12X1EV2AA MIDJ-16X1EV2AA MIDJ-16X1EV2AA

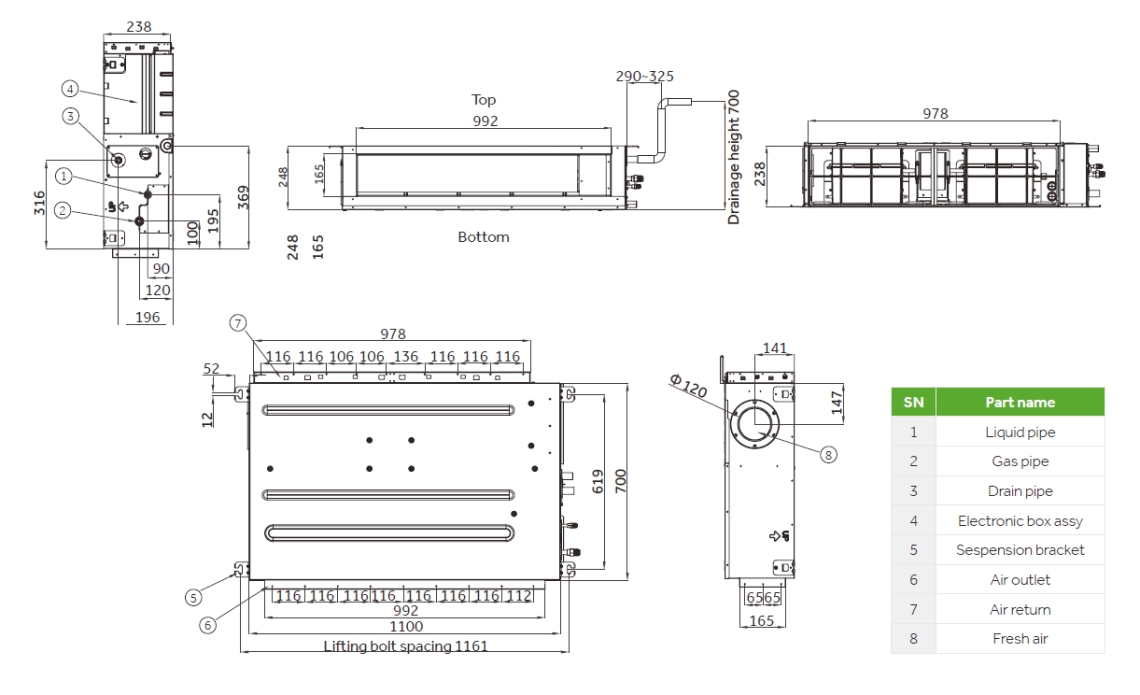

MyCond Medium ESP kanal Üldised mõõtmed - 2

Mõõtmed

MIDJ-18X1EV2AA MIDJ-24X1EV2AA MIDJ-28X1EV2AA MIDJ-30X1EV1AA

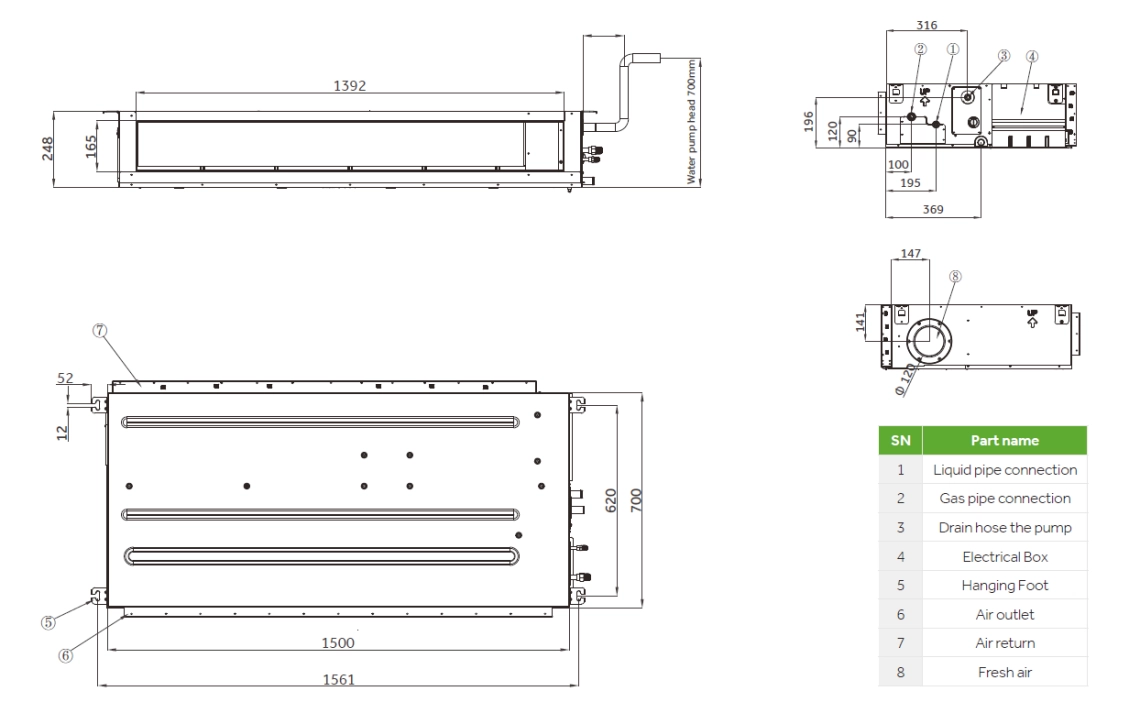

MyCond Medium ESP kanal Üldised mõõtmed - 3
