Keskmise ESP-kanaliga ventilaatorikontuurseadmed HPL-seeria

Need keskmise rõhu kanaliga ventilaatoriga varustatud ventilaatorikombainid on ette nähtud õhu tarnimiseks pikkade torustike kaudu ning toetavad nii horisontaalset kui ka vertikaalset paigaldust. Seadmed sobivad elamutesse, kontoritesse, haridus- ja kaubanduskeskustesse
Jahutusvõimsus: 2,93 ... 11,29 kW
Küttevõimsus: 3,31 ... 13,13 kW

Soovid osta või on küsimusi?
Keskmise ESP-kanaliga ventilaatorikontuurseadmed HPL-seeria

Ventilaatorkonveieril on 7 standardmõõdu erineva õhuvoolu võimsusega (340 kuni 2100m3/h), millest igaüks on varustatud 3- või 4-realise konveieriga ning 4-torusüsteemide puhul on võimalik lisada 1- või 2-realine konveier. See on kõige täielikum valik, mis sobib ideaalselt kõigi kliimaseadmete vajaduste rahuldamiseks.

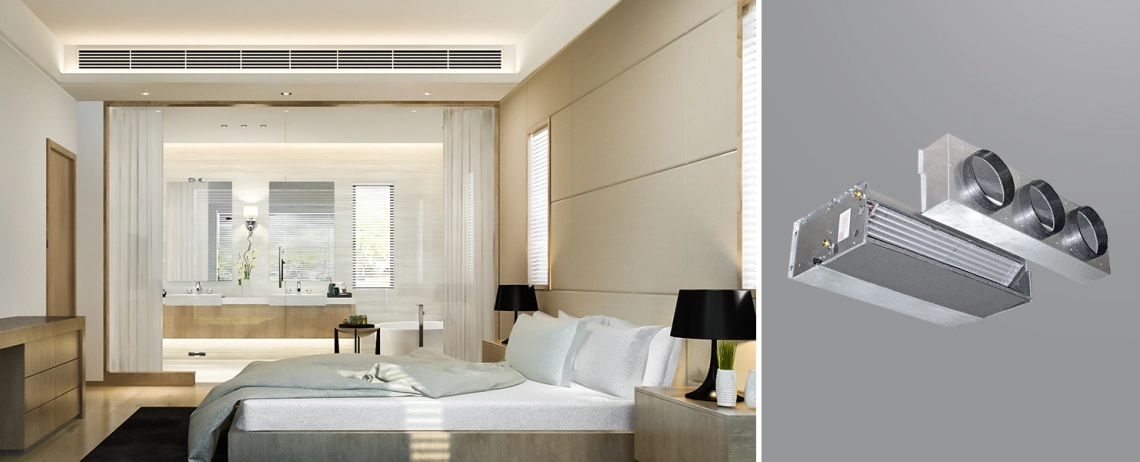

MyCond HPL Kaasaegne hotellituba, milles on keskmise ESP-kanaliga ventilaatoriga soojuspuhasti.

Peamised omadused :

  • Kõrge mugavuse tase
  • Lai tööpiirkond
  • Staatiline rõhk kuni 80 Pa
  • Tsingitud terasest korpus
  • Kõrge tõhususega vasest soojusvaheti
  • Staatiliselt ja dünaamiliselt tasakaalustatud ventilaator äärmiselt vaikseks tööks
  • Paigaldamine horisontaalses ja vertikaalses asendis

MyCond HPL-seeria Medium ESP kanali ventilaator-konveieriga seadme energiatõhusust tutvustav pilt.

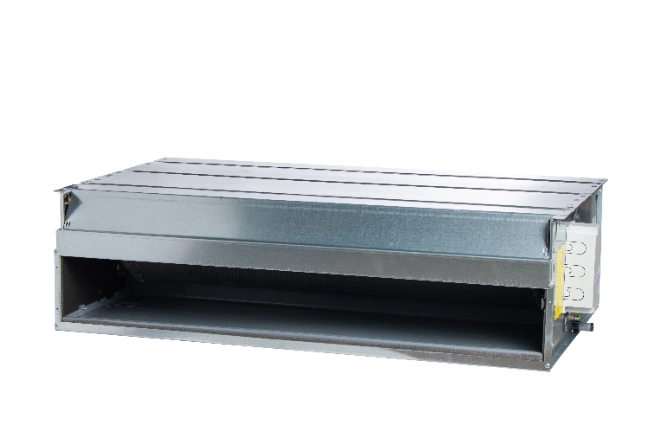

Pilt suure võimsusega MyCond HPL seeria keskmise ESP-kanaliga ventilaator-konveieriga seadmest töötavast seadmest.

Eelised :

  • Korpus on valmistatud 1 mm tsingitud terasest ja isoleeritud 3 mm polüolefiinvahuga (klass M1).
  • Ventilaatoritel on alumiiniumist või plastist labad.
  • 5-käiguline mootor on paigaldatud vibratsioonivastastele alustele. Konstruktsioonil on automaatse lähtestamisega sisemine termokaitse (kaitseklass IP 20, klass B).
  • Soojusvaheti ei sobi kasutamiseks korrosiivses keskkonnas, kus see võib olla korrosioonile avatud. Ühendused asuvad vasakul pool, vaadates seadme õhuväljundist.
  • Kondensaadialus on valmistatud plastist. L-kujuline konstruktsioon võimaldab paigaldada ventilaatorikontuuri kas horisontaalsesse või vertikaalsesse asendisse.
  • Filter on valmistatud tsingitud terasraamile pingutatud polüpropüleenkiust. Raam on paigaldatud spetsiaalsetesse juhikutesse, et filtrit oleks hoolduse ajal lihtne eemaldada ja paigaldada.

Keskmise ESP-kanaliga ventilaatorite skeem MyCond HPL-seeria omadused.

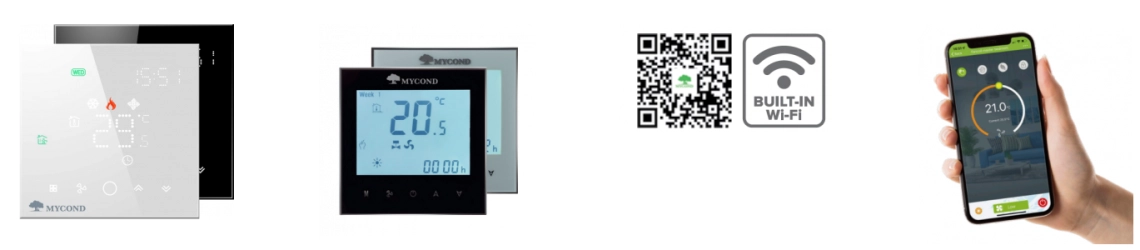

Optimaalne automaatika komplekt taskukohase ja lihtsa juhtimise jaoks nutitelefoni abil

MyCond HPL-seeriasse kuuluv elegantse kanaliga ventilaatoriga seade, mis on paigaldatud moodsasse elutuppa.

3-realised fan coil seadmed, 2-torulised mudelid. Tehnilised andmed

Tehnilised andmed

Üksused HPL 13 HPL 23 HPL 33 HPL 43 HPL 53 HPL 63 HPL 73
Õhuvool m3/h 535 860 1115 1340 1375 1635 2100
Jahutusvõimsus kW 2,93 4,47 6 6,74 7,24 8,56 9,89
Küttevõimsus kW 3,31 5,18 6,99 8,11 8,38 9,5 11,54
Võimsus mootori sisendvõimsus W 55 110 126 175 174 166 245
Helivõimsus (Lw) dB(A) 51 55 57 63 62 61 66
Sisselaske-/väljalaske veetoru 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Kondensaaditoru mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

4-realised ventilaatorikütteseadmed, 2-torulised mudelid. Tehnilised andmed

Tehnilised andmed Seadmed HPL 14 HPL 24 HPL 34 HPL 44 HPL 54 HPL 64 HPL 74
Õhuvool m3/h 535 860 1115 1340 1375 1635 2100
Jahutusvõimsus kW 3,37 5,45 6,95 7,42 8,01 9,55 11,29
Küttevõimsus kW 3,6 5,76 7,32 8,57 8,84 10,62 13,13
Võimsus mootori sisendvõimsus W 55 110 126 175 174 166 245
Helivõimsus (Lw) dB(A) 51 55 57 63 62 61 66
Sisselaske-/väljalaske veetoru 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Kondensaaditoru mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

3+1-realine ventilaator-konvektor, 4-torulised mudelid.Spetsifikatsioonid

Tehnilised andmed Seadmed HPL 13-4T/1R HPL 23-4T/1R HPL 33-4T/1R HPL 43-4T/1R HPL 53-4T/1R HPL 63-4T/1R HPL 73-4T/1R
Õhuvool m3/h 535 860 1115 1340 1375 1635 2100
Jahutusvõimsus kW 2,93 4,47 6 6,74 7,24 8,56 9,89
Küttevõimsus kW 2,5 3,7 4,87 5,48 5,79 6,93 8,12
Võimsus mootori sisendvõimsus W 55 110 126 175 174 166 245
Helivõimsus (Lw) dB(A) 51 55 57 63 62 61 66
Sisselaske-/väljalaske veetoru 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2"
Kondensaaditoru mm DN15 DN15 DN15 DN15 DN15 DN15 DN15

Omadused on esitatud järgmiste tööparameetrite puhul:
Staatiline rõhk: 0Pa
JÄÄTMINE: sisselaskeõhu temperatuur +27 °C kuiv. temperatuur, +19 °C niiskus. term. Sisselaske-/väljalaskevee temperatuur. +7/12 °C.
KÜTE: õhu temperatuur sissepääsu juures +20 °C. Sisselaskevee/väljalaskevee temperatuur. +50/45 °C.
Küte 4-torusüsteem: õhutemperatuur sissepääsu juures +20 °C. Sisselaskevee/väljalaskevee temperatuur. +65/55 °C.

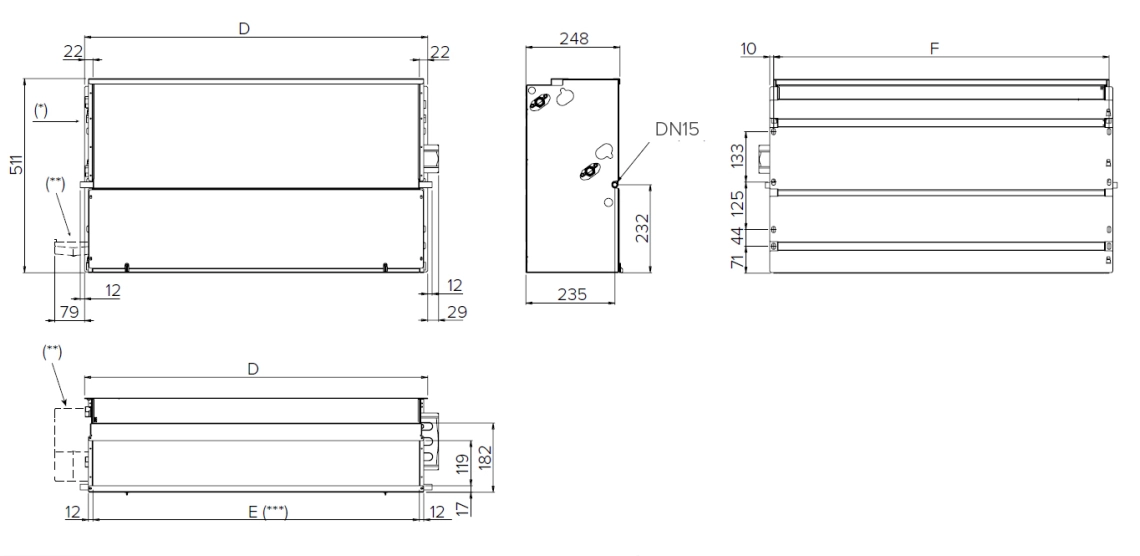

Vertikaalne paigaldus

MyCond HPL-seeria kanali ventilaator-konveieriga seadme energiatõhususe skemaatiline joonis.

Märkus:
(*) - spiraalide ühendused vasakul
(**) - Täiendav kondensaadikast (lisavarustus)
(***) - sisselaskeraami mõõtmed: E x 119 mm
(****) - Välisläbimõõt: E x 119 mm (****) - välisläbimõõt

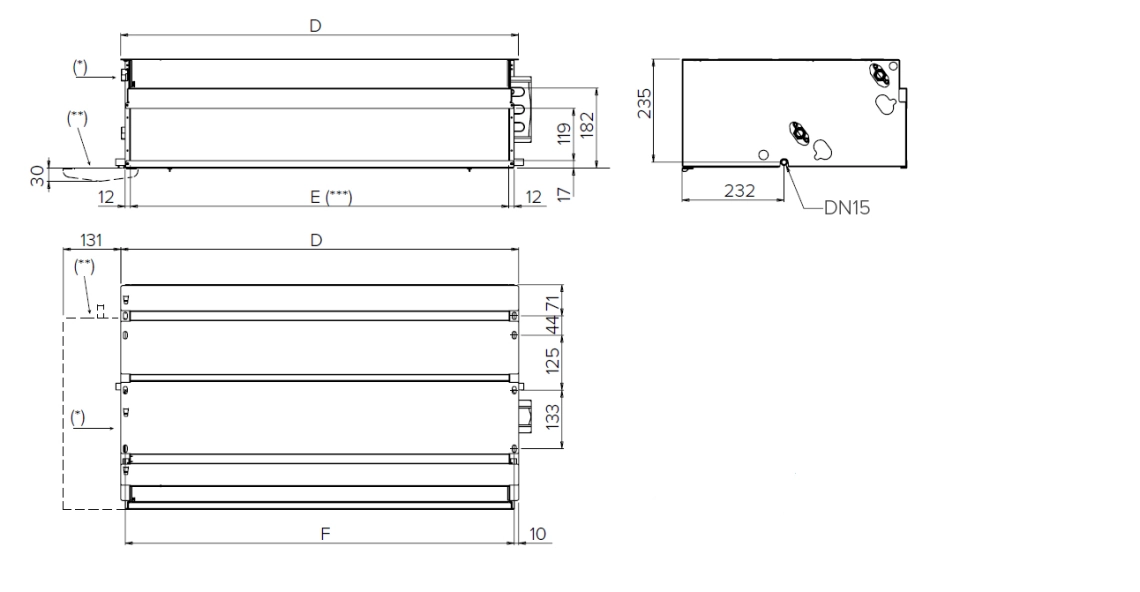

Horisontaalne paigaldus

MyCond HPL-seeria kanalisatsiooniseadmete õhuvooluteed illustreeriv skeem.

Märkus:
(*) - spiraali ühendused vasakul pool
(**) - Täiendav kondensatsioonikanal (lisavarustus)
(***) - sisselaskeraami mõõtmed: E x 119 mm
(****) - välisläbimõõt

Mudel Üksused HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
D mm 689 904 1119 1119 1334 1549 1549
E mm 645 860 1075 1075 1290 1505 1505
F mm 669 884 1099 1099 1314 1529 1529

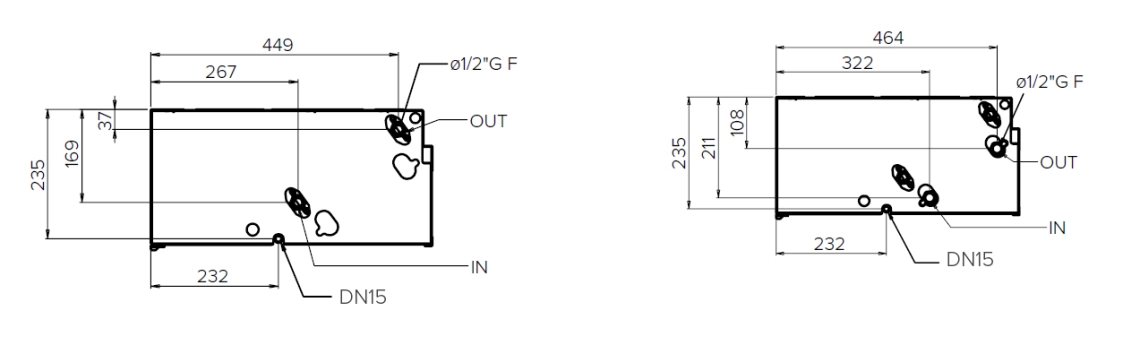

Mähiste ühendused

3- või 4-realised spiraalid / lisakütte spiraal (1 või 2 rida)


MyCond HPL skeem, millel on näidatud õhu jaotamise ja reguleerimismehhanismid keskmiste ESP-kanalite ventilaatorikontuurseadmetes.

Mudel Seadmed HPL 1 HPL 2 HPL 3 HPL 4 HPL 5 HPL 6 HPL 7
3 rida kg 18,5 25,4 26,5 27,9 38,4 47,2 47,4
3+1 rida kg 19,7 26,9 28,3 29,7 40,3 49,5 49,7
4 rida kg 19,5 26,7 27,9 29,0 39,8 48,9 49,1
