Keskmise ESP-kanaliga ventilaatorite ahelad MCFC-seeria

Kliimaseadmed, mis töötavad nii jahutamiseks kui ka kütmiseks. Süsteem loob mugava mikrokliima kontorites, tööstushoonetes, äri- ja eluhoonetes, hotellides, pankades, administratiivhoonetes jne.
Jahutusvõimsus: 1,2 ... 12,6 kW
Küttevõimsus: 1,8 ... 18,9 kW

Soovid osta või on küsimusi?
Keskmise ESP-kanaliga ventilaatorite ahelad MCFC-seeria

Lai valik võimsusi. Ventilaatorkonveieril on jahutus-, kütte- ja ventilatsioonifunktsioonid. See on mõeldud mugavate tingimuste säilitamiseks elamutes, kontorites, äriruumides ja muudes ruumides.

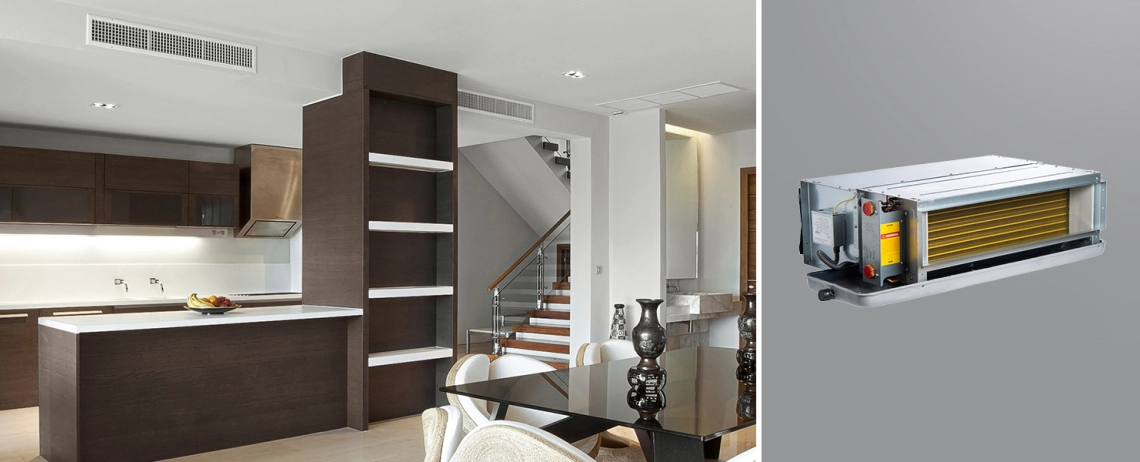

MyCond MCFC Keskmise ESP-kanali ventilaatorikontuuri seade, mis suurendab õhuringluse tõhusust.

Omadused ja eelised:

  • Optimeeritud soojusvaheti suurema soojusvahetuspinnaga tagab suure ventilaatorikontuuri tõhususe.
  • Metallist labadega tsentrifugaalventilaator ja tsingitud terasest korpus tagavad kõrge töökindluse ja tulekindluse.
  • 2-toruline ventilaatorkonveier koos 3-realise soojusvahetiga.

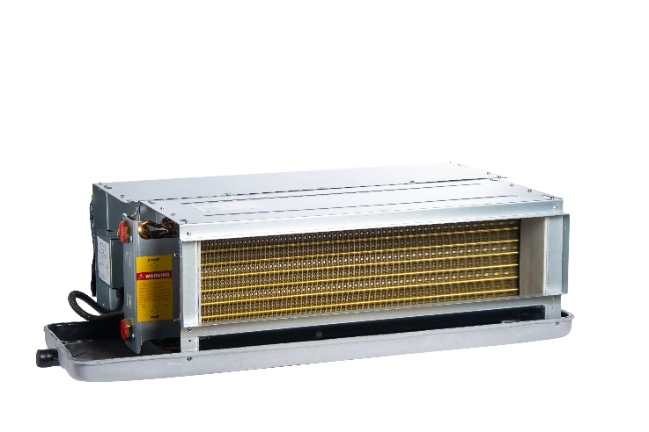

MyCond MCFC Keskmise ESP-kanali ventilaatorikontuuri seade tõhusaks kliimakontrolliks.

MyCond MCFC Kaasaegne ventilaatorikontuuriga seade tõhusaks õhuhalduseks.

  • Vahelduv- või alalisvoolumootori tüübi valik.
  • Vasakpoolne toruliitmik.
  • Kaldega äravoolukauss tagab kondensaadi ohutu ja täieliku äravoolu selle kõige madalamast punktist.
  • Staatiline rõhk kuni 50 Pa.
  • Madal energiatarve.
  • Madal müratase.
  • ModBus-juhtimine (lisavarustusena).
  • Wi-Fi juhtimine (lisavarustusena).
  • Termostaat ostetakse eraldi

MyCond MCFC Medium ESP kanali ventilaator-konveierseadmed koos tehniliste üksikasjadega.

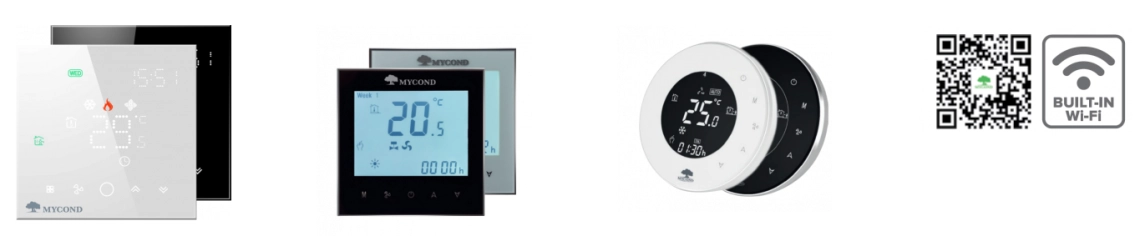

Optimaalne automaatika komplekt taskukohase ja lihtsa juhtimise jaoks nutitelefoni abil

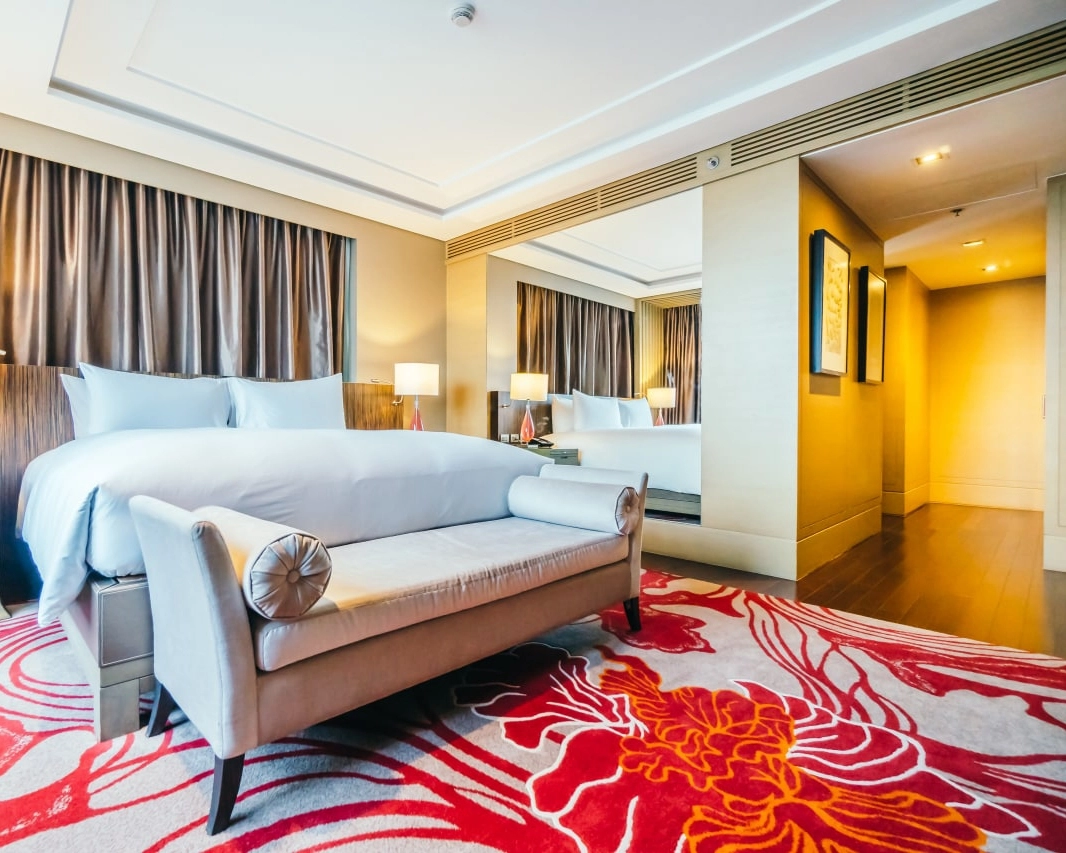

MyCond MCFC Kaasaegne hotellituba koos energiatõhusate keskmiste ESP-kanalite ventilaatoriga.

Tehnilised andmed Seadmed MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102
Õhuvoolu kiirus, kõrge / keskmine / madal. m3/h 340/255/170 510/382/255 680/510/340 850/638/425 1020/765/510
Jahutusvõimsus, kõrge/keskmine/madal. W 1800/1440/1170 2700/2160/1755 3600/2880/2340 4500/3600/2925 5400/4320/3510
Küttevõimsus, kõrge/keskmine/madal. W 2700/2160/1755 4050/3240/2633 5400/4320/3510 6750/5400/4388 8100/6480/5265
Väline staatiline rõhk Pa. 50 50 50 50 50
Müratase dB(A) 42 44 46 47 49
Vee tarbimine m3/h 0,39 0,55 0,7 0,82 0,91
Veesurve langus kPa 12 16 20 23 26
Ventilaatorite arv 1 2 2 2 2
Ventilaatori mootor Mootorite arv 1 1 1 1 1
Madal kiirus W 49 66 84 100 118
Maksimaalne töörõhk MPa 1,6 1,6 1,6 1,6 1,6
Vee sisse- ja väljavoolutoru mm Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20)
Tühjendustoru mm R3/4"(DN20) R3/4"(DN20) R3/4"(DN20) R3/4"(DN20) R3/4"(DN20)
Netokaal kg 17 19 20 22 25
Spetsifikatsioonid Üksused MCFC-136 MCFC-170 MCFC-204 MCFC-238
Õhuvooluhulk, kõrge / keskmine / madal. m3/h 1360/1020/680 1700/1275/850 2040/1530/1020 2380/1785/1190
Jahutusvõimsus, kõrge/keskmine/madal. W 7200/5760/4680 9000/7200/5850 10800/8640/7020 12600/10080/8190
Soojusvõimsus, kõrge/keskmine/madal. W 10800/8640/7020 13500/10800/8775 16200/12960/10530 18900/15120/12285
Väline staatiline rõhk Pa. 50 50 50 50
Müratase dB(A) 50 52 54 56
Vee tarbimine m3/h 1,34 1,59 1,8 2,07
Veesurve langus kPa 40 40 40 50
Ventilaatorite arv 3 4 4 4
Ventilaatori mootor Mootorite arv 1 1 1 1
Madal kiirus W 174 210 250 300
Maksimaalne töörõhk MPa 1,6 1,6 1,6 1,6
Vee sisselaske-/väljundtoru mm Rc3/4"(DN20) Rc3/4"(Ду20) Rc3/4"(DN20) Rc3/4"(DN20)
Трубка for конденсату mm R3/4"(DN20) R3/4"(DN20) R3/4"(DN20) R3/4"(DN20)
Netokaal kg 31 37 42 44

Märkus.
1. Jahutusvõimsust katsetati järgmistes tingimustes: sissevoolutemperatuur 27 °C kuiva õhutemperatuur / 19,5 °C niiske õhutemperatuur
temperatuur; sisse- ja väljavooluvee temperatuur 7°C / 12°C.
2. Soojusvõimsust katsetati järgmistes tingimustes: sisselaskeõhu temperatuur 21°C kuiva termomeetri järgi; sisselaskeõhu temperatuur 21°C kuiva termomeetri järgi; sisselaskeõhu temperatuur 21°C
vee temperatuur 60/50°C.
3. Mürataset katsetati täiesti kajavabas ruumis.
4. Need jõudlused ja vooluhulgad on esitatud staatilise rõhu 30Pa juures.

Paigaldusmeetodid

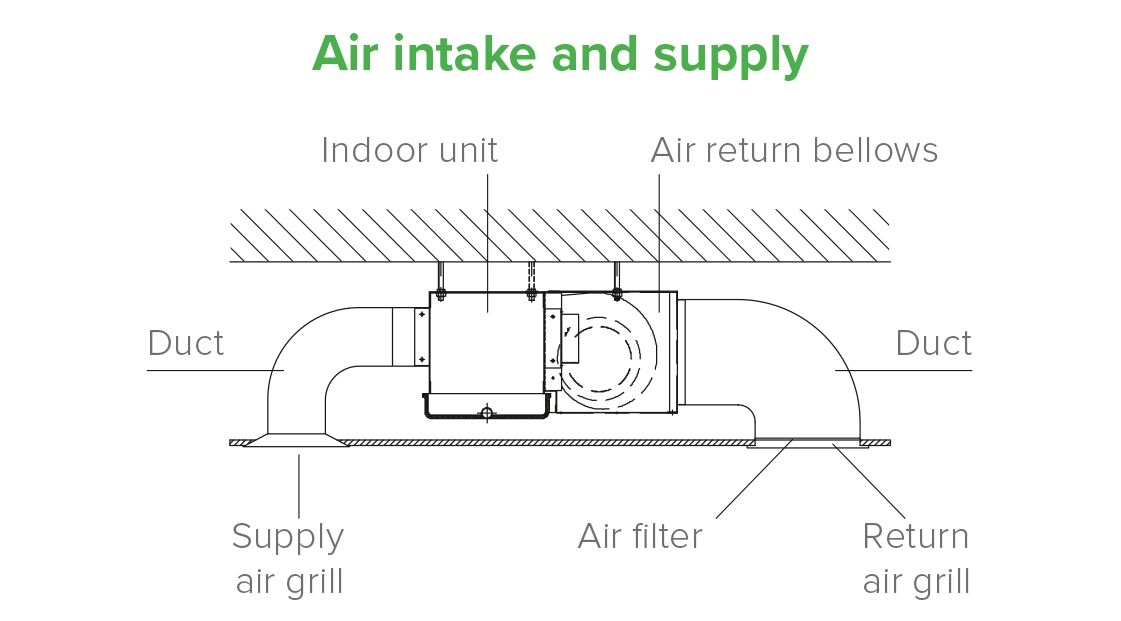

MyCond MCFC skeem, millel on näidatud kanalventilaatorite paigaldusmeetodid.

Mõõtmed

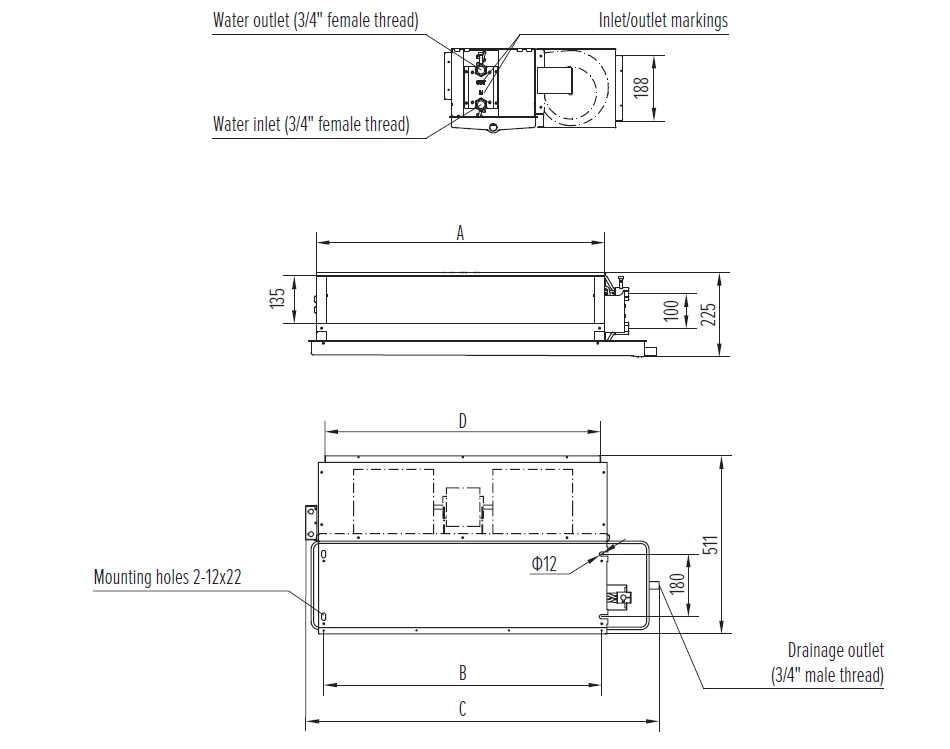

MyCond MCFC Keskmise ESP ventilaatorikütte mõõtmete ja tehniliste näitajate skeem.

Mudel Ühikud MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102 MCFC-136 MCFC-170 MCFC-204 MCFC-238
A mm 510 640 745 830 960 1260 1410 1630 1830
B mm 480 610 715 800 930 1230 1380 1600 1800
C mm 693 823 928 1013 1143 1443 1593 1813 2013

Mõõtmed

Horisontaalse paigaldusega mudelid koos tagumise õhu sisselaskekambriga

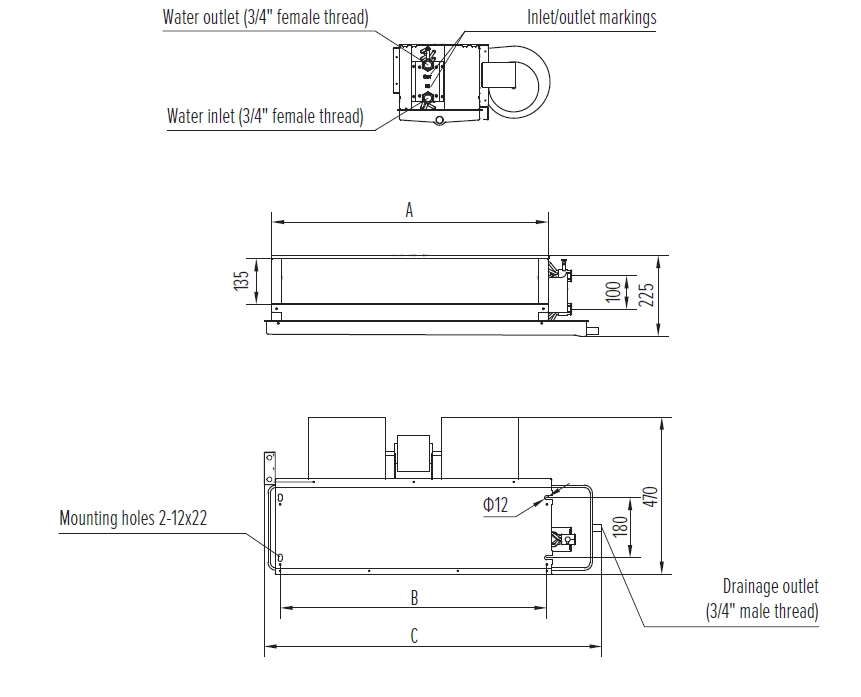

Joonis, millel on näidatud Medium ESP kanali ventilaatorite MyCond MCFC-seeria mõõtmed.

Mudel Seadmed MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102 MCFC-136 MCFC-170 MCFC-204 MCFC-238
A mm 510 640 745 830 960 1260 1410 1630 1830
B mm 480 610 715 800 930 1230 1380 1600 1800
C mm 693 823 928 1013 1143 1443 1593 1813 2013
D mm 420 540 680 740 860 1060 1320 1520 1660
