Kõrge ESP kanal

Avaleht / Catalog / Kliimaseadmed / MRF / MRF-süsteemi siseüksused / Kanaliga kliimaseadmed / Kõrge ESP kanal
Kõrge ESP-kanali kõrge sein Väline staatiline rõhk võib saavutada 300 Pa ja õhukanalit saab vabalt valida. Kas kliimaseadme, mitme ruumi jagamine
Jahutusvõimsus: 1.50 ... 16.0 kW
Küttevõimsus: 1.70 ... 18.0 kW

Soovid osta või on küsimusi?
Kõrge ESP kanal
Mycond
Kanaliga kliimaseadmed

Peamised omadused:

  • Paindlik ja lihtne õhukanalisatsioon
  • Lihtne hooldus
  • Statiline rõhk varieerub 20 kuni 200 Pa koos kaasasoleva võimendikaabliga
  • Kondensaadi ärpump
  • 3 kiirus + võimendi

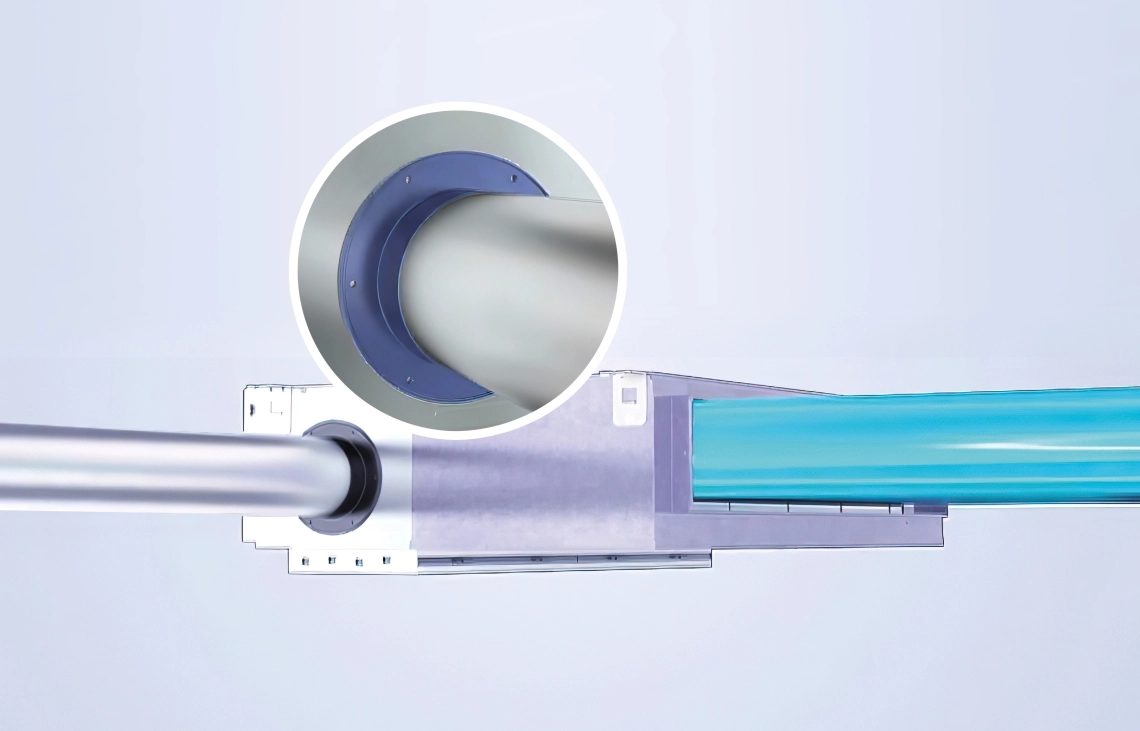

MyCond High ESP õhukanali värske õhu ühendus

Värske õhu flants

Värske õhu flantsi paigaldamine on mugav



200 Pa staatilise rõhu seadistus

5 kiirusel reguleeritav tuulekiirus erinevate vajaduste rahuldamiseks.

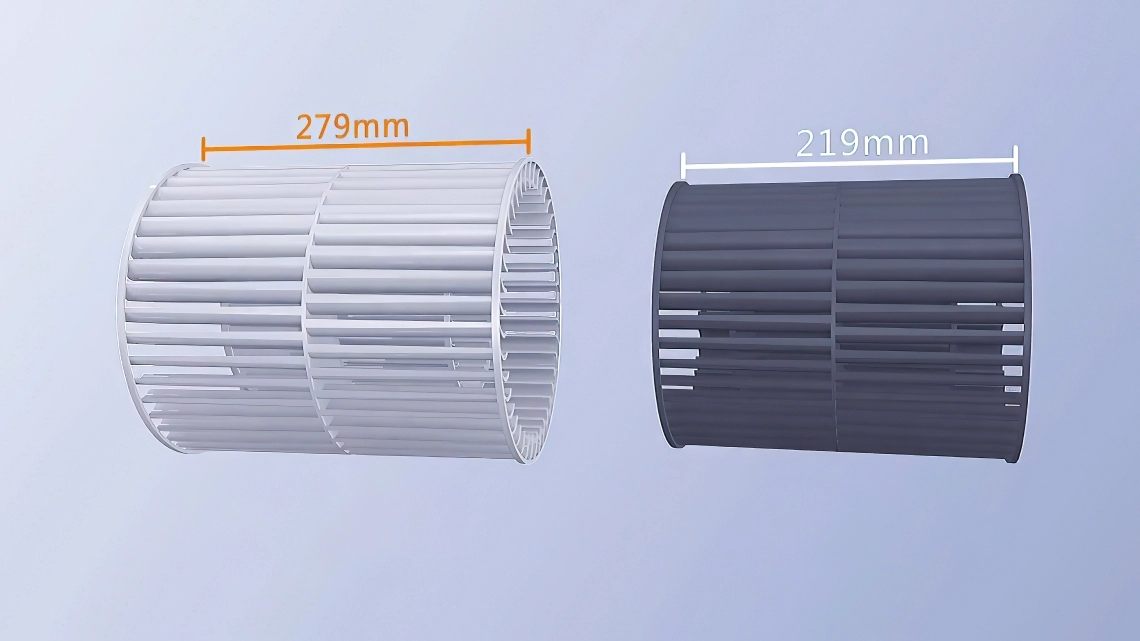

MyCond High ESP õhukanal, suurendatud ventilaatori ratas 279 mm

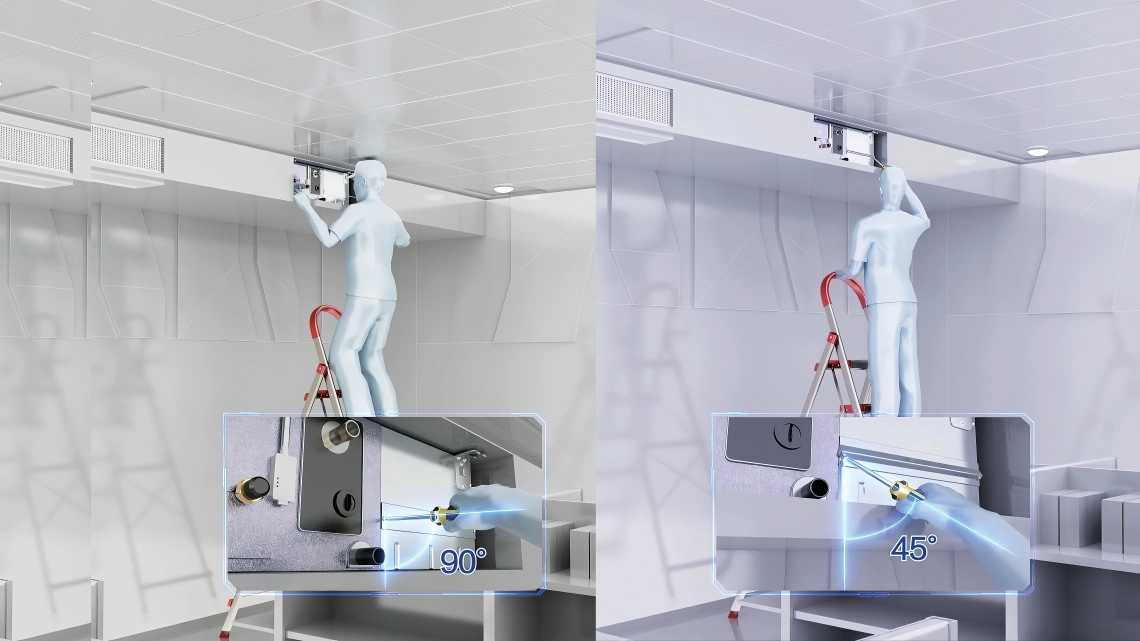

MyCond õhukanali plokk kõrge ESP tasemega, lihtne juurdepääs PCB-le

Mugav juurdepääs trükkplaadile

Elektrilise sektsiooni kruvid on paigutatud 45° nurga alla, mis muudab plaadi ühendamise ja hooldamise lihtsaks.



Tehnilised andmed Ühik MIDG-
05X1EV2AD		 MIDG-
07X1EV2AD		 MIDG-
09X1EV2AD		 MIDG-
12X1EV2AD		 MIDG-
16X1EV2AD		 MIDG-
18X1EV2AD		 MIDG-
24X1EV2AD		 MIDG-
28X1EV2AD		 MIDG-
30X1EV2AD		 MIDG-
38X1EV2AD		 MIDG-
48X1EV2AD		 MIDG-
54X1EV2AD
Võimsus
Jahutus kW 1.50 2.20 2.80 3.60 4.50 5,60 7,10 8,00 9,00 11,20 14,00 16.00
Soojendus kW 1.70 2.50 3.20 4.00 5.00 6,30 8,00 9,00 10,00 13.00 16.30 18.00
Elektrilised parameetrid
Toiteallikas Ph/V/Hz 1/220-240/50(60) 1/220-240/50(60)
Ventilatsioon
Õhuvool (H/M/L) m3/h 515/440/390 545/470/390 545/470/390 570/495/420 700/625/550 915/765/640 1275/1050/875 1275/1050/875 1450/1200/1000 2000/1700/1400 2150/1700/1400 2350/1950/1600
Helirõhk
(H/M/L)		 dB(A) 29/27/25 30/28/25 30/28/25 31/29/27 32/30/28 33/31/29 34/31/29 35/33/30 36/33/30 38/35/32 40/36/32 42/38/34
Helivõimsus
(H/M/L)		 dB(A) 41/39/37 42/40/37 42/40/37 43/41/39 44/42/40 45/43/41 46/43/41 47/45/42 48/45/42 50/47/44 52/48/44 54/50/46
Paigaldamine – Mõõtmed
Netomõõtmed
(WxDxH)		 mm 700x700x248 1100x700x248 1100x700x248 1500x700x248
Pakendatud seadme
mõõtmed
(WxDxH)		 mm 901x853x305 1301x853x305 1301x853x305 1701x853x305
Netokaal / Bruto
kaal		 Kg 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 25.0/30.7 34.0/40.5 34.0/40.5 34.0/40.5 36.0/42.5 44.2/53.5 47.2/56.5 47.2/56.5
Ø Vedel külg
külmutusvedeliku toru		 mm
(toll)		 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6.35 (1/4) 6,35
(1/4)		 9.52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9,52 (3/8) 9.52 (3/8)
Ø Gaas külg
külmutusvedeliku toru		 mm
(toll)		 9.52 (3/8) 9.52 (3/8) 9.52 (3/8) 12.70 (1/2) 12.70 (1/2) 12,70 (1/2) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8) 15,88 (5/8)
Statiline rõhk
(Standard/Max.)		 Pa 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/200 20/180 20/180 20/180 20/180

Mõõtmed

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDG-38X1EV2AD MIDG-48X1EV2AD MIDG-54X1EV2AD

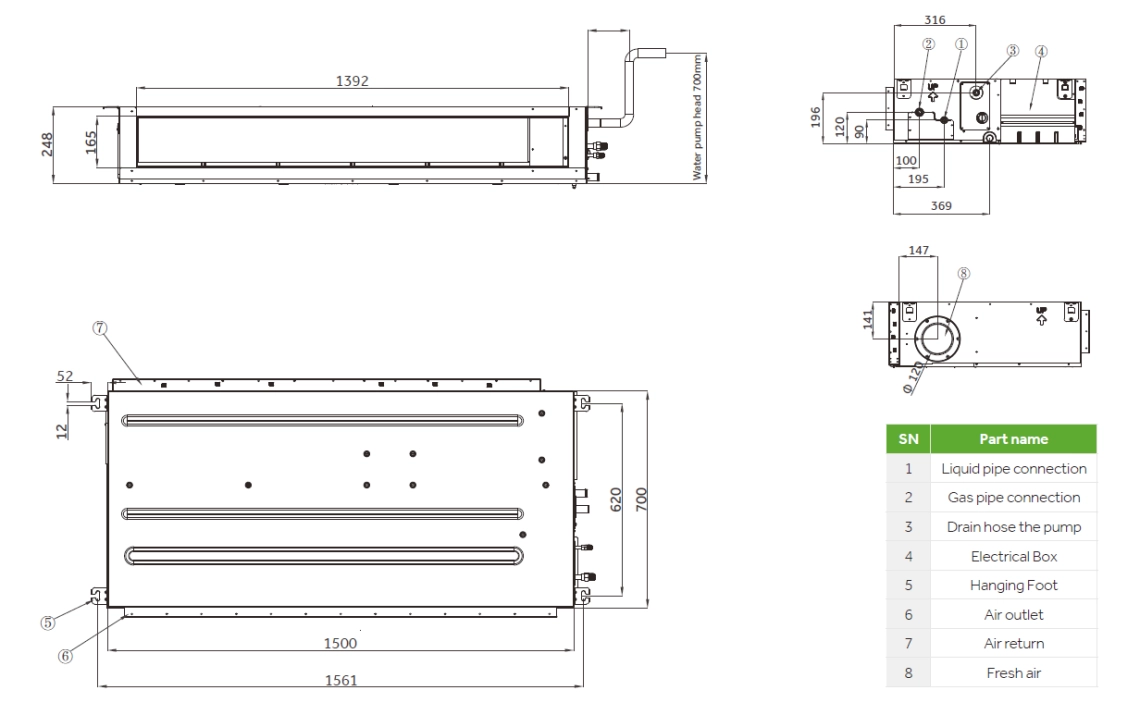

MyCond High ESP õhukanali üldmõõtmed - 1

Mõõtmed

MIDG-05X1EV2AD(H) MIDG-07X1EV2AD(H) MIDG-09X1EV2AD(H) MIDG-12X1EV2AD(H) MIDG-16X1EV2AD(H) MIDG-05X1EV2AD MIDG-07X1EV2AD MIDG-09X1EV2AD MIDG-12X1EV2AD MIDG-16X1EV2AD

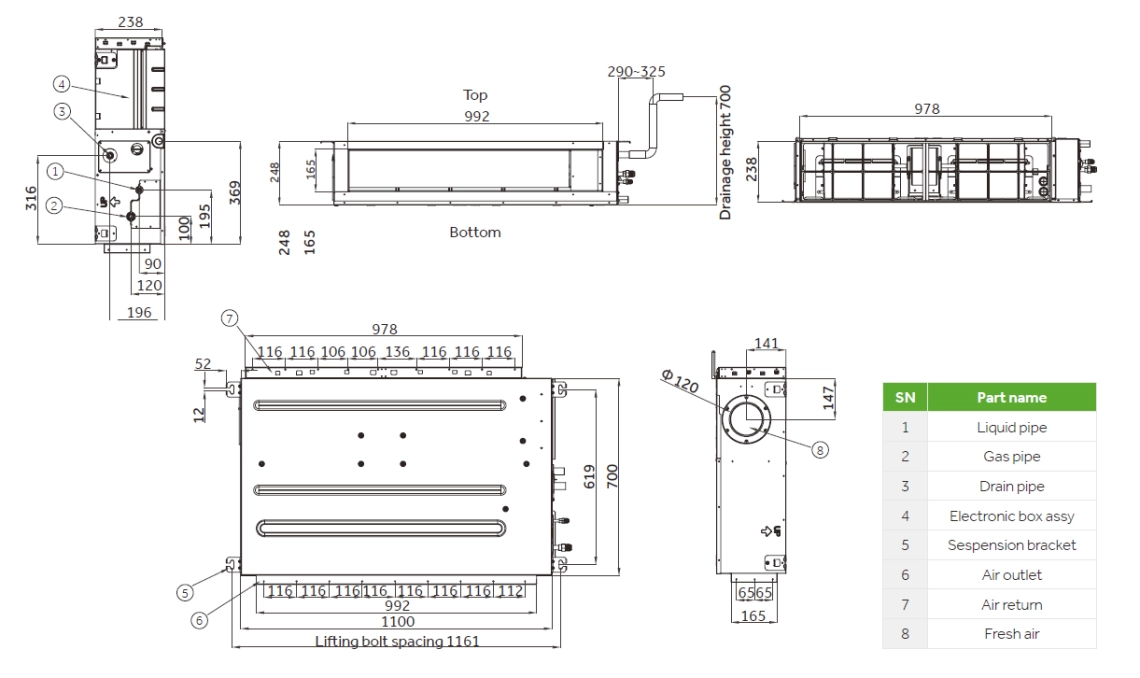

MyCond High ESP õhukanali üldmõõtmed - 2

Mõõtmed

MIDG-18X1EV2AD(H) MIDG-24X1EV2AD(H) MIDG-28X1EV2AD(H) MIDG-30X1EV2AD(H)


MyCond High ESP õhukanali üldmõõtmed - 3

Mõõtmed

MIDT-72X1EV2AD MIDT-96X1EV2AD

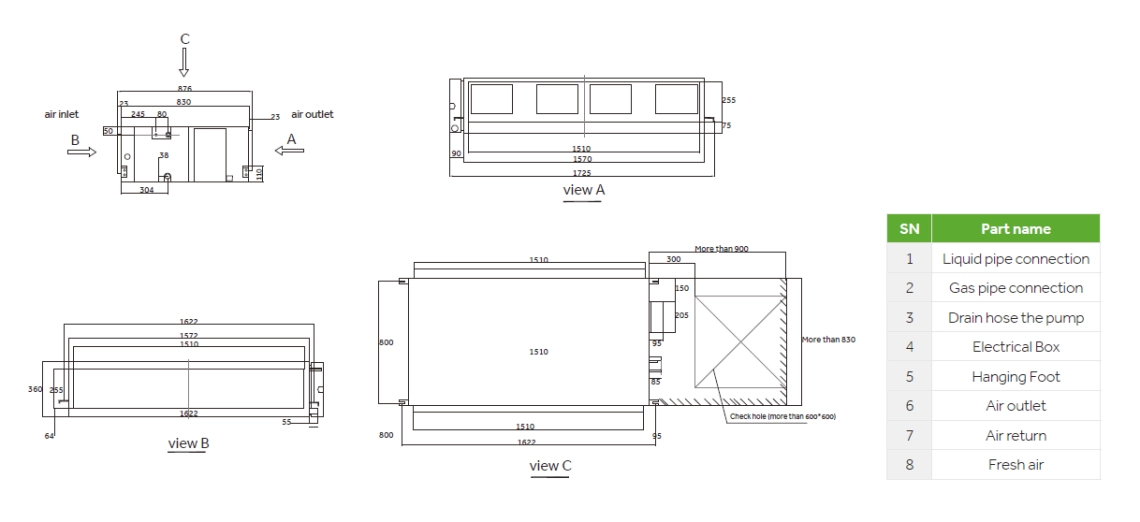

MyCond High ESP õhukanali üldmõõtmed - 4
