Mitmekülgne ventilaatoriga seade SEC/F-seeria

Avaleht / Catalog / Kliimaseadmed / Fan Coil Units (FCU) / Põrandale paigaldatavad ventilaator-konvektorid / Mitmekülgne ventilaatoriga seade SEC/F-seeria
Sarjas esitatud tootevalik on mõeldud väikese pindalaga ruumide jaoks. Ruumi jahutamiseks või kütmiseks on vaja ainult ühte seadet. Ventilaatoriga seade on varustatud tsentrifugaalventilaatoriga, mis võimaldab saavutada märkimisväärset võimsust madala müratasemega
Jahutusvõimsus: 0,57 ... 8,52 kW
Küttevõimsus: 0,64 ... 10,53 kW

Soovid osta või on küsimusi?
Mitmekülgne ventilaatoriga seade SEC/F-seeria
Mycond
Põrandale paigaldatavad ventilaator-konvektorid

Sari võimaldab paigaldamist erinevatesse asenditesse. Valikuliselt saadaval olevate lisadega saab fännikoonuse seadme ideaalselt kohandada konkreetsete töötingimustega.

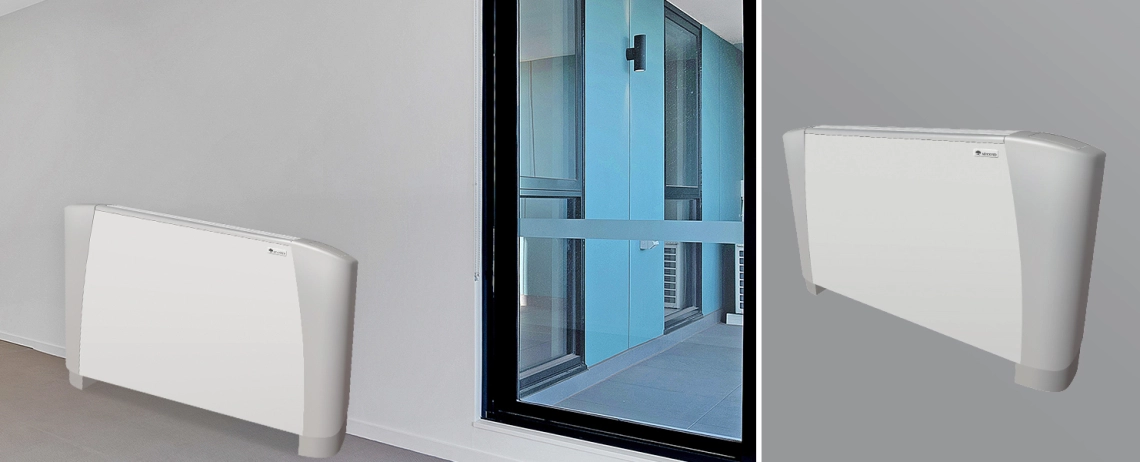

SEC/F series fan coil units installed in modern interiors.



Peamised omadused:

  • Võib olla varustatud EC ventilaatoritega valikuliselt
  • Statiline rõhk kuni 50 Pa
  • Vertikaalne või horisontaalne disain
  • 2- või 4-toru disain
  • Kaug- või integreeritud juhtpaneel

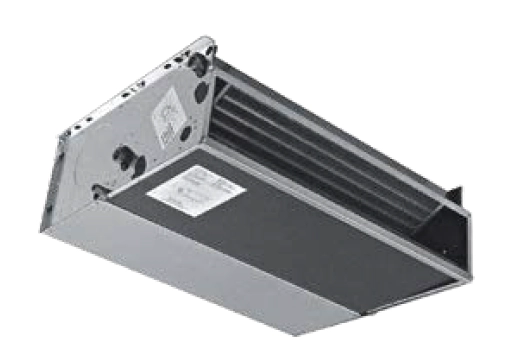

Versatile fan coil unit from the SEC/F series displayed indoors.



MyCond SEC/F appearance

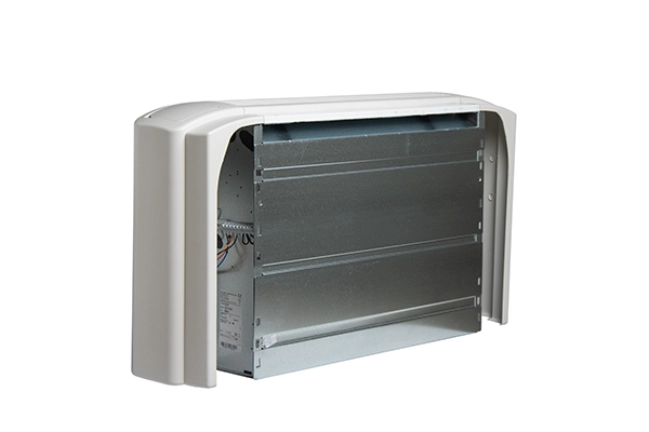

Disaini omadused :

  • Sisemine raam on valmistatud kõrge tugevusega tsingitud terasest. Välimine kest koosneb metallist esipaneelidest ja plastist külgpaneelidest.
  • Õhu jaotuse grill on valmistatud plastikust.
  • Vahetatav filter polüpropüleenist südamike ja tsingitud terasraamiga. Lihtne vahetada tänu spetsiaalsetele plastjuhistele.
  • Keskpõrgu ventilaator alumiiniumist või plastist labadega, staatiliselt ja dünaamiliselt tasakaalustatud, et töötada võimalikult vaikselt.



  • Kuuese kiirusastmega ühefaasiline mootor (kolme tehases seadistatud kiirus), paigaldatud vibratsioonivastastele tugedele ja varustatud automaatselt lähtestuva termilise lülitiga, kaitseklassiga IP20, isolatsiooniklass B.
  • Soojusvahetid on valmistatud vasktorudest alumiiniumist labadega. Soojusvaheti on standardina ühendatud vasakul küljel. Parempoolse ühendusega seadmed on saadaval soovi korral.
  • Drenaažiplaat on valmistatud plastikust ja isoleeritud polüolefiinvahtudega (klass M1); toru läbimõõt on 15 mm.

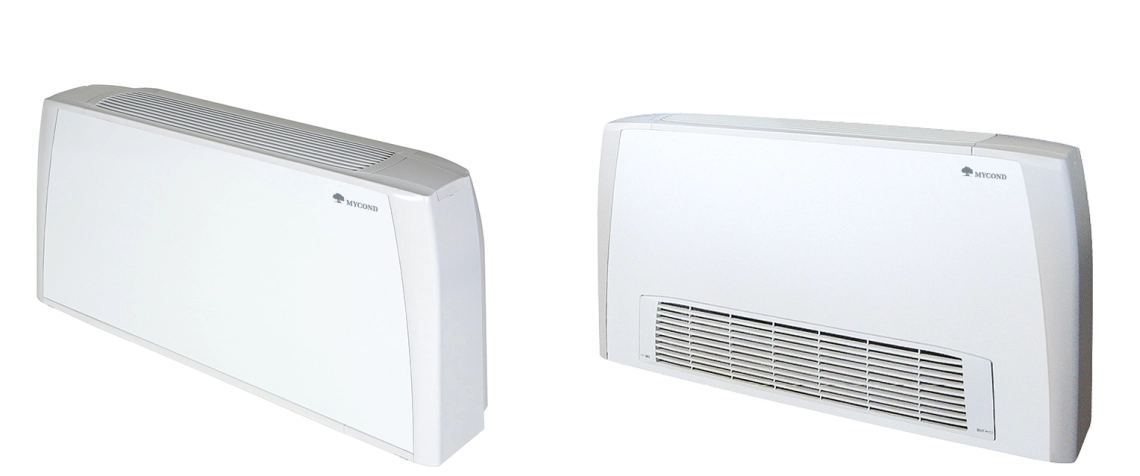

MyCond SEC/F fan coil unit providing efficient air distribution.

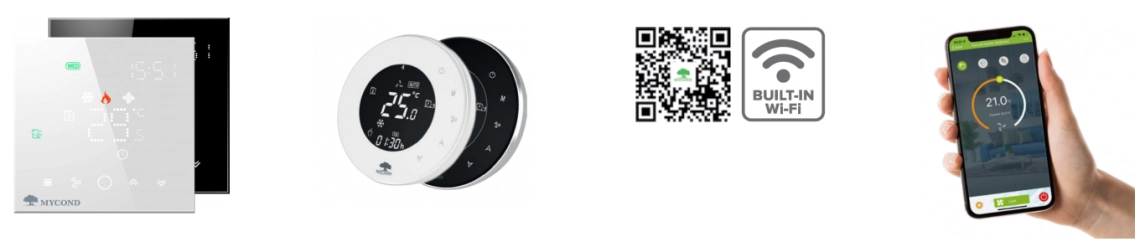

MyCond SEC/F modern control technologies - 1

MyCond SEC/F modern control technologies - 2

MyCond SEC/F modern control technologies - 3

MyCond SEC/F modern control technologies - 4





Optimaalne automaatika komplekt taskukohase ja lihtsa juhtimise jaoks nutitelefoniga

MyCond SEC/F A girl and her dog next to a fan coil unit.



2-toru 3-realine fännikoonuse seadmed. Tehnilised andmed

Tehnilised andmed Seadmed SEC/F 1.3 SEC/F 2.3 SEC/F 3.3
Kiirusaste   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Õhuvoolu kiirus m3/h 105 125 150 175 195 220 145 170 220 250 295 340 185 235 270 325 385 440
Kogujahutusvõime kW 0,57 0,66 0,75 0,84 0,91 1,00 0,90 0,99 1,23 1,35 1,53 1,70 1,27 1,55 1,76 2,04 2,35 2,61
Arusaadav jahutusvõime kW 0,45 0,53 0,60 0,69 0,75 0,83 0,68 0,76 0,95 1,06 1,21 1,36 0,92 1,13 1,30 1,51 1,76 1,97
Soojusvõime kW 0,64 0,76 0,86 0,98 1,07 1,19 0,94 1,06 1,34 1,49 1,70 1,92 1,26 1,56 1,79 2,10 2,44 2,74
Veerõhu langus (jahutus) kPa 2,5 3,0 3,8 4,7 5,4 6,3 2,5 3,0 4,4 5,3 6,5 7,9 6,6 9,4 11,8 15,3 19,7 23,8
Veerõhu langus (kütmine) kPa 0,9 1,1 1,4 1,8 2,1 2,5 2,2 2,8 4,2 5,0 6,4 7,9 5,4 7,8 10,0 13,2 17,1 21,0
Energiatarve W 16 19 21 25 29 33 14 16 22 26 32 40 15 20 25 32 41 49
Helivõimsuse tase dB(A) 32 34 36 39 42 45 30 33 40 43 47 51 31 36 40 45 49 52
Helirõhu tase (*) dB(A) 23 25 27 30 33 36 21 24 31 34 38 42 22 27 31 36 40 43



Tehnilised andmed Seadmed SEC/F 4.3 SEC/F 5.3 SEC/F 6.3
Kiirusaste   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Õhuvoolu kiirus m3/h 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
Kogujahutusvõime kW 1,25 1,71 2,11 2,43 2,83 3,19 1,66 2,01 2,55 2,90 3,13 3,58 2,50 2,94 3,32 3,70 4,01 4,26
Arusaadav jahutusvõime kW 0,91 1,26 1,57 1,82 2,15 2,45 1,22 1,49 1,91 2,19 2,38 2,76 1,87 2,23 2,54 2,86 3,12 3,35
Soojusvõime kW 1,25 1,74 2,18 2,52 2,97 3,41 1,65 2,02 2,61 3,00 3,24 3,75 2,56 3,05 3,45 3,90 4,26 4,56
Veerõhu langus (jahutus) kPa 6,5 11,2 16,2 20,8 27,2 33,8 4,1 5,8 8,8 11,1 12,7 16,2 8,6 11,4 14,1 17,2 19,8 22,1
Veerõhu langus (kütmine) kPa 5,3 9,5 14,0 18,2 24,3 30,8 3,4 4,8 7,5 9,6 11,0 14,2 7,3 9,9 12,3 15,2 17,8 20,1
Energiatarve W 14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
Helivõimsuse tase dB(A) 27 33 39 43 47 53 26 31 37 41 43 48 37 42 46 49 52 54
Helirõhu tase (*) dB(A) 18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45



Tehnilised andmed Seadmed SEC/F 7.3 SEC/F 8.3 SEC/F 9.3
Kiirusaste   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Õhuvoolu kiirus m3/h 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
Kogujahutusvõime kW 2,82 3,29 3,74 4,21 4,66 5,01 3,01 3,68 4,32 5,09 5,36 5,69 4,00 4,38 4,95 5,74 6,21 6,56
Arusaadav jahutusvõime kW 2,08 2,45 2,80 3,19 3,56 3,85 2,27 2,82 3,35 4,02 4,26 4,55 3,08 3,40 3,89 4,60 5,03 5,37
Soojusvõime kW 2,83 3,34 3,83 4,33 4,83 5,23 3,22 4,02 4,78 5,75 6,11 6,55 4,42 4,86 5,58 6,62 7,26 7,78
Veerõhu langus (jahutus) kPa 12,3 16,2 20,3 25,1 30,1 34,2 7,2 10,3 13,8 18,4 20,2 22,5 11,8 13,8 17,3 22,4 25,9 28,6
Veerõhu langus (kütmine) kPa 10,1 13,5 17,2 21,3 25,9 29,7 5,6 8,3 11,3 15,6 17,3 19,6 9,8 11,6 14,8 19,9 23,5 26,5
Energiatarve W 44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
Helivõimsuse tase dB(A) 38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
Helirõhu tase (*) dB(A) 29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55



Tehnilised andmed Seadmed SEC/F 7.4 SEC/F 8.4 SEC/F 9.4
Kiirusaste   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Õhuvoolu kiirus m3/h 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
Kogujahutusvõime kW 2,99 3,51 4,01 4,56 5,08 5,48 3,22 3,97 4,72 5,63 5,94 6,34 4,34 4,79 5,45 6,41 6,98 7,42
Arusaadav jahutusvõime kW 2,18 2,57 2,96 3,39 3,80 4,13 2,38 2,98 3,58 4,33 4,59 4,93 3,28 3,63 4,18 4,98 5,48 5,87
Soojusvõime kW 2,95 3,49 4,03 4,62 5,15 5,59 3,37 4,26 5,14 6,27 6,60 7,20 4,70 5,23 6,01 7,18 7,93 8,52
Veerõhu langus (jahutus) kPa 9,5 12,5 15,9 20,0 24,2 27,7 9,6 14,0 19,0 26,0 28,6 32,2 8,9 10,6 13,4 17,8 20,7 23,2
Veerõhu langus (kütmine) kPa 7,5 10,1 13,1 16,6 20,1 23,2 8,5 12,8 17,9 24,9 27,8 31,7 8,3 10,0 12,8 17,6 20,9 23,7
Energiatarve W 44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
Helivõimsuse tase Lw dB(A) 38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
Helirõhu tase (*)Lp dB(A) 29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55



Tehnilised andmed Seadmed SEC/F 1.4 SEC/F 2.4 SEC/F 3.4
Kiirusaste   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Õhuvoolu kiirus m3/h 105 125 150 175 195 220 145 170 220 250 295 340 185 235 270 325 385 440
Kogujahutusvõime kW 0,65 0,77 0,87 1,00 1,08 1,20 1,00 1,11 1,41 1,56 1,78 2,00 1,32 1,63 1,87 2,17 2,53 2,83
Arusaadav jahutusvõime kW 0,49 0,58 0,66 0,77 0,84 0,94 0,73 0,82 1,05 1,17 1,35 1,53 0,95 1,18 1,36 1,59 1,86 2,09
Soojusvõime kW 0,69 0,80 0,92 1,07 1,17 1,31 0,99 1,11 1,43 1,60 1,83 2,08 1,30 1,62 1,87 2,19 2,59 2,88
Veerõhu langus (jahutus) kPa 1,9 2,5 3,2 4,0 4,7 5,6 4,9 6,1 9,1 11,0 13,9 17,2 3,7 5,3 6,7 8,8 11,5 14,1
Veerõhu langus (kütmine) kPa 1,7 2,2 2,8 3,7 4,3 5,3 4,0 4,9 7,6 9,3 11,8 14,8 2,8 4,2 5,4 7,1 9,8 11,5
Energiatarve W 16 19 21 25 29 33 14 16 22 26 32 40 15 20 25 32 41 49
Helivõimsuse tase dB(A) 32 34 36 39 42 45 30 33 40 43 47 51 31 36 40 45 49 52
Helirõhu tase* dB(A) 23 25 27 30 33 36 21 24 31 34 38 42 22 27 31 36 40 43
Tehnilised andmed Seadmed SEC/F 4.4 SEC/F 5.4 SEC/F 6.4
Kiirusaste   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Õhuvoolu kiirus m3/h 185 265 335 400 485 570 250 315 420 495 545 650 415 505 590 680 760 830
Kogujahutusvõime kW 1,31 1,81 2,25 2,62 3,08 3,50 1,77 2,17 2,79 3,21 3,49 4,03 2,79 3,34 3,81 4,31 4,71 5,04
Arusaadav jahutusvõime kW 0,94 1,32 1,65 1,93 2,30 2,63 1,28 1,58 2,04 2,36 2,58 3,01 2,03 2,45 2,81 3,20 3,52 3,79
Soojusvõime kW 1,28 1,80 2,27 2,64 3,14 3,62 1,71 2,10 2,74 3,16 3,46 4,01 2,82 3,39 3,90 4,46 4,92 5,31
Veerõhu langus (jahutus) kPa 3,4 6,1 9,0 11,7 15,5 19,6 7,3 10,4 16,3 20,8 24,2 31,3 14,4 19,7 24,8 30,9 36,2 40,9
Veerõhu langus (kütmine) kPa 2,6 5,0 7,2 9,4 12,8 16,4 5,6 8,1 12,9 16,6 19,5 25,2 11,9 16,5 21,1 26,8 31,8 36,3
Energiatarve W 14 21 28 34 44 57 18 22 32 39 46 61 37 46 55 67 78 88
Helivõimsuse tase Lw dB(A) 27 33 39 43 47 52 26 31 37 41 43 48 37 42 46 49 52 54
Helirõhu tase (*)Lp dB(A) 18 24 30 34 38 43 17 22 28 32 34 39 28 33 37 40 43 45
Tehnilised andmed Seadmed SEC/F 7.4 SEC/F 8.4 SEC/F 9.4
Kiirusaste   1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6
Õhuvoolu kiirus m3/h 445 535 630 735 840 925 510 655 815 1020 1100 1200 735 830 980 1210 1365 1500
Kogujahutusvõime kW 2,99 3,51 4,01 4,56 5,08 5,48 3,22 3,97 4,72 5,63 5,94 6,34 4,34 4,79 5,45 6,41 6,98 7,42
Arusaadav jahutusvõime kW 2,18 2,57 2,96 3,39 3,80 4,13 2,38 2,98 3,58 4,33 4,59 4,93 3,28 3,63 4,18 4,98 5,48 5,87
Soojusvõime kW 2,95 3,49 4,03 4,62 5,15 5,59 3,37 4,26 5,14 6,27 6,60 7,20 4,70 5,23 6,01 7,18 7,93 8,52
Veerõhu langus (jahutus) kPa 9,5 12,5 15,9 20,0 24,2 27,7 9,6 14,0 19,0 26,0 28,6 32,2 8,9 10,6 13,4 17,8 20,7 23,2
Veerõhu langus (kütmine) kPa 7,5 10,1 13,1 16,6 20,1 23,2 8,5 12,8 17,9 24,9 27,8 31,7 8,3 10,0 12,8 17,6 20,9 23,7
Energiatarve W 44 54 66 79 92 103 47 62 81 105 116 130 78 92 108 134 152 176
Helivõimsuse tase Lw dB(A) 38 42 47 51 54 56 39 45 50 56 58 60 47 50 54 58 62 64
Helirõhu tase (*)Lp dB(A) 29 33 38 42 45 47 30 36 41 47 49 51 38 41 45 49 53 55

Tehnilised andmed viitavad järgmistele tööparameetritele:
JAHTUMINE: Sissepääsu õhutemperatuur 27 °C (kuiv pirn), +19 °C (niiske pirn). Sisse-/väljundvee temperatuur +7/12 °C.
KÜTMISE: Sissepääsu õhutemperatuur +20 °C. Sisse-/väljundvee temperatuur +50/45 °C. Madal – Keskmine – Kõrge = Kiirus, mis on saadaval standardina.
*Helirõhu tase on 9 dB(A) madalam kui helivõimsuse tase ja viitab ruumile, mille maht on 100 m3 ja helide peegeldusaeg 0,5 s.

SEC/F CV, CH-CVB seadmete kaal

Mudeli Kaal koos pakendiga (kg) Kaal ilma pakendita (kg)
  1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9
3 15,5 17,2 21,4 22,5 26,9 27,7 32,1 35,7 35,9 13,9 15,4 19,1 20,2 24,1 24,9 28,8 32,0 32,2
4 16,0 18,0 22,4 23,5 28,1 29,0 33,6 37,2 37,4 14,4 16,2 20,1 21,2 25,3 26,2 30,3 33,5 33,7

SEC/F NC seadmete kaal

Mudeli Kaal koos pakendiga (kg) Kaal ilma pakendita (kg)
  1 2 3 4 5 6 7 8 9 1 2 3 4 5 6 7 8 9
3 12,2 13,6 17,1 18,1 21,9 22,8 27,0 30,2 30,4 10,6 11,8 15,3 16,3 19,6 20,5 24,2 27,1 27,3
4 12,7 14,4 18,1 19,1 23,1 24,1 28,5 31,7 31,9 11,1 12,6 16,3 17,3 20,8 21,8 25,7 28,6 28,8

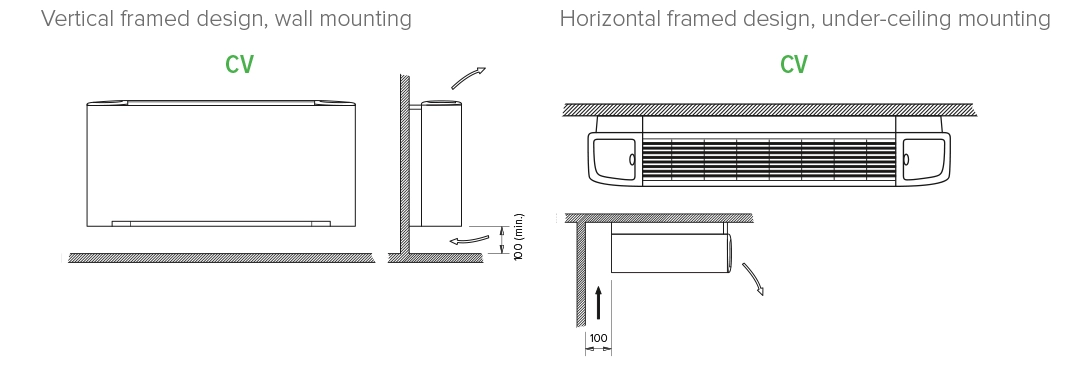

Saadaval olevad disainid :

Installation of a versatile MyCond SEC/F series fan coil unit.

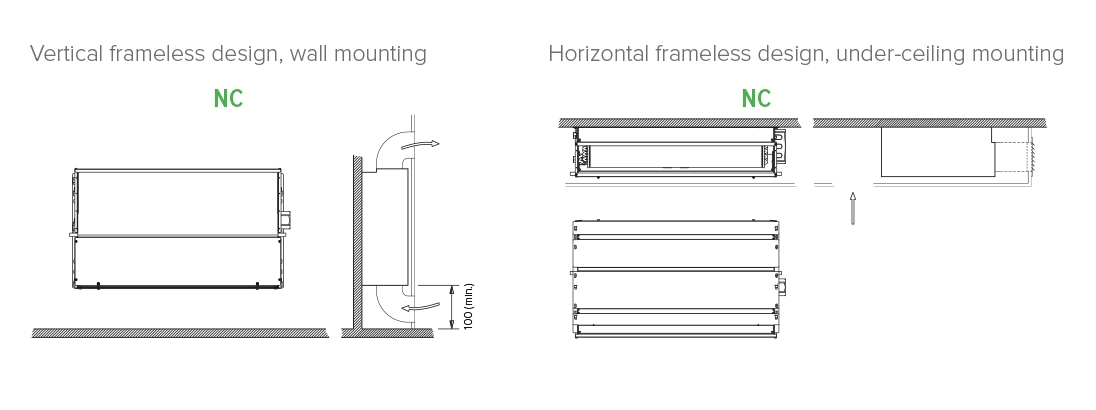

Saadaval olevad disainid :

MyCond SEC/F Overview of versatile fan coil units offering adaptability.

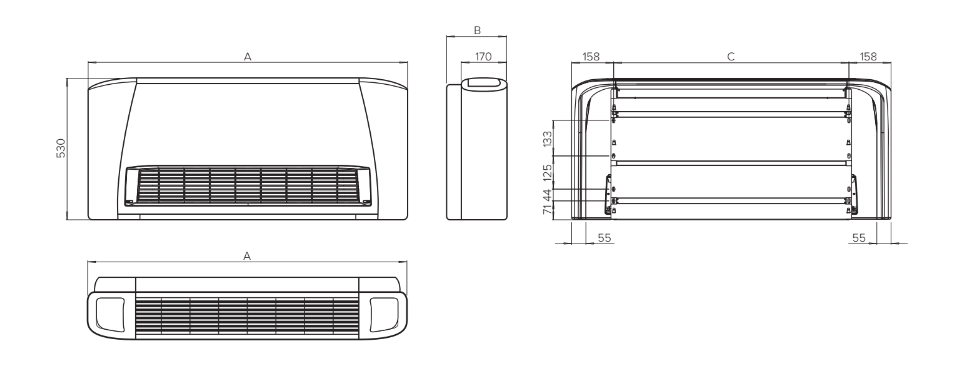

Mõõtmed

SEC/F CV seadmete mõõtmed

MyCond SEC/F Diagram of fan coil dimensions for heating and cooling control.



Mõõtmed

SEC/F CH-CVB seadmete mõõtmed


Diagram showing dimensions of MyCond SEC/F series fan coil units.

Mudeli Seadmed 1 2 3 4 5 6 7 8 9
A mm 670 770 985 985 1200 1200 1415 1415 1415
B mm 225 225 225 225 225 225 225 225 225
C mm 354 454 669 669 884 884 1099 1099 1099

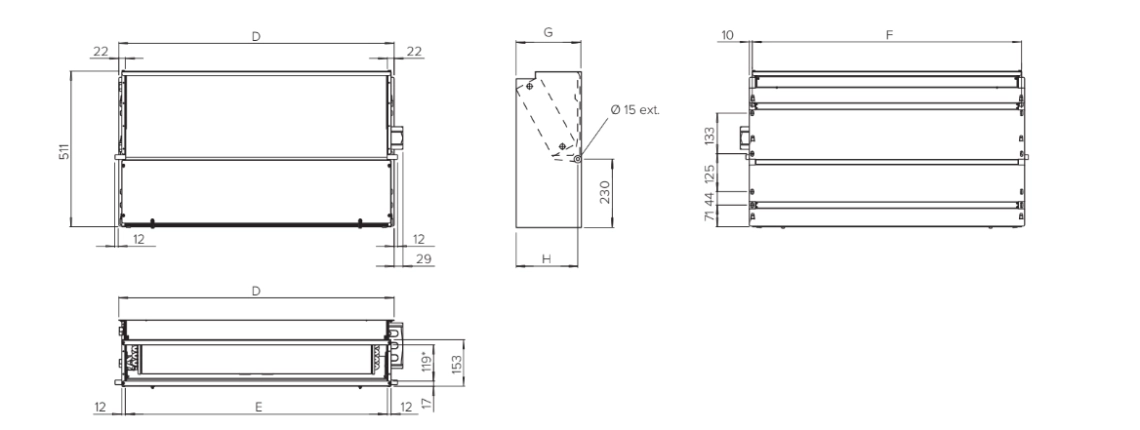

Mõõtmed

SEC/F NC seadmete mõõtmed


Diagram showing dimensions of MyCond SEC/F series fan coil unit.

Mudeli Seadmed 1 2 3 4 5 6 7 8 9
D mm 374 474 689 689 904 904 1119 1119 1119
E mm 330 430 645 645 860 860 1075 1075 1075
F mm 354 454 669 669 884 884 1099 1099 1099
G mm 218 218 218 218 218 218 218 248 248
H mm 205 205 205 205 205 205 205 235 235
