Modulaarne õhkjahutusega jahuti, R32 MCU-OHDD seeria

R32 seeria on uue põlvkonna mooduljahutid, mis ühendavad endas energiatõhususe, keskkonnasõbralikkuse ja mugavuse. Intelligentne juhtimine koos võimalusega töötada jahutus-, kütte- ja sooja tarbevee režiimis, vaikne töö ja paindlik moodulstruktuur teevad neist universaalse valiku igale rajatisele – alates elamukompleksidest kuni suurte ärihooneteni.

Jahutusvõimsus: 76–153 kW

Küttevõimsus: 81–161 kW

Soovid osta või on küsimusi?

Mycond

R32 MCU-OHDD seeria

MITMEFUNKTSIONAALSUS

Integreeritud küte, jahutus ja soe vesi ühes süsteemis, lihtne kohandada paljude rakendustega.

MyCond MCU-OHDD – tõhus jahutus ärihoonetele

MyCond MCU-OHDD konstruktsiooni vertikaalne lõige

KÕRGJÕUDLUSEGA KOMPONENDID TAGAVAD SUUREPÄRASE JÕUDLUSE

Täisiivnverteriga alalisvoolu spiraalkompressor EVI-tehnoloogiaga

Uusim EVI-tehnoloogiaga alalisvoolu inverterkompressor tagab seadme suure võimsuse. Ainulaadne disain, millel on kõrgem surveaste ja suurem rõhuerinevus, võimaldab seadmel usaldusväärselt töötada isegi kõige raskemates keskkonnatingimustes. See disain võimaldab kompressori võimsust astmevabalt reguleerida täpse temperatuuri reguleerimise tagamiseks.

EVI-tehnoloogia

Tänu EVI-tehnoloogiale suudab soojuspump stabiilselt töötada ümbritseva õhu temperatuuril alla -30ºC ning soojuspumba jõudlust on märkimisväärselt parandatud.

MyCond MCU-OHDD soojuspumba ristlõige

MyCond MCU-OHDD pöörlev kompressor

Kerimis- ja videomaki tehnoloogia optimeeritud disain

Optimeeritud spiraal ja VCR kohanevad paremini osalise koormuse tingimuste ja töönõuetega, et parandada hooajalist efektiivsust. *VCR: Muutuv surveaste

BPM-mootor

Varustatud spetsiaalselt optimeeritud BPM (harjadeta püsimagnetiga) mootoriga, mis suurendab jõudlust ja vähendab mürataset.

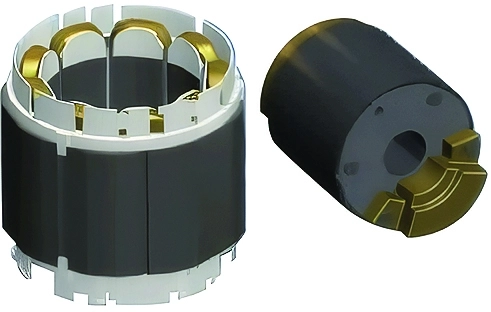

MyCond MCU-OHDD Kompressori suure efektiivsusega elektrimootori rootor ja staator

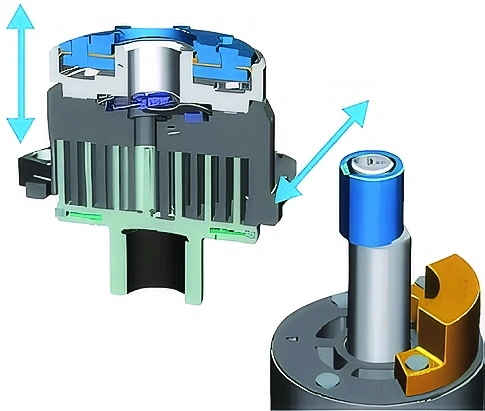

MyCond MCU-OHDD aksiaal- ja radiaallaagrid – kompressori töökindlus ja stabiilsus

Kahe ühilduvuse disain

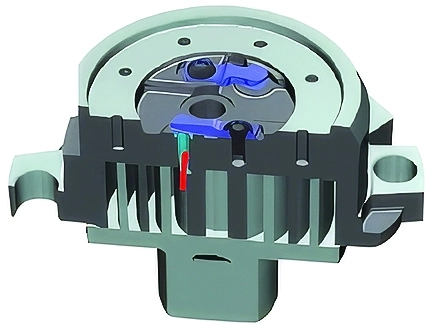

Kaitseb kompressorit mustuse või vedeliku sattumise eest spiraalüksusesse. Liikuv spiraal puutub kokku statsionaarse spiraaliga sobiva jõuga, et vältida kulumist ja lekkeid.

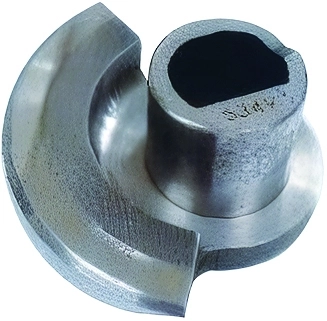

Pöördlingi disain

Liikuvate ja paigalseisvate spiraalide vahelise jõu reguleerimine kompressori kiiruse suurenedes.

MyCond MCU-OHDD osa kliimaseadme tõhusaks tööks

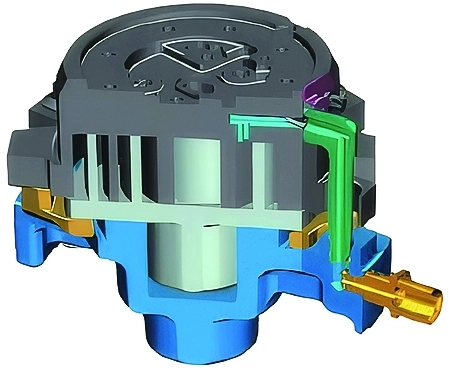

Õlipump

Varustatud positiivse nihkega õlipumbaga laagrisüsteemi määrimiseks voolutingimustes.

MyCond MCU-OHDD töötab temperatuuridel -20°C kuni +53°C

ÜLEVALLATU PAINDLIKKUS

Lai tööulatus

Seade suudab stabiilselt töötada erinevates tingimustes, mis on ideaalne lahendus mitmesugustele nõuetele.

Jahutusrežiimis:

pealevoolutemperatuur vahemikus -5 °C kuni 20 °C*, välistemperatuur vahemikus -20 °C kuni 53 °C.

Kütte- ja sooja tarbevee režiimis:

pealevoolutemperatuur +20 °C kuni +60 °C*, VÄLISTEMPERATUUR -20 °C KUNI 50 °C.

MyCond MCU-OHDD ruumiküte jahutusvedeliku etteandega kuni +60 °C

ÜLDMÕÕTMED

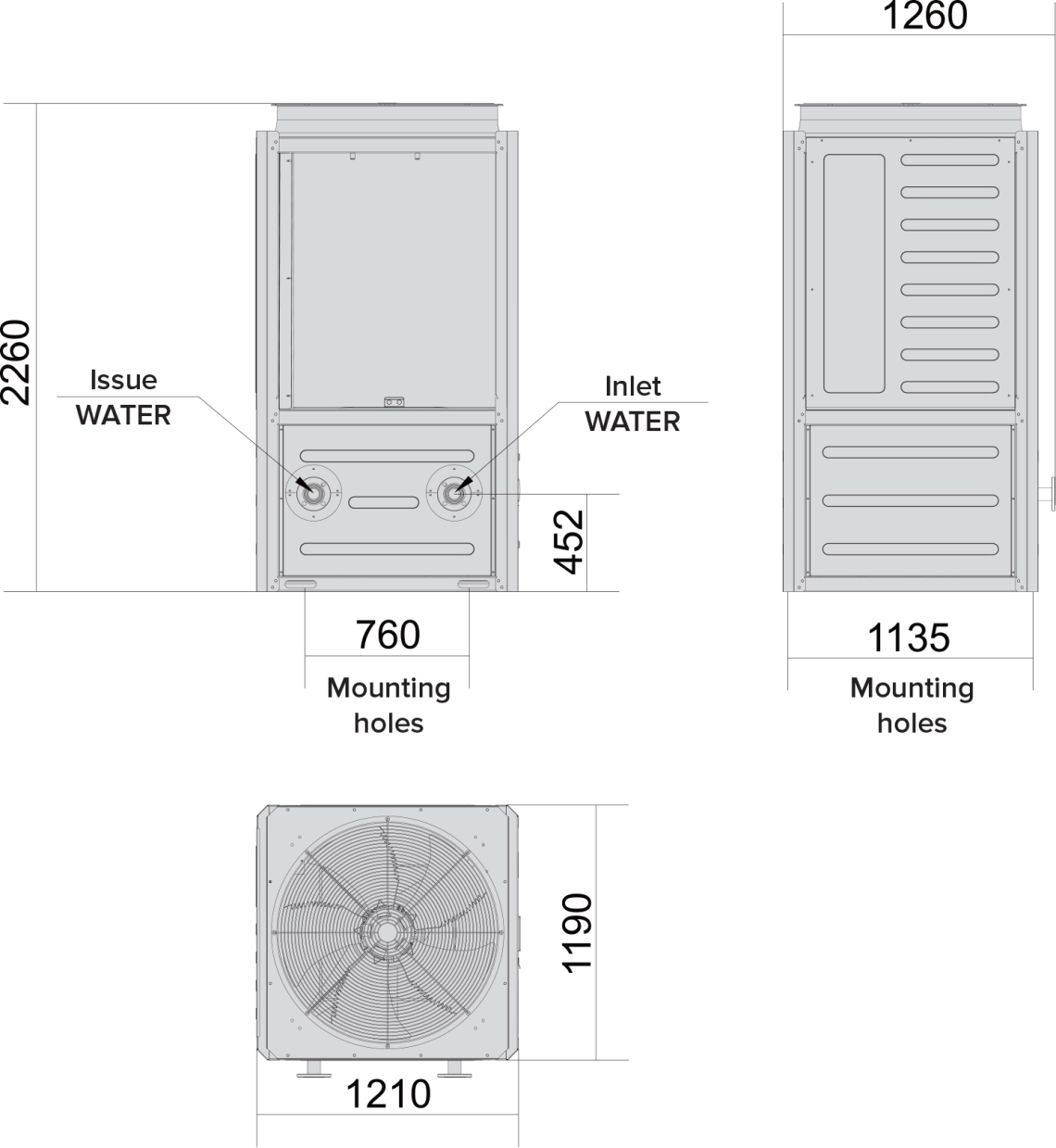

MCU080OHDD välismõõtmed

MyCond MCU-OHDD üldised mõõtmed - 1

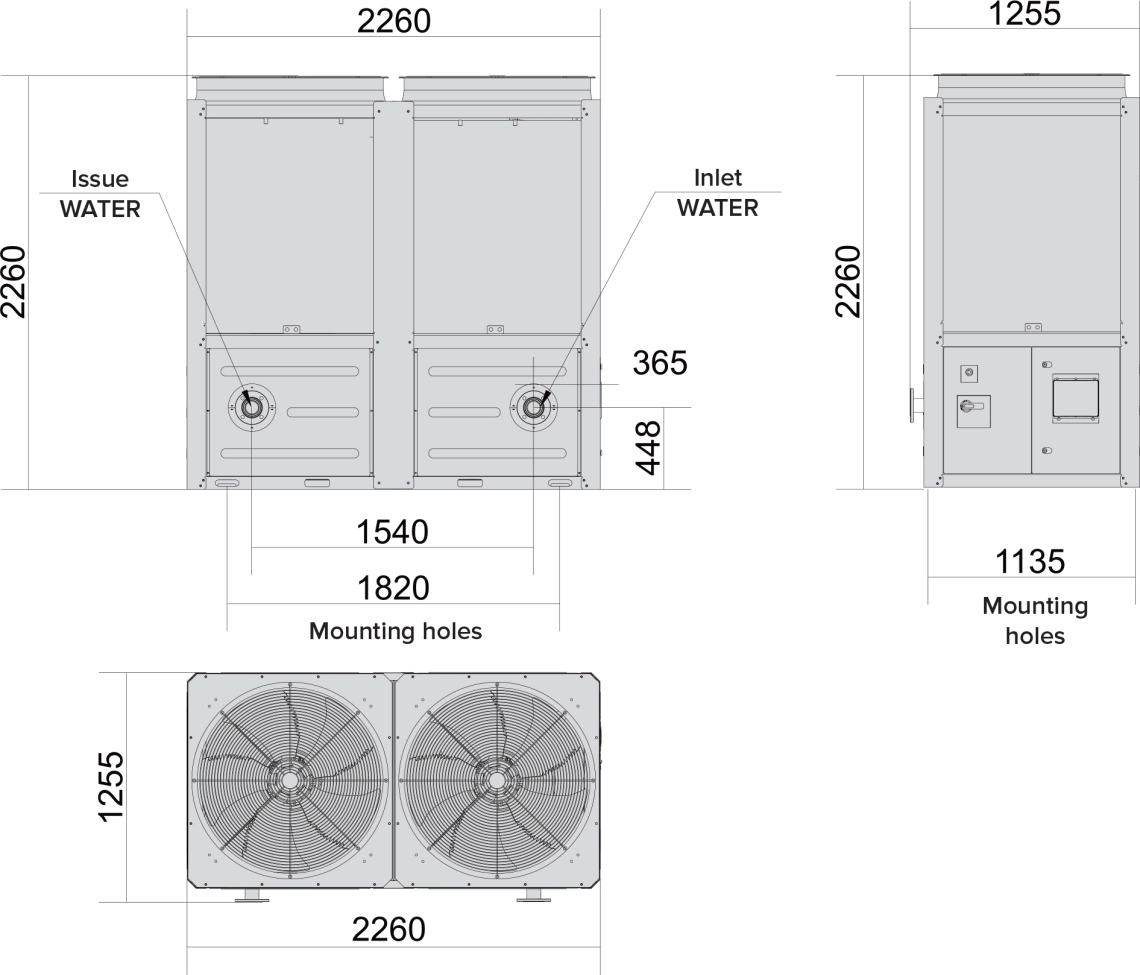

Välised mõõtmed MCU0130OHDD, MCU0150OHDD

MyCond MCU-OHDD üldised mõõtmed - 2

TEHNILISED ANDMED

Tehnilised andmed		Mõõtühik	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
Jahutus (Väljuva vee temperatuur 7°C/ Välisõhu temperatuur 35°C)	Mahutavus (maksimaalne) Võimsus (max) EER (maksimaalne) Mahutavus (nominaalne) Võimsus (nominaalne) EER (nominaalne)	kW kW kW/kW kW kW kW/kW	76,0 29.01 2.62 65,0 22.03 2.95	137,0 46.92 2.92 100,0 28.60 3.50	153,0 56.56 2.70 130,0 42.88 3.03
Küte (Väljuva vee temperatuur 45°C/ Välisõhu temperatuur 7°C)	Mahutavus (maksimaalne) Sisendvõimsus (max) COP (maksimaalne) Mahutavus (nominaalne) Sisendvõimsus (nominaalne) COP (nominaalne)	kW kW kW/kW kW kW kW/kW	81,0 24.40 3.32 71,0 18.93 3.75	151,0 41.95 3.60 100,0 24.20 4.13	161,0 47.08 3.42 142,0 36.90 3.85
Hooajaline energiatõhusus	NÄGIJA ηs,c SCOP (35°C) ηs,c SCOP (55°C) ηs,c	W/W % W/W % W/W %	4.60 181 4.51 178 3.65 143	4.88 192 4.85 191 3.85 151	4.82 190 4.60 181 3.80 149
Töötemperatuuri vahemik	Jahutus Küte	°C °C	-20–53 °C -30–50 °C
Väljundvee temperatuurivahemik	Jahutus Küte	°C °C	-5–20 °C 20–60 °C
Toiteallikas		Ph/V/Hz	3N~/380~415V/50Hz
Akustilise võimsuse tase		dB	88	88	91
Veesoojusvaheti tüüp			Kest- ja torusoojusvaheti
Õhusoojusvaheti tüüp			Vasktoru ja alumiiniumribid
Külmutusagensi drosselklapi tüüp			Elektrooniline paisuventiil
Kompressor	Tüüp Kogus		Inverteriga spiraalkompressor
Kompressor	Tüüp Kogus		1	2	2
Külmutusagens	Tüüp		R32
Ventilaator	Tüüp Õhuvool Kogus	m³/h	Aksiaalne
			25400	20500	25400
			1	2	2
Veesüsteem	Veekindlus Vee voolukiirus Veetoru suurus (sisselaske-/väljalaskeava)	kPa m³/h	53	40	60
			12.20	17.2	1 24,4
			DN50/DN50	DN65/DN65	DN65/DN65
Välised mõõtmed	L×S×K	mm	1260 × 1210 × 2260	2260 × 1255 × 2260	226012552260
Kaal	Netokaal	kg	500	910	910

Märkused:

1. Tootja võib toote täiustamiseks tehnilisi andmeid ette teatamata muuta.

2. Toimivus vastab standarditele EN14511 ja EN14825.

3. Max.: 100% kompressori sagedusest.

4. Nom.: Nimiandmed 80% maksimaalsest sagedusest.

5. Lisateabe saamiseks võtke ühendust Mycondi töötajatega.
