Modulaarne soojuspump Inverter MCU-YHI seeria

Mycondi kõrgtehnoloogiliste MCU YHI soojuspumpade seeria on valmistatud täiustatud tehnoloogiate alusel. Seadme südameks on täiustatud EVI-tehnoloogiaga inverterkompressor. Koos invertertehnoloogia alusel valmistatud ventilaatorite, mikroprotsessor-tüüpi juhtimise ja muude maailmakuulsate kaubamärkide komponentidega tagab soojuspump katkematut tööd aastaringselt nii külma kuni -20...55 C kui ka soojuse kuni -26...55 C kraadini. See ühendab endas kõrge tõhususe ning täpse ja aastaringselt toimiva kliima säilitamise iga süsteemi puhul

Küttevõimsus: 34 -150 kW

Modulaarne soojuspump Inverter MCU-YHI seeria

Täielik inverteri energiasääst

Energiatõhususe klass 1 vastavalt kahekordsele klassifitseerimisskeemile, mis põhineb hooajalisel energiatõhususe suhtarvul (SEER) jahutamise ja kütmise ajal. Energiasääst kuni 26% kogu SEER vahemikus.

Full-inverter power saving

Various applications

Erinevad rakendused

See lahendus sobib nii tavapäraseks kasutamiseks siseruumides kui ka spetsiaalsetes protsessi- ja sanitaartingimustes, ainult jahutusega töötamiseks, madalate temperatuuride ja äärmusliku kuumuse korral jne. Seade toetab kõiki alternatiivseid rakendusi.

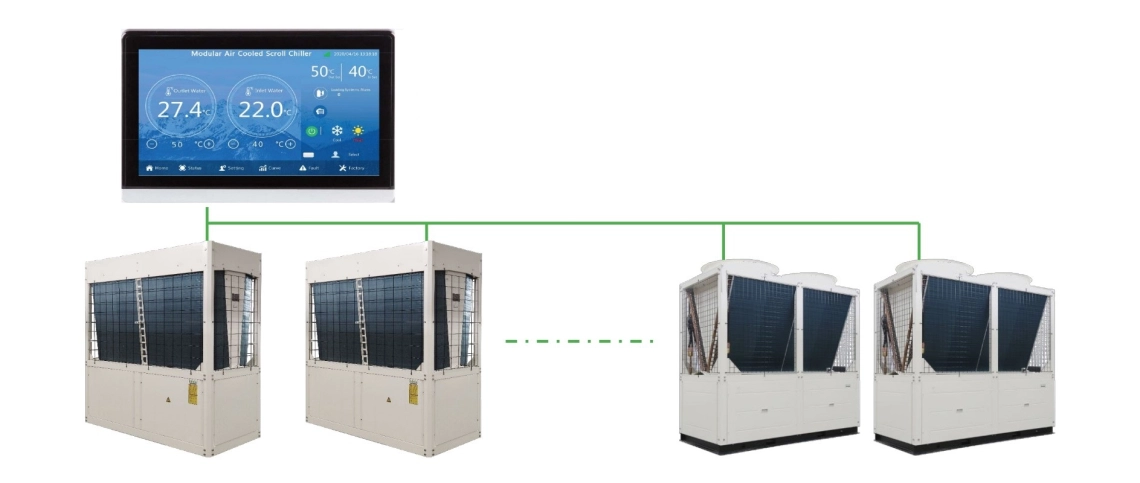

Intelligentne kombinatsioon

Kuni 16 fikseeritud kiirusega moodulit (YH\YHE) ja muutuva kiirusega invertermooduleid saab vabalt kombineerida. See võimaldab rahuldada erinevaid projektinõudeid, näiteks energiasäästu.

Intelligent combination

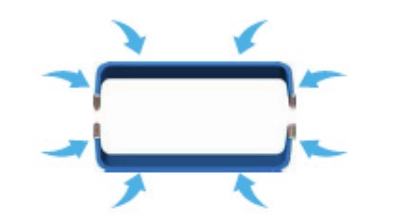

All-round air intake

Kõikehõlmav õhuvõtu

Soojusvaheti koosneb kahest U-kujulisest osast,

mille õhupoolne pindala on 45% suurem ja õhutagastus on ühetaoline ja ümmargune.

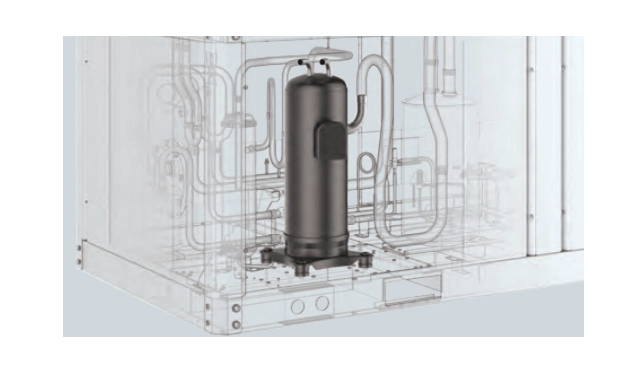

Proprietary drive control program

Omane ajami juhtimisprogramm

Seadet ajab BLDC-mootor, kusjuures 8000 loendiga sekundis ja kahekordse filtreerimisega juhtimisprogramm takistab voolukatkestusi igal sagedustasemel.

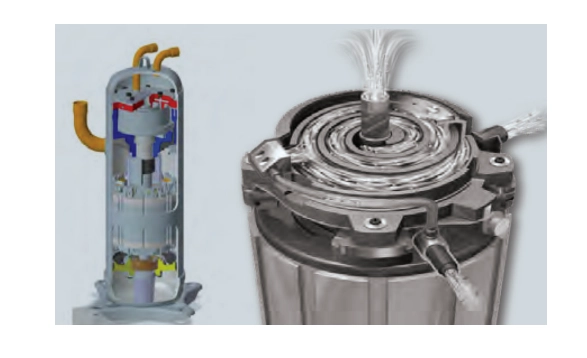

Inverter driven operation and precise output adjustment

Inverteriga töö ja täpne väljundi reguleerimine

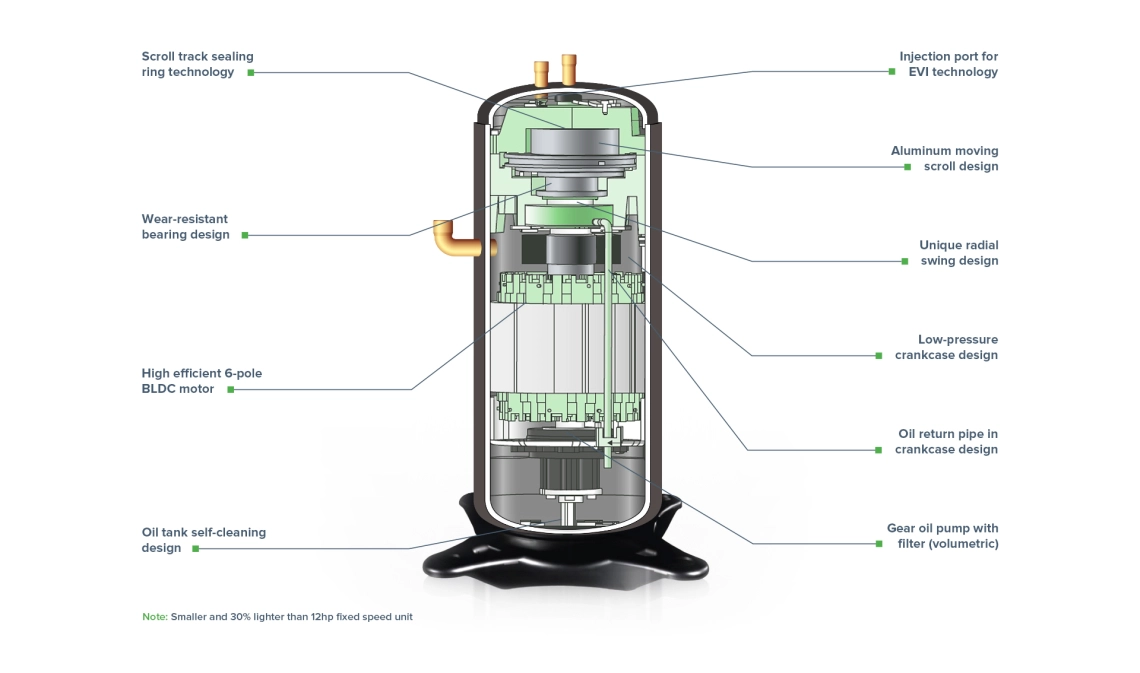

Võimas inverterkompressor toetab võimsuse astmelist reguleerimist vahemikus 15% kuni 100%. See töötab hästi ka osalise koormuse korral, vältides sagedasi käivitusi ja seiskamisi. EVI-tehnoloogia kasutamine võimaldab tööd äärmuslikus külmas või kuumuses.

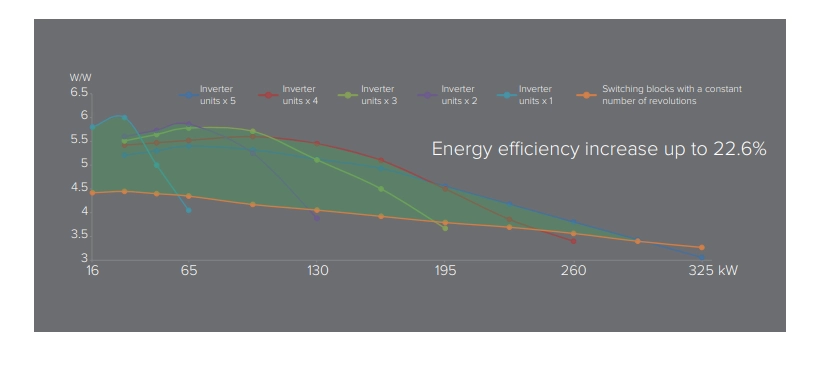

Tasakaalustav juhtimine

Osaline koormus on töö ajal esmatähtis. Kui mitu seadet töötavad koos, juhitakse iga kompressorit sagedust intelligentse juhtimise abil, mis tagab tasakaalustatud töö energiatõhususe kõvera piirkonnas.

Balancing management

Technological design

Tehnoloogiline disain

Soojuspumba komponendid on täielikult varjatud, et vältida nende kahjustamist
Parem soojusvahetuse tõhusus tänu suuremale õhu sisselaskepinnale
Elevandiluu värviga värvitud lehtmetallist korpus
Omapärane inverterkonstruktsioon koos täiustatud auru sissepritse tehnoloogiaga (EVI)
Kõrge tõhususega mantel- ja torusoojusvaheti

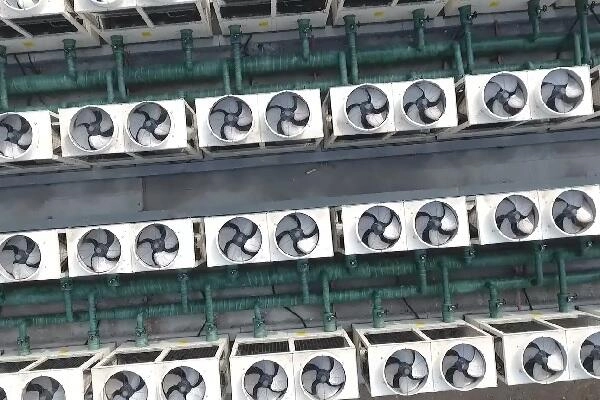

Side- ja juhtimisfunktsioonid

Modulaarne konstruktsioon seadmete hõlpsaks kombineerimiseks

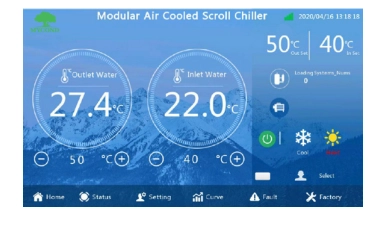

Lihtsalt kasutatav puutetundlik juhtpaneel (lisavarustus)
MODBUSi kaudu kaugjuhtimise tugi

Communication and control features

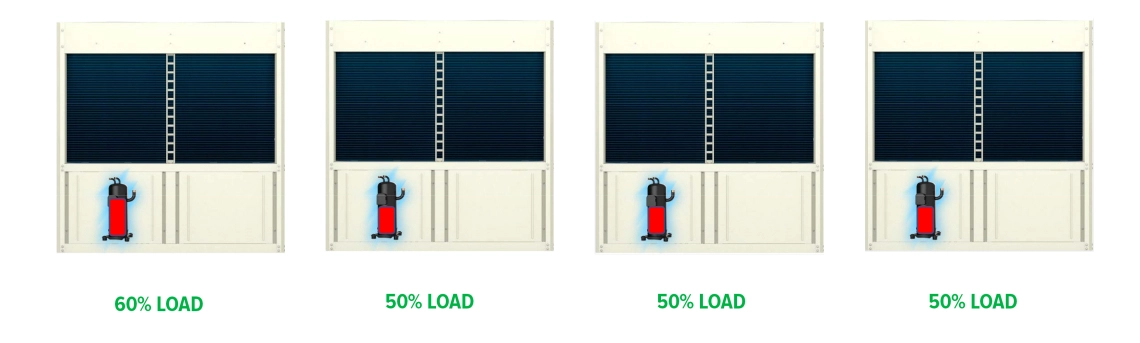

Osalise koormuse toimimine eelisjärjekorras

Kui mitu moodulit on kombineeritud, juhitakse iga kompressori sagedust intelligentselt, kusjuures eelisjärjekorras toimub töötamine energiatõhusas osalise koormuse piirkonnas. Samal ajal tasakaalustatakse kompressori tööaeg ja koormus, et hõlbustada iga mooduli kompressori ühtlast kulumist.

Partial load operation prioritized

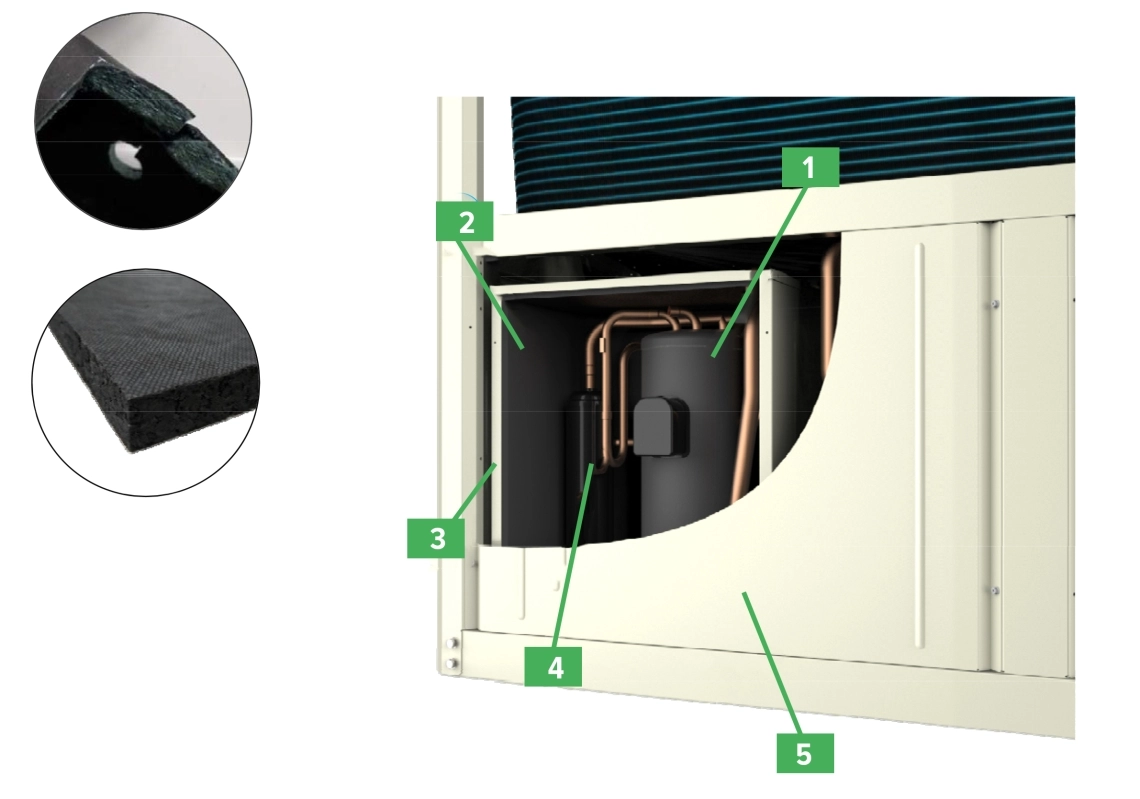

Patenteeritud 5-astmeline kompressoriruumi heliisolatsioon

Akustiline plokk. Roheline vilt koos butüülkummist materjaliga müra sageduse tagamiseks
Ülimalt vaikne akustiline paneelimüra. Suure tihedusega vahtuv summutusmaterjal, mis neelab tõhusalt vibratsiooni ja müra kõikidel sagedustel
Hermeetiline helikindel kast
Kompressori helikindlasse kasti paigutatud imi- ja väljavoolutoru, õliseparaator, summuti jne
Kaitsepaneel seadme ümber müra täiendavaks blokeerimiseks

Patented 5-stage sound insulation for compressor room

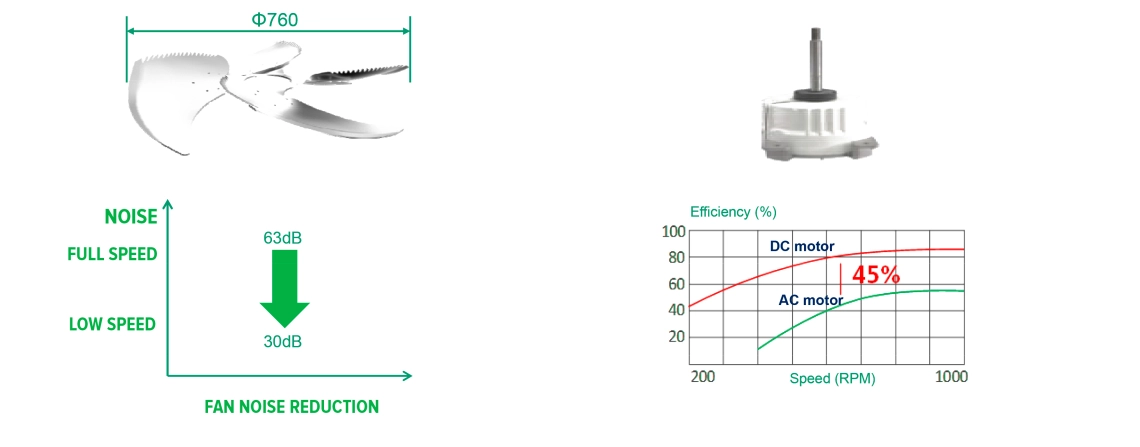

Tööstuse suurima läbimõõduga aksiaalventilaator võrdse õhuvoolu korral

Sawtooth suur tiivik, madal pöörlemiskiirus, madal ventilaatori kiirus, töömüra madalal kiirusel kahe puhuri puhul kui 30 dB. Harjadeta täielik DC ventilaatori mootoril on astmeteta kiiruse reguleerimine 15-100% ja stabiilsem töö, saavutades suurema energiatõhususe, vähendades samal ajal müra.

Industry's largest diameter axial fan under equal air flow

Sagedusmuundamine ja müra vähendamine

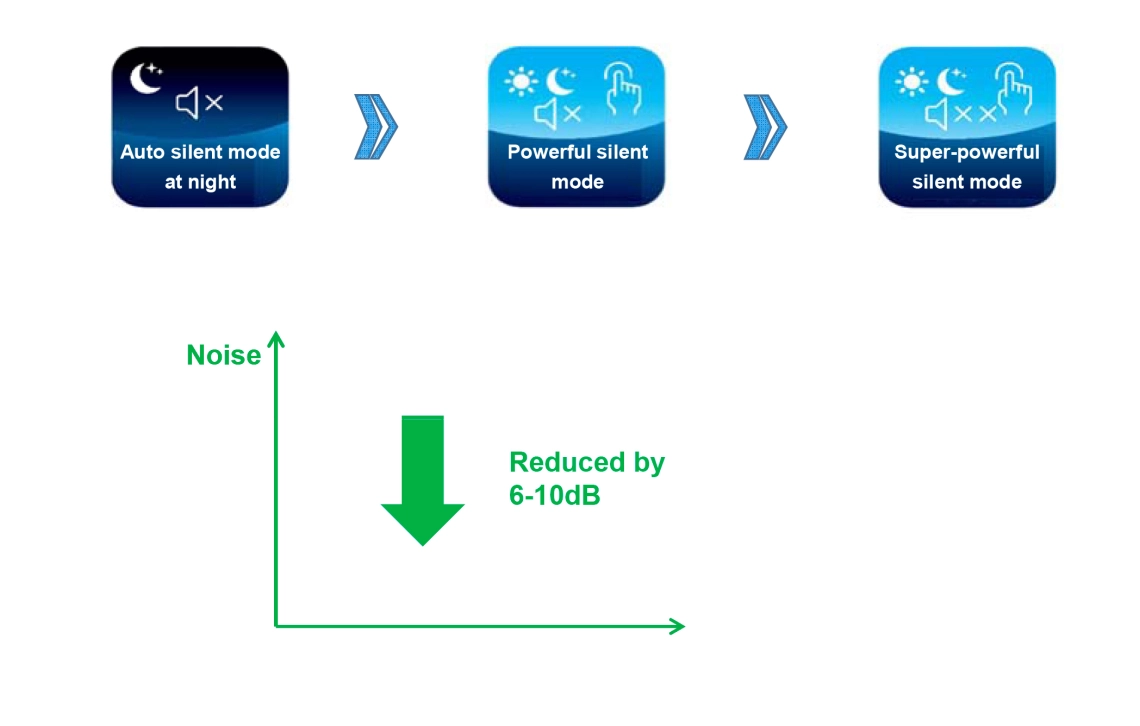

Kolm valikulist vaikset režiimi
Juhtmega kontrolleri seadistuste abil piirab seade automaatselt kompressori ja ventilaatori töösagedust ning vähendab aktiivselt müra, et vastata klientide kõrgematele nõuetele.

Frequency conversion and noise reduction

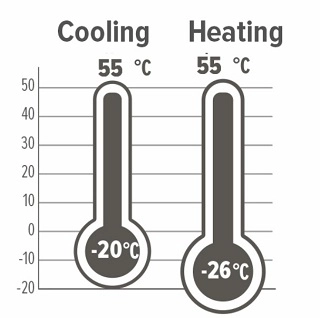

Operation range

Tööpiirkond

Tänu aastatepikkusele kogemusele külmutusseadmete arendamisel ja projekteerimisel on ettevõte edukalt rakendanud tehnoloogiat enhaced vapour injection (EVI) ja invertertehnoloogiat ning teinud läbimurde modulaarsete soojuspumpade töös, tööpiirkond on suurenenud.

Spetsifikatsioonid	Üksused	MCU035YHI	MCU065YHI	MCU130YHI
Nimeline jahutusrežiim
Jahutusvõimsus	kW	33,5	65,0	130
Energiatarve	kW	12,0	21,2	41,8
EER	W/W	2,79	3,06	3,11
Hooajaline energiatõhususe suhtarv (SEER)	W/W	4,60	4,55	4,55
Hooajaline energiatõhususe koefitsient (SCOP)	W/W	3,20	3,10	3,10
Nimeline kütmisrežiim
Soojusvõimsus	kW	34,0	75,0	150
Energiatarve	kW	10,5	23,4	45,0
COP Hooajaline jõudluskoefitsient (SCOP)	W/W W/W	3,24 3,20	3,20 3,10	3,33 3,10
Toiteallikas		380 V, 3 faasi, 50 Hz	380 V, 3 faasi, 50 Hz	380 V, 3 faasi, 50 Hz
Vee vooluhulk	^m3/h	5,76	11,2	22,4
Vee rõhu langus	kPa	30	45	45
Vee sissevoolu/väljavoolu toruühenduse tüüp		DN40 väliskeermega	DN 65 äärikühendus	DN65 äärikühendus
Töörežiim		Automaatne mikrokontrolleril põhinev töö	Automaatne mikrokontrolleril põhinev töö	Automaatne mikrokontrolleripõhine töö
Kompressori tüüp		Inverter-spiklikompressor täiustatud aurusissepritsega (EVI)	Inverter-skrollikompressor täiustatud aurusissepritsega (EVI)	Inverter-skrollikompressor täiustatud aurusissepritsega (EVI)
Kompressorite arv	tk.	1	1	2
Ventilaatori tüüp		Madala müratasemega inverter-telgventilaator	Madala müratasemega inverter-telgventilaator	Madala müratasemega inverter-telgventilaator
Ventilaatorite arv	tk.	1	2	2
Õhuvooluhulk	^m3/h	13000	26000	47000
Külmutusaine tüüp		R410A	R410A	R410A
Mõõtmed, LxSxK	mm	1170×846×1694	2000×950×2020	2250x1150x2260
Netokaal	kg	285	600	960
Töökaal	kg	300	660	1060
Müratase	dB(A)	50 - 61	50 - 67	50 - 67
Maksimaalne elektriline koguvõimsus	kW	20	31,5	63
Maksimaalne töövool	A	30,5	50	100

Märkused:
1. Nimijahutusvõimsust ja nimivõimsust jahutamise ajal on katsetatud vee nimivooluhulga, väljavoolutemperatuuri 7 °C ja ümbritseva õhu temperatuuri 35 °C (kuiv pirn) juures.
2.Nominaalne soojendusvõimsus on katsetatud vee nimivooluhulga, väljavoolutemperatuuri 45 °C ja ümbritseva õhu temperatuuri 7 °C (kuiv pirn) / 6 °C (märg pirn) juures.
