Õhujahutusega spiraaljahuti YHE seeria MCU-500YHE

500 kW võimsusega Mycond kõrge temperatuuriga soojuspump, mis on varustatud Danfoss'i kompressoritega EVI-tehnoloogia ja 3. põlvkonna juhtimissüsteemiga, hoiab kõrgeid temperatuure kuni -32 °C. Tõhusalt toodab sooja vett kuni +60°C, ideaalne suurte rajatiste jaoks, tagab usaldusväärse kütte aastaringselt
Jahutusvõimsus: kuni 500 kW
Küttevõimsus: kuni 540 kW

Soovid osta või on küsimusi?
Õhujahutusega spiraaljahuti YHE seeria MCU-500YHE

Danfoss kompressor

  • Spetsiaalne soojuspumpade jaoks
  • EVI tehnoloogia (kasutatakse jahutamiseks ja kütmiseks)

Vaikne ventilaatorimootor

  • Suur tiivikuga ventilaator

Intelligentne juhtimine

  • Uue põlvkonna juhtplaat 3.0
  • Kümme aastat andmete säilitamist

Kuni 8 seadet saab kombineerida 1 kontrolleriga.

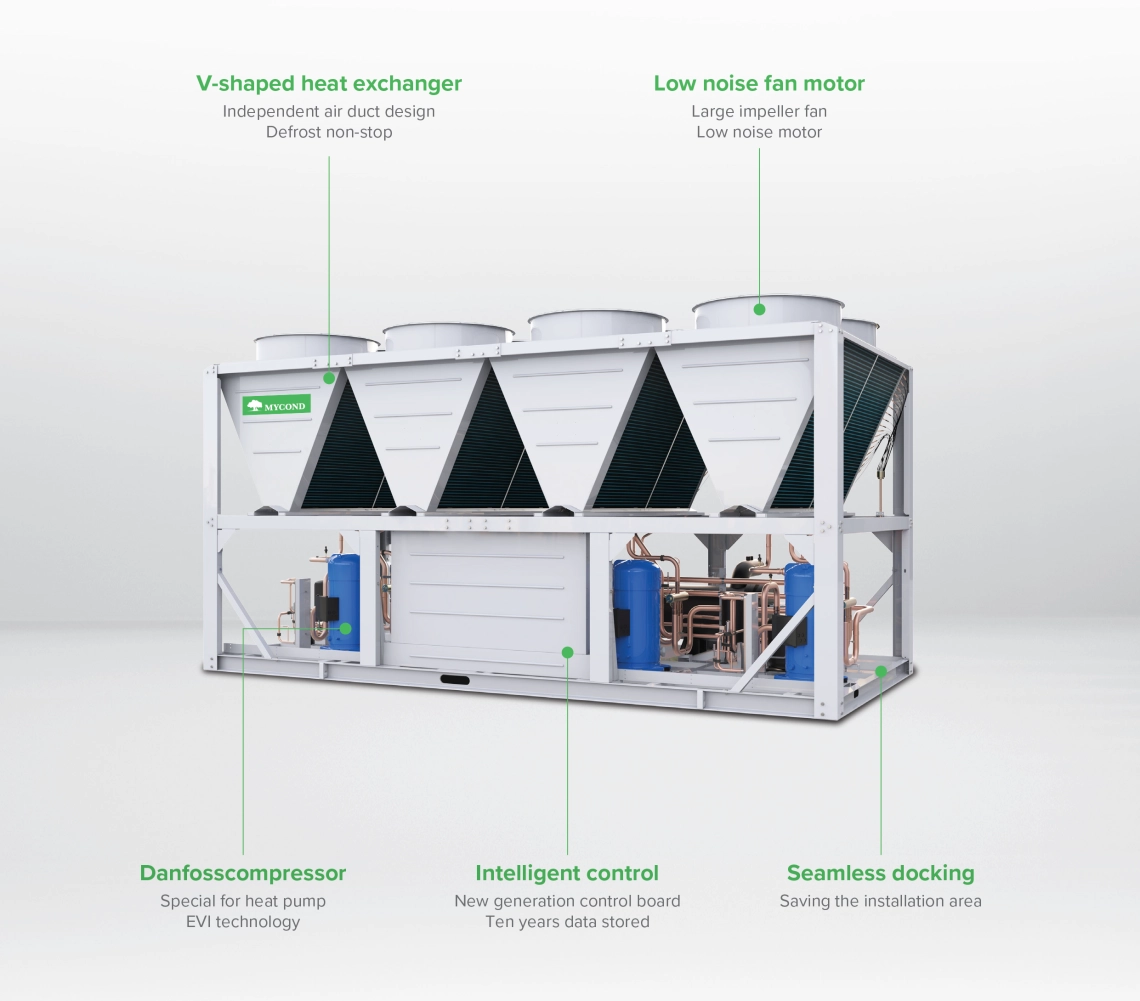

MyCond YHE MCU500YHE koos V-kujulise soojusvahetiga

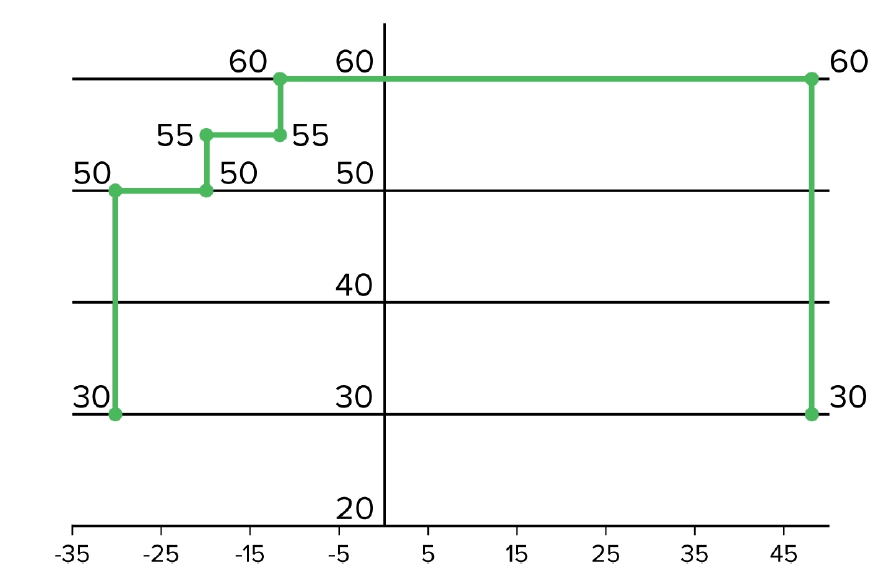

MyCond YHE MCU500YHE temperatuurirežiimi tööplaan

Tööpiirkond:

Tänu täiustatud aurusissepritsele on kompressor võimeline töötama kõrgemal kõrgsurve tasemel. Väljundvee temperatuur tõuseb madalatel temperatuuridel kütmisel 5-10 °C võrra: see võimaldab rahuldada põrandaküttesüsteemide, ventilaatorikütteseadmete ja uusimate radiaatorite vajadusi.

Jahutamine:

  • Vee väljalasketemperatuur. 5~20 °C
  • Ümbritseva õhu temperatuur. 5~48 °C

Küte:

  • Kuuma vee väljundi temp. 30~60 °C
  • Ümbritseva õhu temperatuur -32~48 °C

Täiustatud auru sissepritse (EVI)

Optimeerimine:

  1. Optimaalne jõudlus saavutatakse.
  2. Superjahutusaste suureneb.
  3. Paraneb kõrgsurve toimimine.
  4. Külmutusaine massivooluhulk läbi kondensaatori suureneb.
  5. Temperatuur kompressori väljalaskeava juures väheneb.
  6. Gaasilise külmaaine imemismaht suureneb.

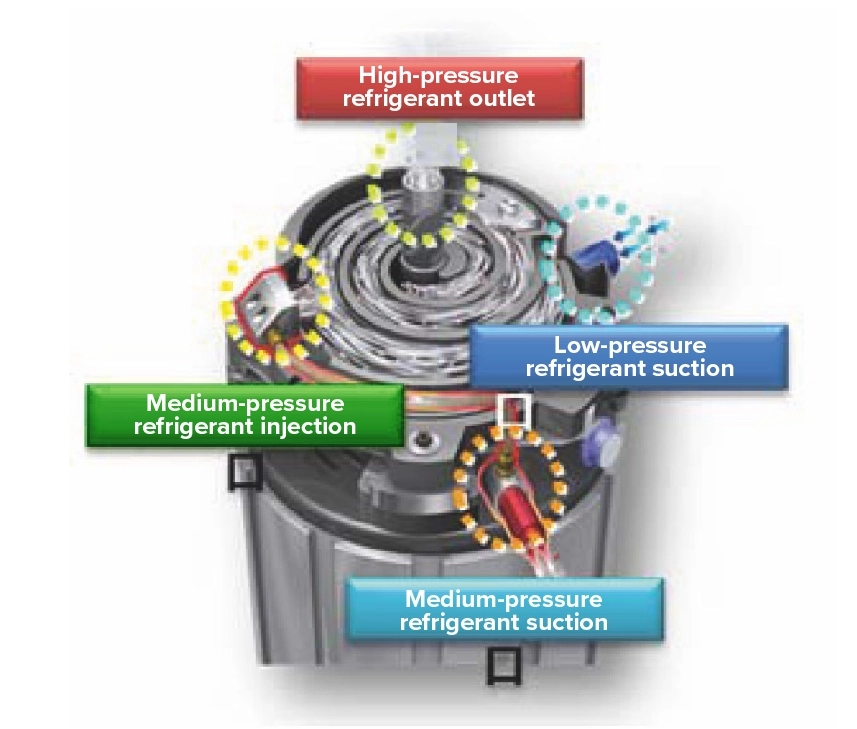

MyCond YHE MCU-500YHE kompressori tööskeem

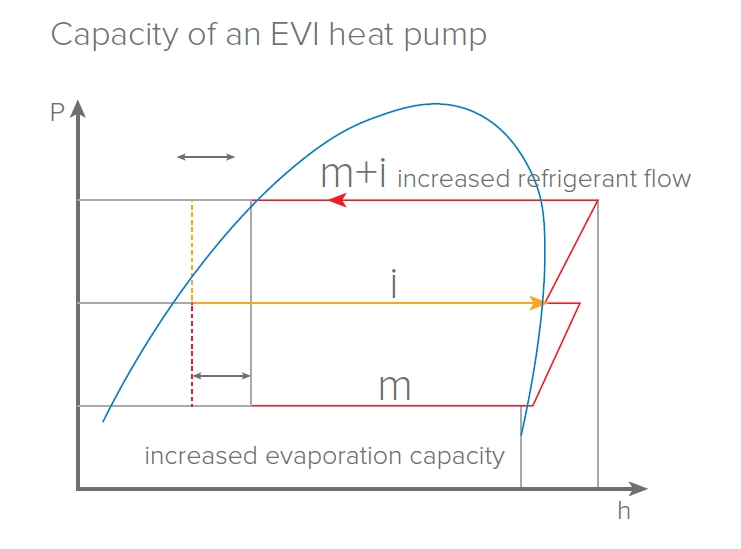

MyCond YHE MCU-500YHE Soojuspumba jõudlus koos EVI-ga

Rõhu ja entalpia diagramm, mis kirjeldab täiustatud aurusüsti protsessi. Täiustatud aurusissepritsega (EVI) kompressoriga varustatud seade tagab tõhusa kütte äärmiselt madala välisõhu temperatuuri korral. See tehnoloogia parandab oluliselt ka soojuspumba jõudlust, kuna pump toodab rohkem soojust, tarbides samal ajal vähem energiat.

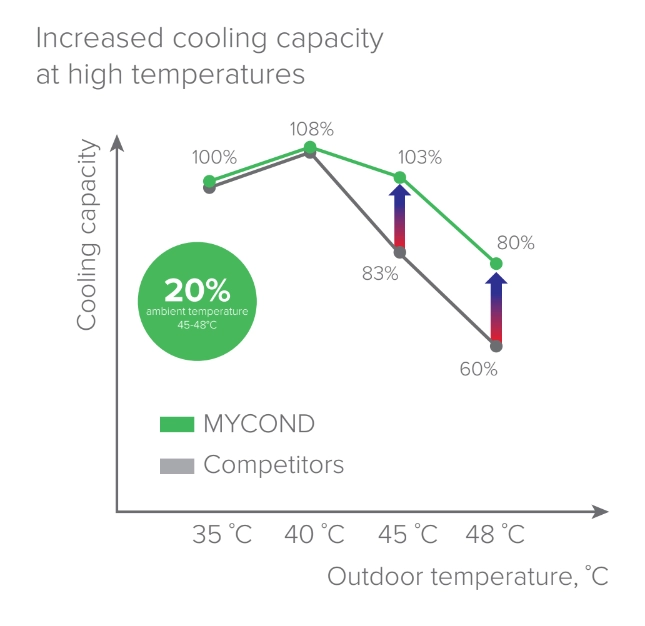

Jahutusuuendused

Jahutamisel 45...55 °C välistemperatuuril süstitakse kompressorisse aurustunud külma külmutusainet, mis vähendab väljutustemperatuuri ja hõlbustab kompressori töötingimusi. EVI-tehnoloogia abil alajahutatakse täiendavalt vedelkülmutusvedeliku põhivoolu ökonoomsuskontuuris, mis suurendab kogu jahutusseadme jahutustõhusust kuni 20%.

MyCond YHE MCU-500YHE uuendused jahutamisel

MyCond YHE MCU-500YHE optimeeritud kütmine

Optimeeritud kütmine

Täiustatud aurusissepritse (EVI) suurendab külmutusaine vooluhulka ja rõhku, mis tähendab kõrgemat soojusvõimsust ja veetemperatuuri kasutaja poolel. Samal ajal annab suurem külmutusaine ringluskiirus madalatel temperatuuridel 20% suurema soojusvõimsuse. Küttetöö on võimalik kuni -26 °C välistemperatuuril.

Tehnilised andmed Seadmed MCU-500YHE
Jahutusvõimsus (A35/W7) kW 500
Elektriline võimsus jahutusrežiimis kW 147,06
EER 3,4
SEER 3,8
Küte
Nimliküttevõimsus (A7/W45) kW 540
Elektriline võimsus kütmisrežiimil kW 147,1
COP 3,67
SCOP 3,36
Maksimaalne töövool А 400
Toiteallikas 380V, 3 fazi 50Hz
Vee vooluhulk m3/h 86
Vee rõhu langus kPa 56
Ühendustoru mõõtmed DN125 Victaulic ühendus
Kompressor
Kompressori tüüp Hermeetiline spiraalkompressor (Danfoss)
Kompressorite arv 4
Ventilaator
Ventilaatori tüüp Aksiaalne
Ventilaatorite arv 8
Õhuvooluhulk m3/h 164000
Külmutusaine kogus kg R410A/24,5*4
Mõõtmed mm 4825×2250×2530
Netokaal kg 3900
Töökaal kg 4200

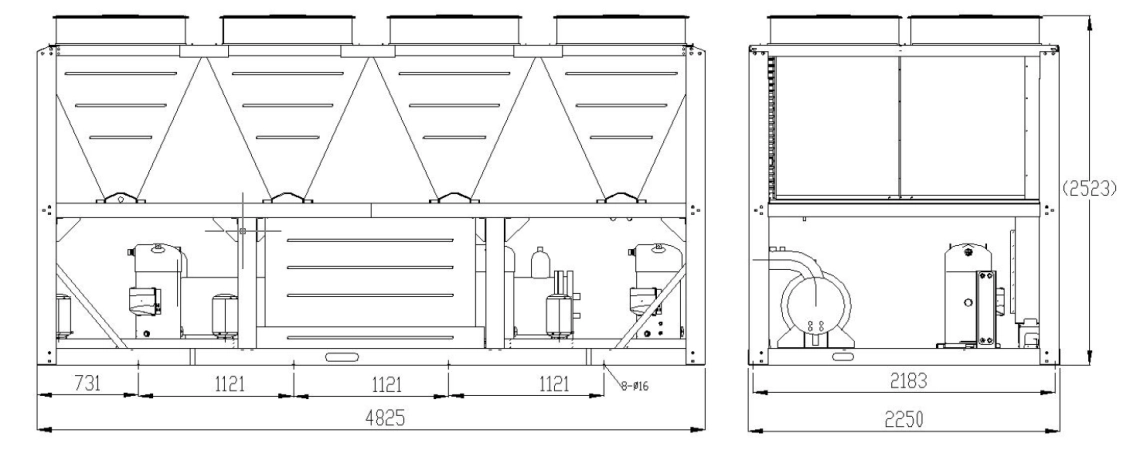

Mõõtmed

MCU-500YHE

MyCond YHE MCU-500YHE üldised mõõtmed
