Õhukuivatid MID / MSP seeria

MID- ja MSP-seeria õhukuivatid on mõeldud tööstus- või basseinipindadele. Neid paigaldatakse tavaliselt sellistesse keskkondadesse nagu avalikud ja privaatsed basseinid, piimatööstused, keldrid, keldrid ja muud rakendused, kus niiskuse reguleerimine on oluline, et konstruktsioon või kaubad ei saaks kahjustada
Kuivatusvõimsus: 100 ... 4650 l/päevas

Soovid osta või on küsimusi?
Õhukuivatid MID / MSP seeria

MSP ühekordse vooluga kanaliga õhukuivati, mis on mõeldud sisebasseinide ja agressiivsete keskkondade kuivatamiseks ja soojendamiseks.

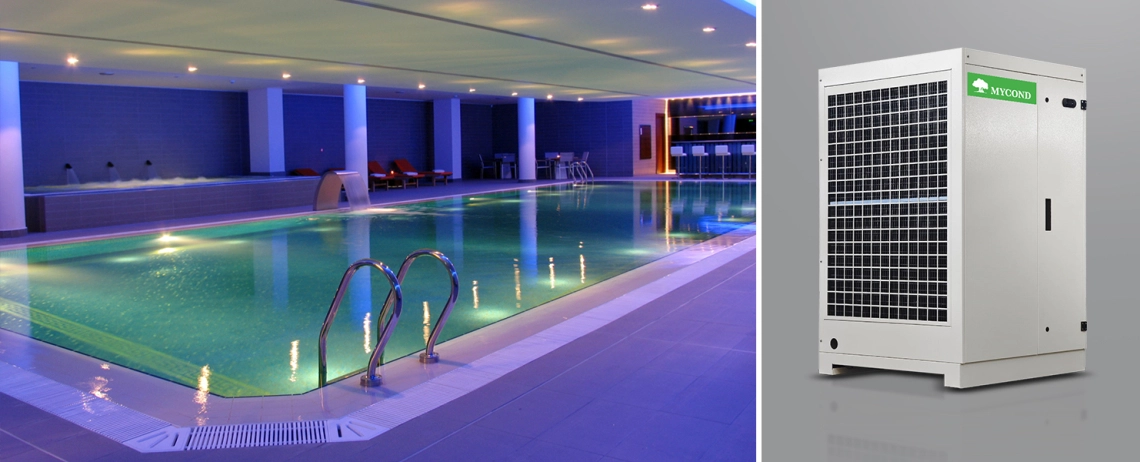

MyCond MID MSP efektiivne niiskuskontroll äriruumides

  • Paigaldatakse ruumi, kus on vaja kuivatada (fikseeritud või liigutatav pöörlevate ratastega, valikuline) või tehnikaruumi
  • Tsingitud teraspaneelid, seest ja väljast värvitud
  • Eelnevalt kaetud riftapõhised spiraalid, mis sobivad agressiivsesse keskkonda
  • Kloori eest kaitstud elektroonilised komponendid
  • Roostevabast terasest kondensatsioonialus
  • Kahe sisselaskeava tsentrifugaalventilaator (EC radiaalventilaator, valikuline) ülevalt või liinisisene toiteallikas
  • Desuperheater klooritud vee jaoks

MyCond MID MSP basseinikuivati MyCond MID MSP

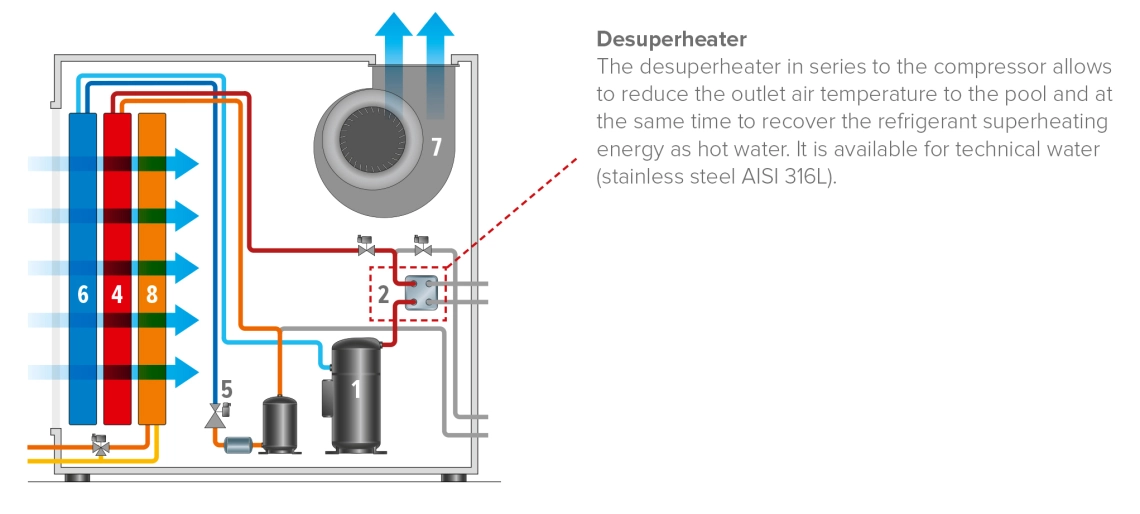

Põhimõtteline skeem

MyCond MID MSP basseinide veesoojendusfunktsiooniga õhukuivati MyCond MID MSP

  1. Kompressor, R410A külmutusgaas
  2. Desuperheater (valikuline)
  3. Kondensaator
  4. Termostaatiline paisumisventiil
  5. Aurusti
  6. Ventilaator: otsevedur kuni 0950, rihmavedu alates 1100; radiaal-EK-ventilaator valikuline
  7. Järelkütte- või jahutusvee spiraal koos 3-käigulise ventiiliga

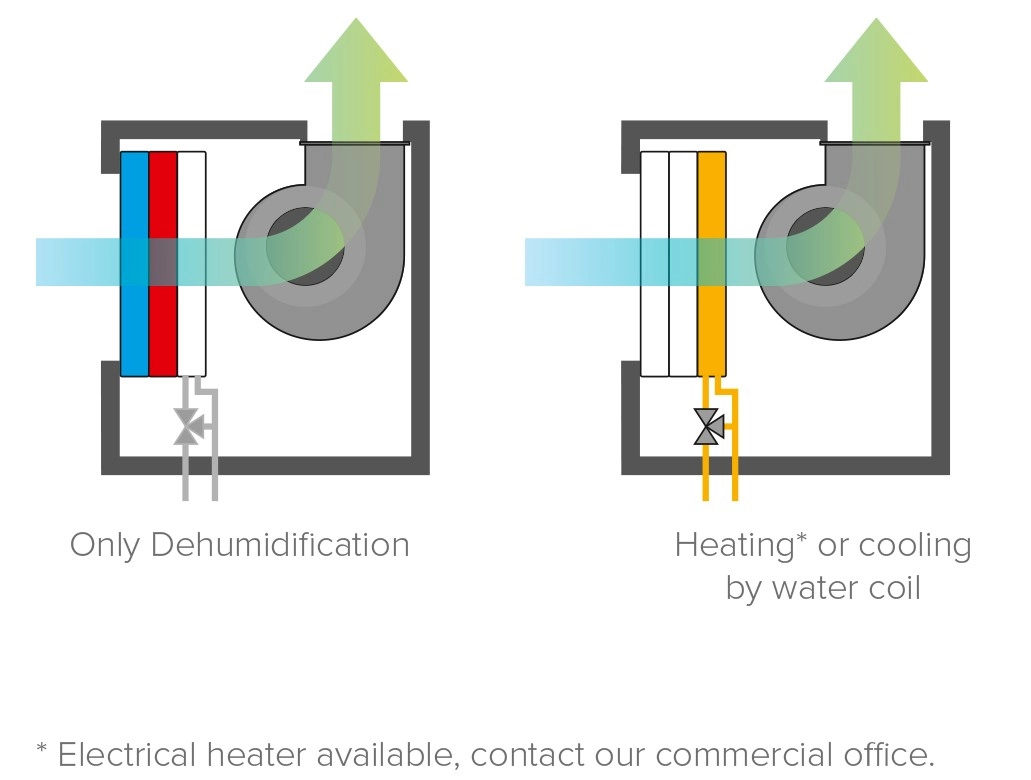

Töörežiim

MyCond MID MSP soojustagastusseade

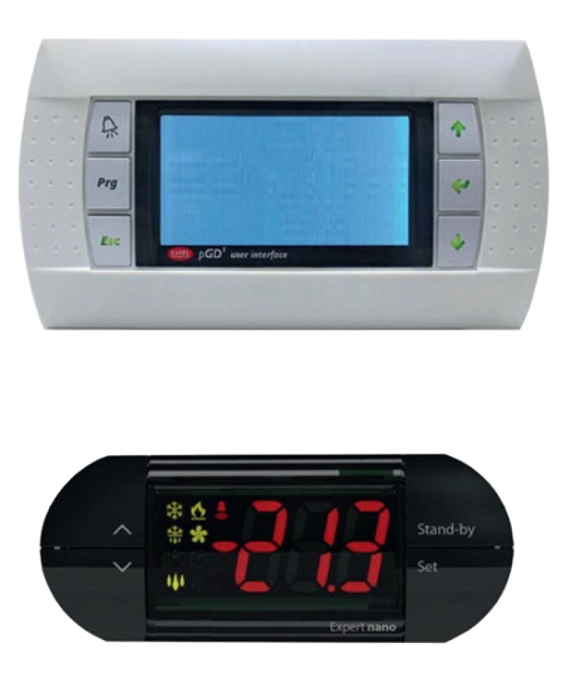

MyCond MID MSP kontrollerid õhukuivatite juhtimiseks

Standardvalikud:

  • Mehaaniline niiskusregulaator
  • Filtrihoidja raam sisselaskekanalile
  • Elektrooniline krono-niiskusregulaator
  • Kuuma/jahutatud vee spiraal 3-suunalise ventiiliga
  • Vaikne versioon -2 dB(A)
  • Pehme stardiga
  • Manomeetrid
  • Kuuma gaasi sulatamine
  • Ujumisbasseinivee desuperheater
  • Kõrge staatilise rõhuga tsentrifugaalventilaator

Täiustatud juhtimine:

  • Radiaalsed EC-ventilaatorid
  • 0-10 V juhtimisterminal
  • AAC: automaatne õhuvoolu reguleerimine
  • Kellakaart ajaplaneerimiseks
  • Filtri ummistumise andur
  • Kaugkasutusterminal
  • TH-andur kanalite paigaldamiseks
  • Seeriaplaat Modbus, Lonworks, Bacnet, KNX, Ethernet TM ühenduvuse jaoks

Legend:

  • А - ventilaator
  • B - kompressor
  • C - aurusti
  • D - kondensaator
  • E - Kuumavee soojusvaheti või elektriküte (lisavarustus)

MyCond MID MSP õhukuivati tööpõhimõte

Valikud:

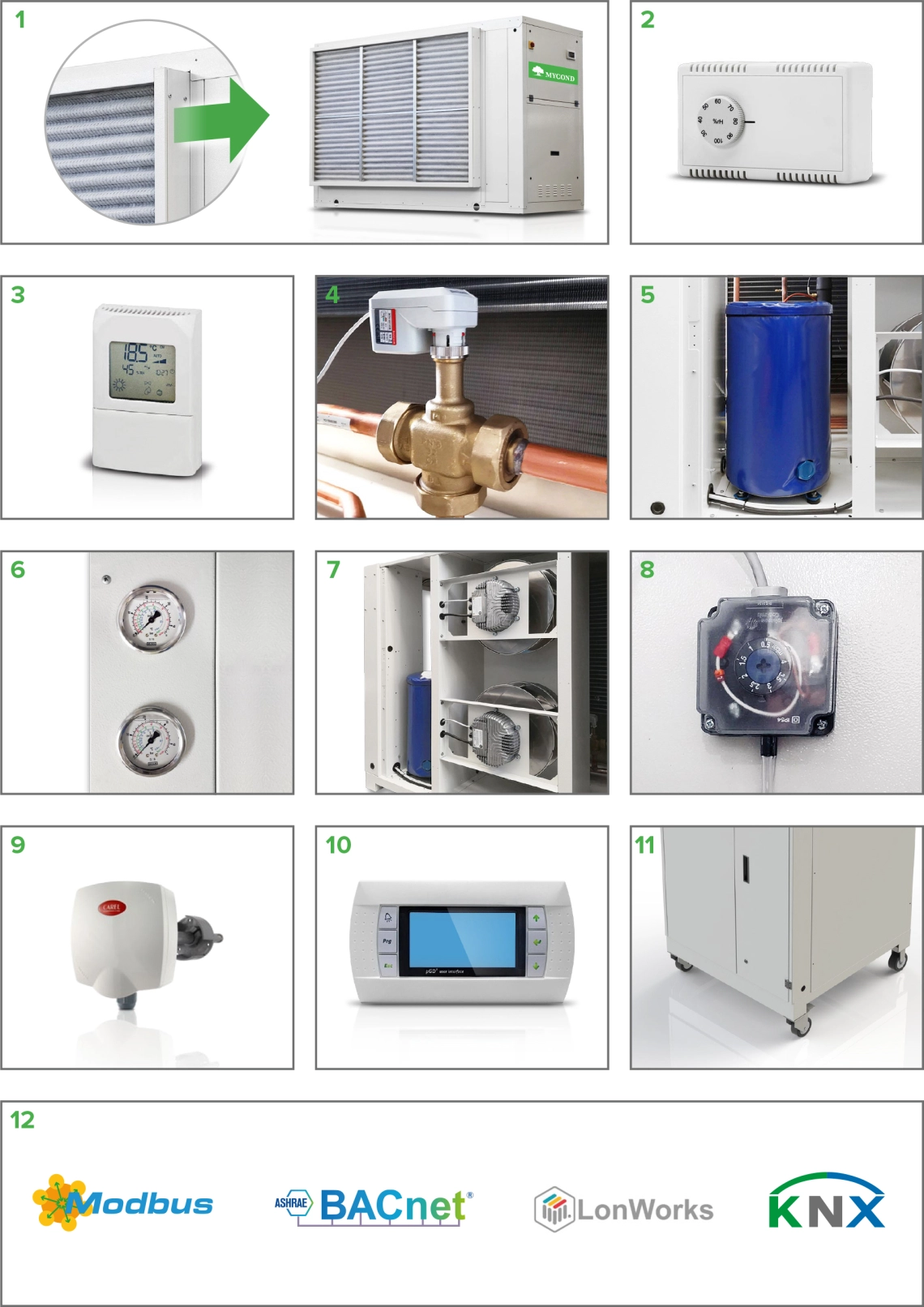

MyCond MID MSP automaatika juhtimiskomponendid

  • Filtrihoidja raam imitorustiku jaoks koos filtritega G2 või G4 (1)
  • Mehaaniline hügrostaat seinale paigaldamiseks (2)
  • Elektrooniline krono - hügrostaat (3)
  • Veespiraal koos moduleeriva kolmesuunalise ventiiliga(4)
  1. Ainult küte
  2. Ainult küte, ülisuurte mõõtmetega
  3. Jahutamine/kuumenemine
  4. Jahutus/küte, ülekoormatud

*3, 4 Sealhulgas kondensaadikast ja isolatsioon

  • Vaikne versioon (5)
  • Pehme käivitamine
  • Manomeetrid (6)
  • Kuumagaasi sulatamine (kohustuslik, kui õhutemperatuur on alla 8 °C)
  • Desuperheater tehnilise või basseinivee jaoks (4)
  • Kõrge staatilise rõhu tsentrifugaalventilaator
  • Radiaalne EC-ventilaator (7)
  • ACF: Automatic Control Flow; võimaldab valida õhuvoolu otse ekraanil ja hoida seda ka filtritest tingitud muutuva rõhulanguse korral.
  • Täiustatud juhtimine
  • Kellakaart koos ajaplaneerimisega: 2 töörežiimi (tööpäev või puhkus), 6 ajapilti iga töörežiimi kohta. Seadistatavad parameetrid: sisse/välja, sisetemperatuur, siseruumide suhteline õhuniiskus.
  • Määrdunud filtrite andur (8)
  • Temperatuuri ja õhuniiskuse andur kanalite paigaldamiseks (9)
  • Kaugkasutusterminal koos 20 m kaabliga (10)
  • Täiendav soojusisolatsioon, paksus 20 mm või 40 mm
  • Pöörlevad rattad (11)
  • Seeriaplaat BMS-i jaoks (12)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Ethernet ™ liidesekaart, saadaval olevad protokollid: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet ja Modbus TCP / IP
  • Kontakt 0-10 V õhuniisuti juhtimiseks
  • Versioon välitingimustes paigaldamiseks

Valikud erirakenduste jaoks

  • Spetsiaalsed mähised agressiivse keskkonna jaoks
  • Roostevabast terasest AISI 316L paneelid
  • Tehniline veekondensaator
  • Elektrilised kütteseadmed
  • Basseinivee kondensaator

MyCond MID MSP basseini soojuspumpade perepuhkus

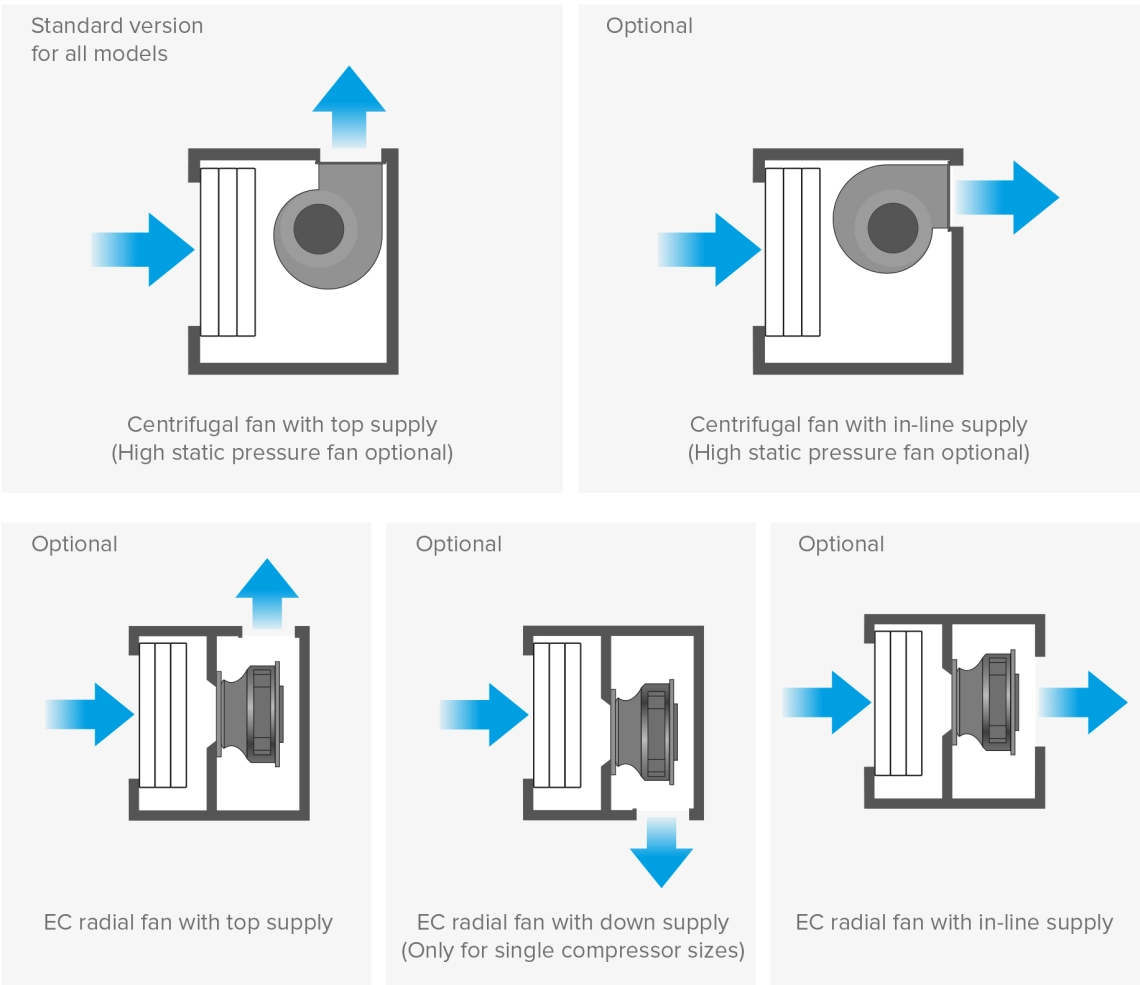

Ventilaatorite tüüp


MyCond MID MSP Ventilaatori paigaldusvõimalused koos EC-mootoriga

Hooajaline töörežiim

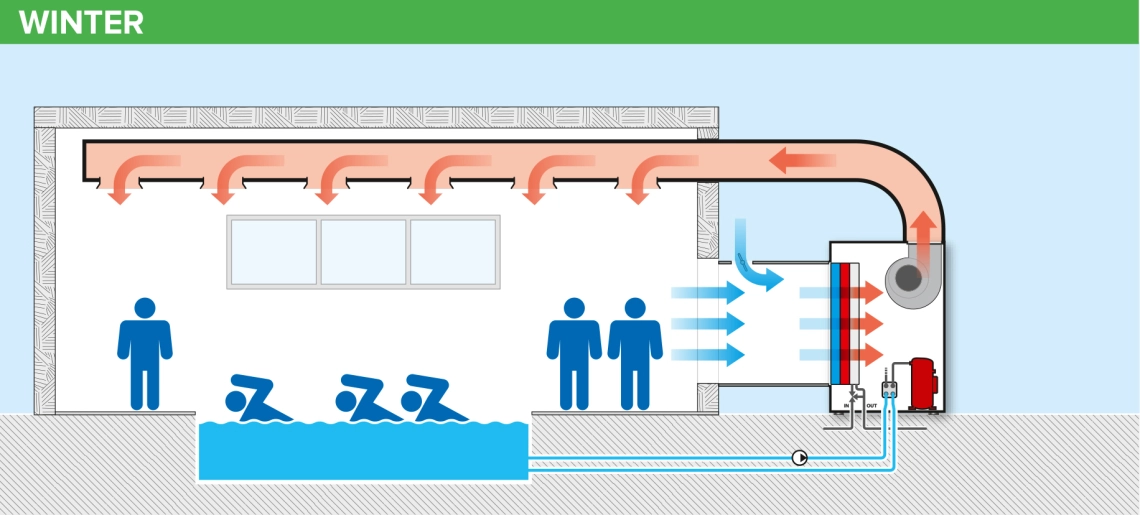

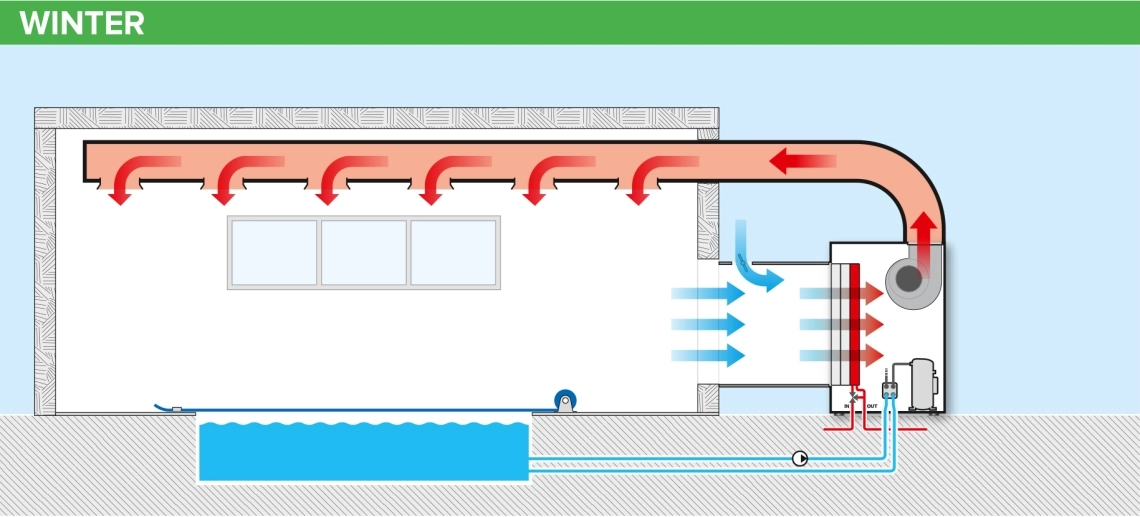

MyCond MID MSP Basseini kütmine talvel koos ventilatsiooniga

TALVINE: käivitamine, elanike puudumine, kaetud bassein, kütmine kuuma vee spiraaliga.
Kompressor: OFF
Kuuma vee spiraal: ON (valikuline)
Desuperheater: OFF (valikuline)

MyCond MID MSP Basseini kütmine ja ventilatsioon talvel

TALVINE: normaalne töö, bassein avatud, õhukuivatus.
Kompressor: ON
Kuumaveespiraal: OFF (valikuline)
Desuperheater: OFF (valikuline)

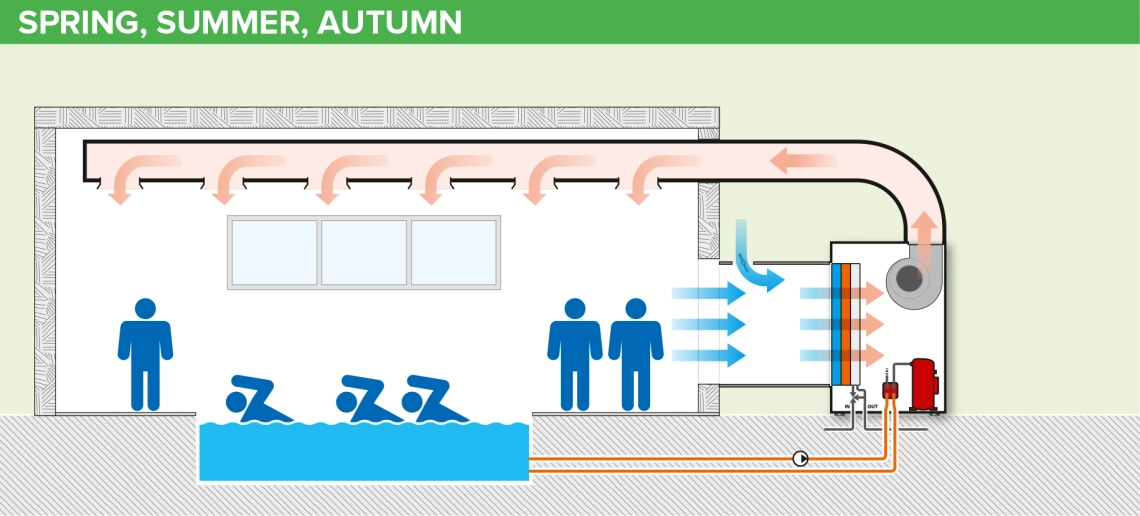

MyCond MID MSP Ujumisbasseini ventilatsioon soojal aastaajal

KEVAD, SUVI, SÜGIS: normaalne töö, bassein avatud, kuivatamine koos soojustagastusega (desuperheater)
Kompressor: ON
Kuumaveespiraal: OFF (valikuline)
Desuperheater: ON (valikuline)

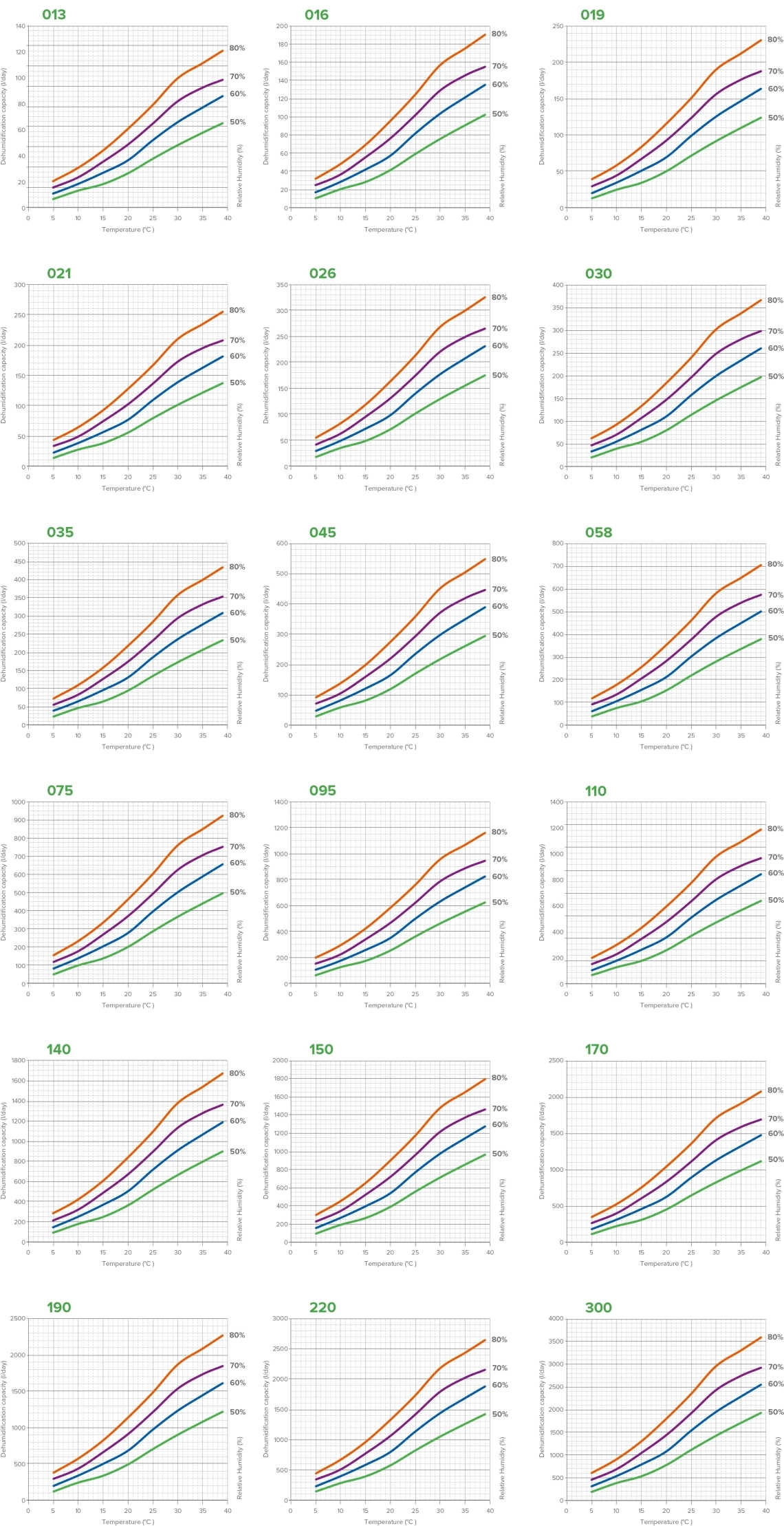

Tulemusgraafik


MyCond MID MSP õhukuivati tulemuslikkuse graafikud

Mõõtmed

Tehnilised andmed Seadmed MID -
MSP 010
MID -
MSP 013
MID -
MSP 016
MID -
MSP 019
MID -
MSP 021
MID -
MSP 026
MID -
MSP 030
MID -
MSP 035
MID -
MSP 045
MID -
MSP 058
Kuivatusvõimsus l/päevas 100 128 157 190 210 268 302 358 452 581
Õhuvooluhulk m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Vee soojendaja võimsus kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Elektrikütte võimsus kW soovi korral
Toiteallikas V / faasid / Hz 230/1/50 230/1/50 230/1/50 230/1/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50
Mõõtmed (WxLxH) mm 700х550х900 700х850х900 830х850х1350
Spetsifikatsioonid Üksused MID -
MSP 075
MID -
MSP 095
MID -
MSP 110
MID -
MSP 140
MID -
MSP 150
MID -
MSP 170
MID -
MSP 190
MID -
MSP 220
MID -
MSP 300
MID -
MSP 450
Kuivatusvõimsus l/päevas 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Õhuvooluhulk m3/h 7000 8200 11000 12500 13000 15000 15000 17000 25000 35000
Vee soojendaja võimsus kW 48 55 76 83 98 107 107 118 168 235
Elektrikütte võimsus kW soovi korral
Toiteallikas V / faasid / Hz 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3/50 400/3+N/50
Mõõtmed (WxLxH) mm 1000х1400х1350 1000х1950х1640 1000х1950х1640

1000х3390х

1640

1000x4430х
2380

Kõik andmed viitavad: õhutemperatuur 30 °C, suhteline õhuniiskus 80%, veetemperatuur 80/70 °C

Märkus:
MID - standardne (tööstuslik) versioon
MSP - basseinivee versioon
