Seinale paigaldatavad ventilaator-konvektorid FHW-seeria

Avaleht / Catalog / Kliimaseadmed / Fan Coil Units (FCU) / Seinale paigaldatavad ventilaator-konvektorid / Seinale paigaldatavad ventilaator-konvektorid FHW-seeria
Seinale paigaldatavad fan-coil seadmed ei erine väliselt peaaegu üldse tavaliste split-süsteemide siseseadmetest. Need paigaldatakse seinale teatud kaugusele laest. Seinale paigaldatavad fan-coil seadmed tarnitakse tavaliselt koos kaugjuhtimispultide ja sisseehitatud kolmesuunalise ventiiliga (komplekteerimine lepitakse kokku vastavalt kliendi individuaalsele päringule enne tellimuse vormistamist). Seda tüüpi seadmeid paigaldatakse kõige sagedamini väikestesse kontoriruumidesse.
Jahutusvõimsus: 1,23 ... 3,76 kW
Küttevõimsus: 1,34 ... 4,28 kW

Soovid osta või on küsimusi?
Seinale paigaldatavad ventilaator-konvektorid FHW-seeria
Mycond
Seinale paigaldatavad ventilaator-konvektorid

FHW fan coil seadmeid saab ühendada Modbus võrku, mis võimaldab teil ühendada Smart Home süsteemi ja automatiseerida kliima kontrolli majas.

MyCond FHW Seinale paigaldatav ventilaator-konveieriga seade tõhusaks õhukontrolliks.

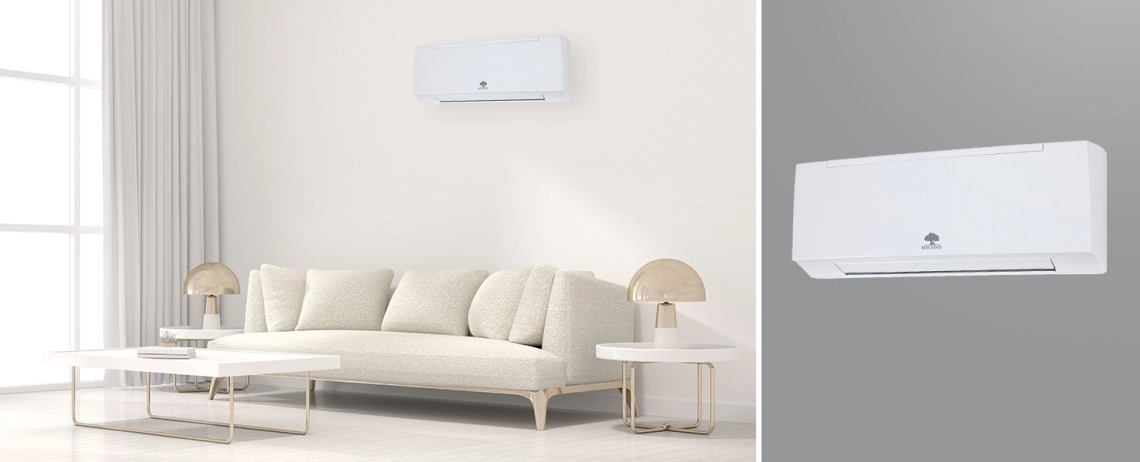

MyCond FHW Seinale paigaldatav ventilaator-konvektor moodsas siseruumides.

Mycondi seinale paigaldatava ventilaatoriga soojuspumbaseadmete eelised:

  • Korpusesse saab paigaldada lisavarustusena 2/3-tee ventiili ja kondensaadipumba.
  • Valikuline BLDC-ventilaatorimootor.
  • Valikuline elektriline kütteseade.



Seadmete konfiguratsioon :

  • FWH-1 ilma juhtplaadita (vajalik väline termostaat)

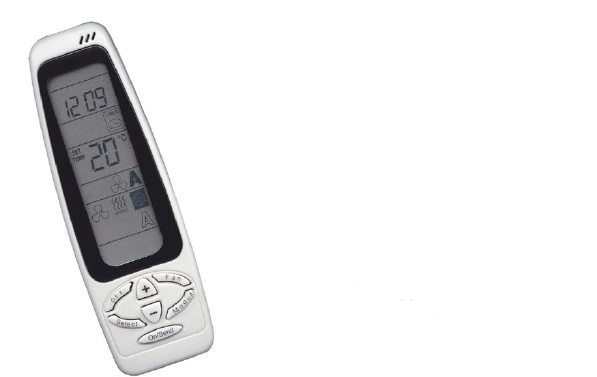

  • FWH-T1 koos juhtplaadi ja IR-vastuvõtjaga (IR-kaugjuhtimispult kaasas)
  • FHW-MB1 koos juhtplaadi ja Modbus-mooduliga (lisavarustusena IR-kaugjuhtimispult)

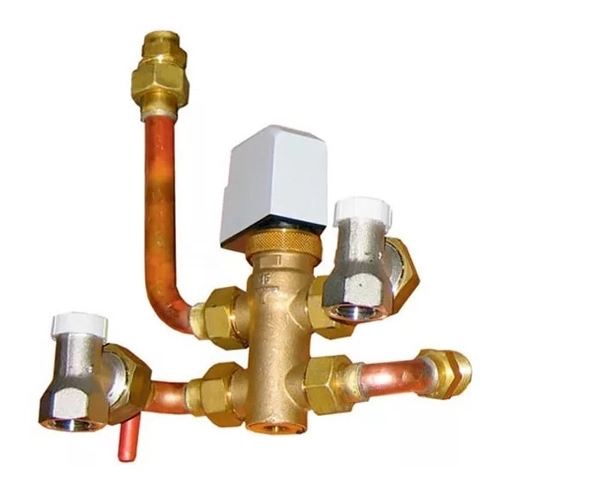

MyCond FHW Vertikaalne paigalduskomplekt ventilaatorikütte jaoks.

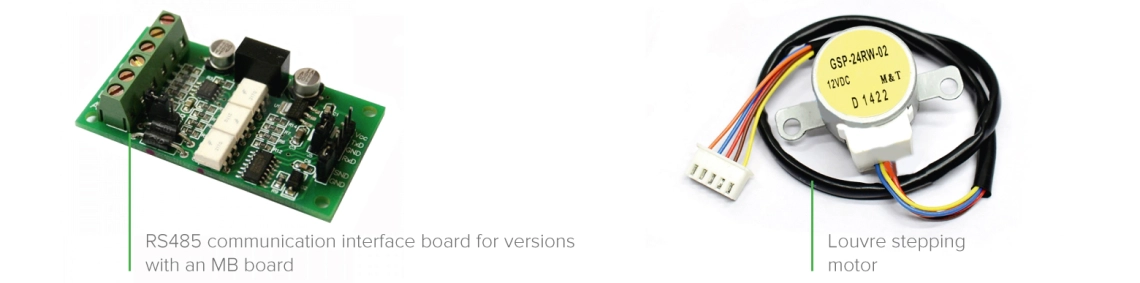

MyCond FHW Seinale paigaldatava ventilaator-konveieriga seadme komponentide skeem.

MyCond FHW seeria seinale paigaldatavad ventilaatorikütteseadmed, mis on ühendatud Modbus-võrku.



Tehnilised andmed Seadmed FHW1 FHW2
Kiiruste arv   1 2 3 4 5 6 1 2 3 4 5 6
    min. keskmine   max.     min.   keskmine.   max.
Õhuvooluhulk m3/h 205 270 340 375 470 500 250 305 365 400 480 545
Kogu jahutusvõimsus kW 1,23 1,49 1,74 1,85 2,13 2,20 1,42 1,62 1,82 1,93 2,16 2,32
Tundlik jahutusvõimsus kW 0,91 1,13 1,34 1,44 1,70 1,77 1,06 1,23 1,41 1,51 1,73 1,89
Küttevõimsus kW 1,34 1,68 2,02 2,18 2,58 2,71 1,58 1,85 2,13 2,29 2,62 2,88
Rõhukaotus (jahutus) kPa 4,8 6,8 9,0 10,1 12,9 13,8 6,2 7,9 9,8 10,8 13,2 15,1
Rõhukaotus (kütmine) kPa 4,5 6,8 9,4 10,8 14,7 15,9 6,1 8,1 10,4 11,8 15,1 17,8
Energiatarbimine W 12 14 17 18 24 30 12 14 18 20 24 32
Helivõimsuse tase dB(A) 35 41 46 48 52 53 39 43 47 49 53 55
Helirõhu tase (*) dB(A) 26 32 37 39 43 44 30 34 38 40 44 46



Spetsifikatsioonid Üksused FHW3 FHW4
Kiiruste arv   1 2 3 4 5 6 1 2 3 4 5 6
    min. keskmine   max.       min.   keskmine   max.
Õhuvooluhulk m3/h 280 375 480 545 730 780 300 440 500 610 675 790
Kogu jahutusvõimsus kW 1,87 2,30 2,75 3,00 3,59 3,73 1,97 2,60 2,83 26,7 3,43 3,76
Tundlik jahutusvõimsus kW 1,33 1,67 2,03 2,24 2,77 2,90 1,41 1,91 2,10 2,44 2,62 2,93
Küttevõimsus kW 1,89 2,37 2,93 3,23 4,04 4,24 2,00 2,73 3,02 3,53 3,80 4,28
Rõhukaotus (jahutus) kPa 11,2 16,2 22,5 26,3 36,4 39,1 14,1 23,0 27,2 34,0 38,5 45,1
Rõhukaotus (kütmine) kPa 9,1 13,8 20,1 24,1 35,9 39,2 12,7 22,2 26,7 35,2 40,4 49,8
Energiatarbimine W 16 21 26 29 38 46 17 23 27 32 35 48
Helivõimsuse tase dB(A) 35 40 45 48 55 57 36 43 46 51 54 57
Helirõhu tase (*) dB(A) 26 31 36 39 46 48 27 34 37 42 45 48

Spetsifikatsioonid viitavad järgmistele tööparameetritele:
JÄÄTMINE. Sissepuhkeõhu temperatuur: +27 °C (kuiv pirn) +19 °C (märg pirn) Sisselaske-/väljalaskevee temperatuur: +7/12 °C
KÜTE. Sissepuhkeõhu temperatuur +20 °C. Sisselaskevee/väljalaskevee temperatuur: +50/45 °C.
* Helirõhutase on 9 dB(A) madalam kui helivõimsuse tase ja viitab ruumile, mille ruumala on 100 m3 ja heli peegeldusaeg 0,5 s.

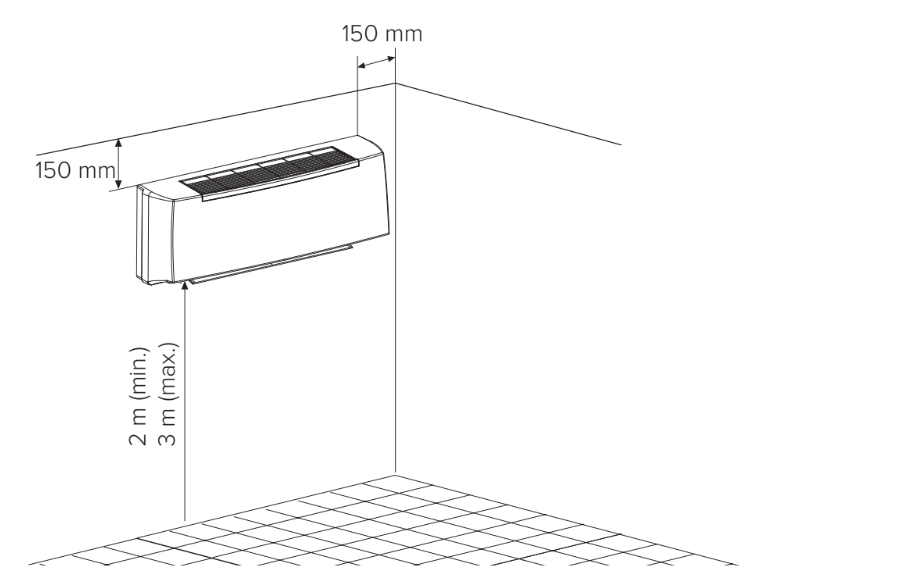

Paigaldusmeetod


MyCond FHW ventilaatorikontuurseadmete seinakinnitusviisi illustratsioon.

Mõõtmed

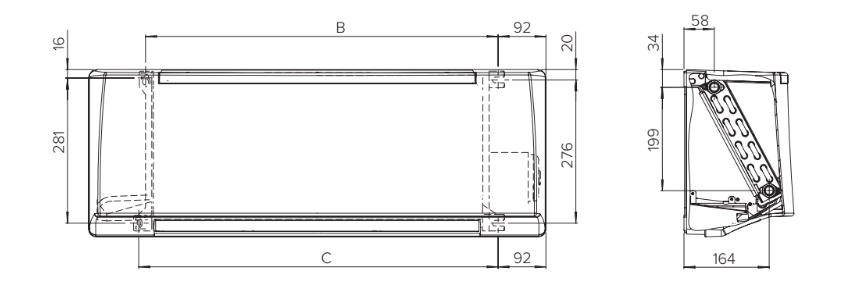

Üldine paigutus


MyCond FHW Seinale paigaldatavad ventilaatorikütteseadmed Modbus-juhtimisega aruka koduautomaatika jaoks.

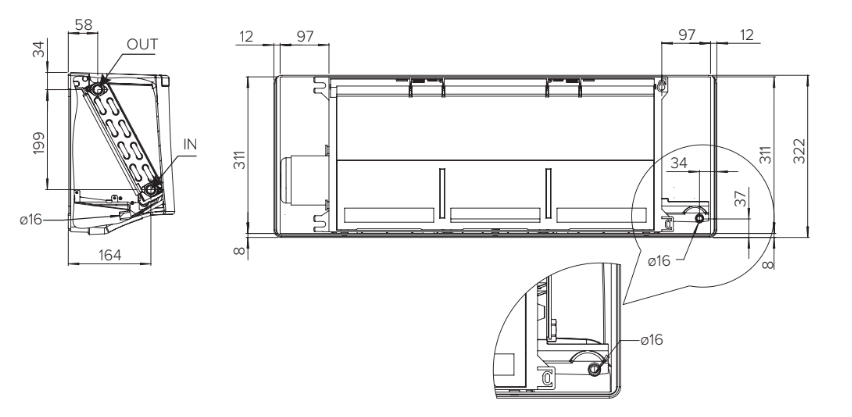

Paigalduskaugused


MyCond FHW Seinale paigaldatav ventilaator-konveieriga seade, mis sobib nutikodu integreerimiseks.

Paigalduskaugused

MyCond FHW-seeria seinale paigaldatavate ventilatsiooniseadmete mõõtmed.

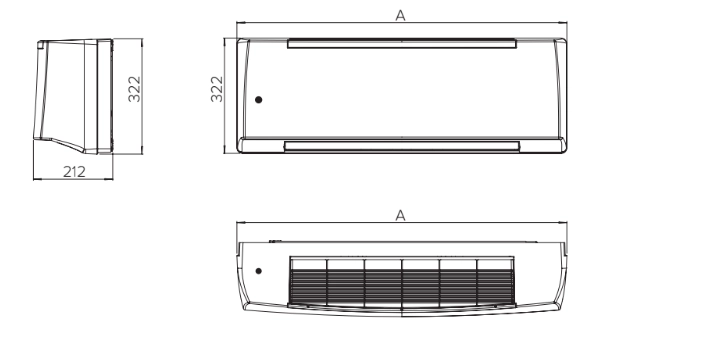

FHW-seadmete mõõtmed

Mudel A B C
FHW1 880 678 691
FHW2 880 678 691
FHW3 1185 983 996
FHW4 1185 983 996

FHW-üksuste kaal

Mudel Netokaal (kg)
  FHW 1 FHW 2 FHW 3 FHW 4
Ilma ventiilita 12 12 16 16
Klapiga 13 13 17 17
