Ventilatsiooni probleemid kaitsehoonetes
Varjendid ja punkrid, sõltumata nende otstarbest – olgu need siis tsiviilkaitse kaitsehooned, sõjaväeobjektid või maa-alused ladustamisruumid – seisavad silmitsi kriitilise probleemiga: kvaliteetse õhuvahetuse tagamine suletud ruumis. Ilma korraliku ventilatsioonita ei pruugi need hooned, mis on mõeldud inimeste pikaajaliseks viibimiseks, täita oma kaitsefunktsiooni õhu kvaliteedi kiire halvenemise tõttu.
Õhk – number üks ressurss varjendis
Kui vaadata elutähtsaid ressursse pikaajalise viibimise tingimustes kaitsehoonetes, siis värske õhk on kriitilisuse poolest esikohal, edestades isegi vett ja toitu. Inimene võib elada ilma toiduta mitu nädalat, ilma veeta – mitu päeva, kuid ilma piisava hapnikuhulgata – vaid paar minutit. Suletud ruumis võib keskmine inimgrupp hapnikuvarud kiiresti ammendada ja saavutada kriitilised CO₂ kontsentratsioonid vaid mõne tunni jooksul.
Varjendi varude planeerimisel keskenduvad juhid sageli toitumise, veetarnete, ravimite ja energiaressursside küsimustele, alahindades mõnikord ventilatsioonisüsteemi. Kuid ilma korraliku õhuvahetuseta võivad kõik teised varud osutuda kasutuks – inimene keskkonnas, kus on kõrge CO₂ kontsentratsioon ja madal hapniku tase, kaotab kiiresti töövõime, kogeb kognitiivsete funktsioonide halvenemist ja lõpuks seisab silmitsi otsese eluohtuga.

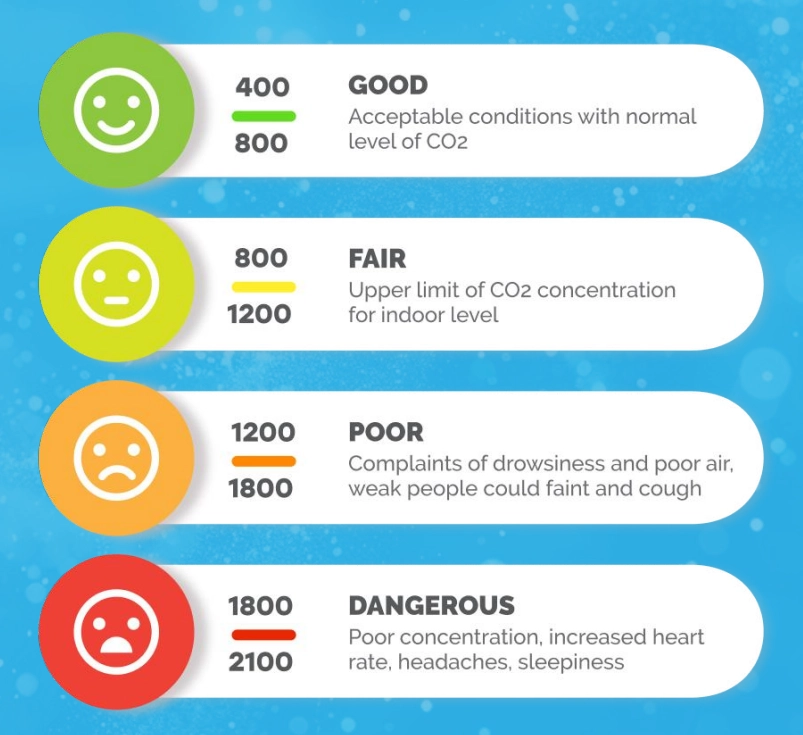

See infograafia näitab CO₂ (süsinikdioksiidi) kontsentratsiooni tasemeid õhus ja nende mõju inimesele:
- 400-800 ppm: HEA Vastuvõetavad tingimused normaalse CO₂ tasemega
- 800-1200 ppm: RAHULDAV CO₂ kontsentratsiooni ülemine piir ruumides
- 1200-1800 ppm: HALB Kaebused uimasuse ja halva õhu üle, nõrgad inimesed võivad minestada ja köhida
- 1800-2100 ppm: OHTLIK Halvenenud tähelepanu kontsentratsioon, kiirus, peavalud, uimasus
Märkus: ppm (parts per million) - osade arv miljoni kohta, CO₂ kontsentratsiooni mõõtühik õhus
Seetõttu tuleb õhu sissetõmbe- ja väljatõmbeventilatsiooni süsteemi käsitleda varjendi kriitilise infrastruktuurina, mis peab olema projekteeritud sama hoolikalt ja usaldusväärselt kui veetarnete või elektrivarustuse süsteemid.
Peamised probleemid õhkkonnas suletud hoonetes:
- Süsinikdioksiidi (CO₂) kogunemine pikaajalise inimeste viibimise korral
- Hapniku taseme langus suletud ruumis
- Niiskuse tõus, mis soodustab hallituse ja seente arengut
- Ebameeldivate lõhnade ja toksiliste ainete kogunemine
- Filtreerimise puudumine väliste saasteainete eest hädaolukordade korral
- Seisva õhu ja ruumide ülekuumenemine suveperioodil
- Hüpoksia ja CO₂ mürgituse risk pikaajalise viibimise korral
Probleemide lahendamine PVS abil

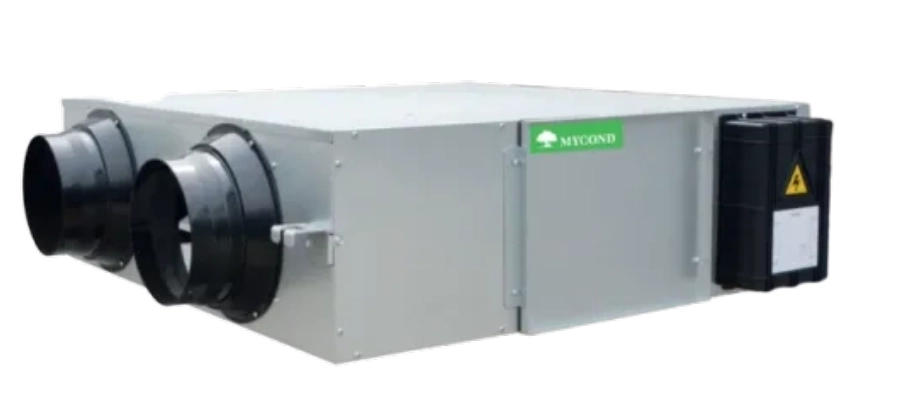

Õhu sissetõmbe- ja väljatõmbeüksused (PVS) on kompleksne lahendus, et tagada sobiv mikrokliima varjendites ja punkrites. Nende rakendamine võimaldab lahendada mitmeid kriitilisi küsimusi:
PVS paigaldamise eelised:
Katkematu värske õhu varustus
- Normatiivse õhuvahetuse tagamine (vähemalt 10 m³/tunnis inimese kohta)
- Optimaalse hapniku taseme säilitamine mugavaks viibimiseks
Saastunud õhu eemaldamine
- Efektiivne CO₂, niiskuse ja teiste elutegevuse produktide eemaldamine
- Respiratoorsete haiguste arengu riski vähendamine
Õhu filtreerimine
- Kaitse väliste saasteainete eest (tolm, allergeenid, radioaktiivsed osakesed)
- Spetsialiseeritud filtrite (HEPA, süsinik) paigaldamise võimalus keemiliste ja bioloogiliste ohtude puhastamiseks
Niiskuse reguleerimine
- Kondenseerimise vältimine seintel ja laes
- Seadmete ja materjalide kaitse korrosiooni ja kahjustuste eest
Temperatuurirežiimi stabiliseerimine
- Ülekuumenemise vältimine inimeste ja seadmete soojusvabastamise tõttu
- Lisakütte- või jahutusmodulite ühendamise võimalus
Sanitaar- ja hügieenitingimuste parandamine
- Infektsioonhaiguste leviku riski vähendamine
- Ebameeldivate lõhnade eemaldamine
Tõhus energia kasutamine
- Kaasaegsed PVS-d soojuse taaskasutamisega võimaldavad säästa kuni 75-85% soojusenergiast
- Kütte kulude vähendamine külmal perioodil
Töötamise autonoomia
- Võimalus töötada varuenergiaallikatest
- Töörežiimid erinevates tingimustes (tavaline, hädaolukord, autonoomne)
PVS süsteemi põhikomponendid varjendite ja punkrite jaoks
Kaasaegne õhu sissetõmbe- ja väljatõmbe süsteem kaitsehoonetes koosneb järgmistest komponentidest:
- PVS põhiblokk
1) Sissetõmbe- ja väljatõmbeventilaatorid
2) Soojusvaheti (rekuperaator)
3) Automaatika juhtimissüsteem
4) Põhifiltrid - Õhukanalisüsteem
1) Peamised õhukanalid
2) Jaotuselemendid (difusorid, restid)
3) Reguleerivad klapid ja luugid
4) Müra summutajad - Filtreerimisseade
1) Karmide filtrite (G4) filtrid
2) Peenfiltrite (F7-F9) filtrid
3) Spetsialiseeritud filtrid (HEPA H13-H14)
4) Süsinikfiltrid gaaside ja keemiliste ainete adsorbeerimiseks - Hermeetilised klapid
1) Tagasivoolu klapid tagasivoolu vältimiseks
2) Plahvatuskindlad klapid
3) Tulekindlad klapid - Juhtimis- ja jälgimissüsteem
1) CO₂, hapniku, niiskuse, temperatuuri andurid
2) Kontrollerid ja programmeeritavad moodulid
3) Häire- ja avariiseiskamisüsteemid
4) Kaugjuhtimispaneelid - Lisamoodulid
1) Jahutuse/soojenduse elemendid
2) Õhu kuivatid/niisutajad
3) UV-sterilisaatorid
4) Varu elektrivarustuse süsteemid
Alternatiivsed lahendused ja asendajad
Piiratud ressursside või spetsiifiliste nõuete korral võivad kasutada alternatiivseid komponente:
Lihtsustatud ventilatsioonisüsteemid
- Kanaliventilaatorid keeruka PVS asemel
- Eraldi sissetõmbe- ja väljatõmbeüksused ilma taaskasutuseta
- Mehaanilised süsteemid käsitsi juhtimisega
Alternatiivsed filtreerimislahendused
- Käsitsi valmistatud süsinikfiltrid
- Filtrid, mis kasutavad spetsialiseerimata materjale (sünteetilised kangad, vatt)
- Mitmekihilised mehaanilised filtrid
Lihtsustatud õhukanalid
- Paindlikud õhukanalid jäikade metallkanalite asemel
- Plasttorud sobiva läbimõõduga
- Improviseeritud jaotus elemendid
Autonoomsed lahendused
- Kandekgeneraatoreid süsteemi toiteks
- Käsiventilaatorid hädaolukordade jaoks
- Keemilised õhu puhastusvahendid (lühiajaline kasutamine)
Alternatiivsed kontrollsüsteemid
- Autonoomsed andurid patareitoitega
- Lihtsustatud mehaanilised rõhu ja niiskuse indikaatorid
- Ajastid automaatsete kontrollerite asemel
Kokkuvõte
Õhu sissetõmbe- ja väljatõmbeüksuste paigaldamine varjendites ja punkrites on mitte ainult mugavuse küsimus, vaid kriitiline vajadus inimeste ohutuse ja tervise tagamiseks pikaajalise viibimise ajal suletud ruumides. Kaasaegsed PVS-d pakuvad kompleksset lahendust normatiivse õhuvahetuse, filtreerimise ja õhukvaliteedi kontrollimise tagamiseks.
Selliste süsteemide projekteerimisel ja paigaldamisel on oluline arvestada konkreetse hoone spetsiifikat, inimeste arvu, autonoomse töö kestust ja võimalikke väliseid ohte. Õigesti valitud ja paigaldatud PVS süsteem suurendab oluliselt punkrite ja varjendite kaitseomadusi, muutes need lihtsast füüsilisest varjendist täielikuks keskkonnaks inimeste pikaajaliseks ohutuks viibimiseks.
